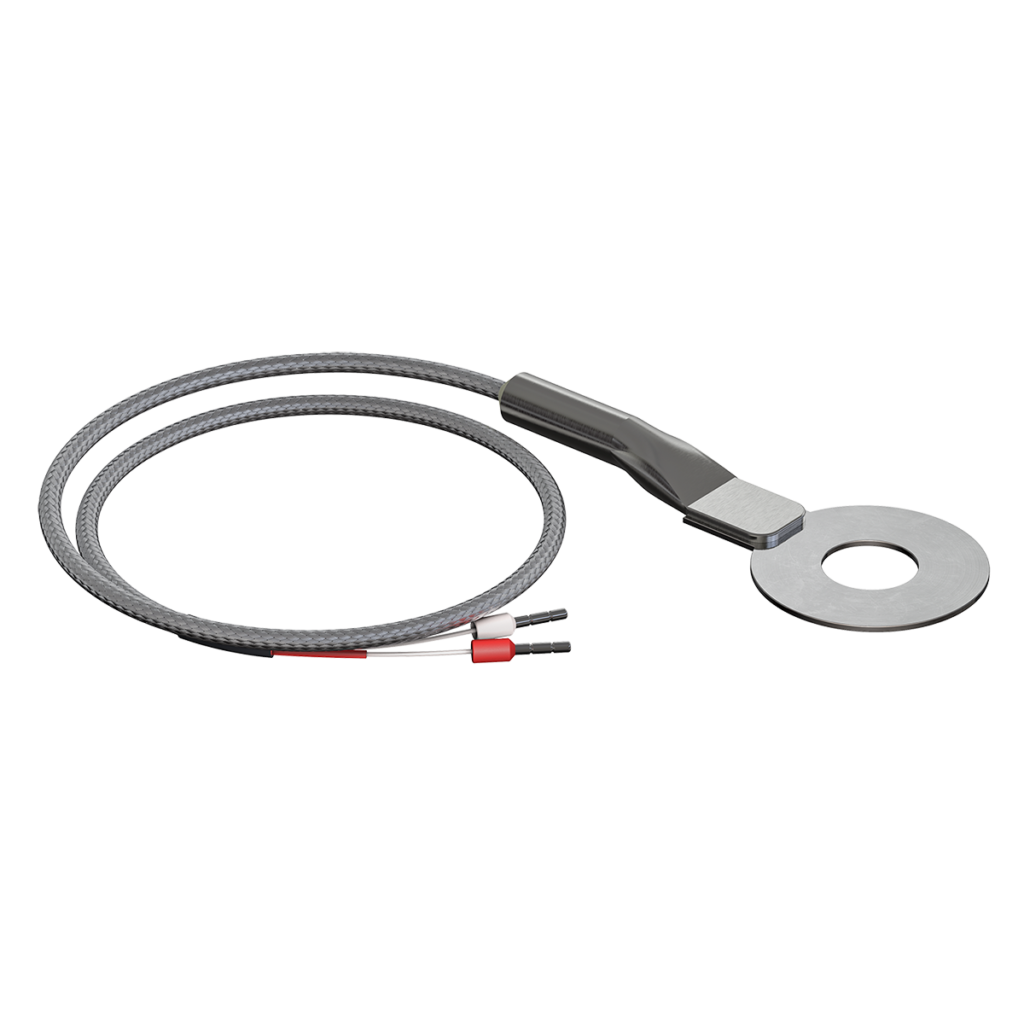

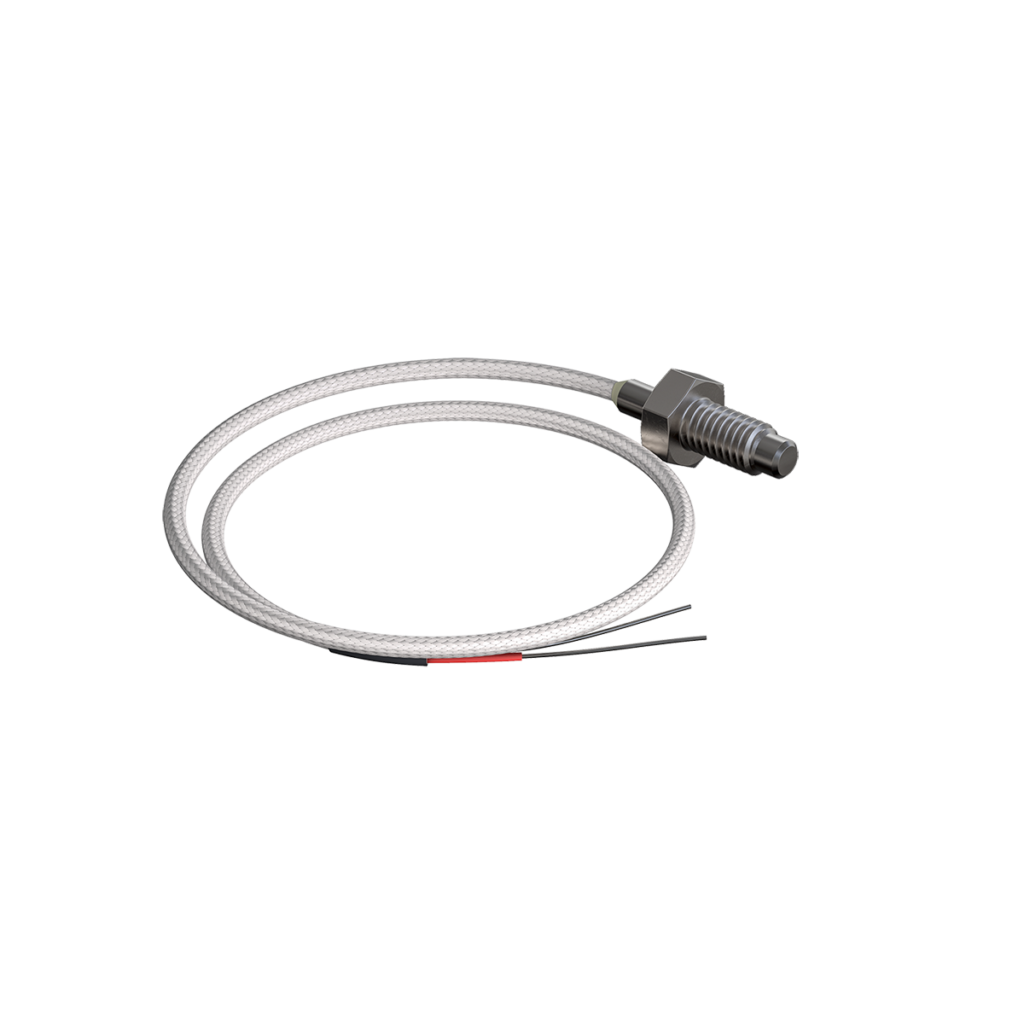

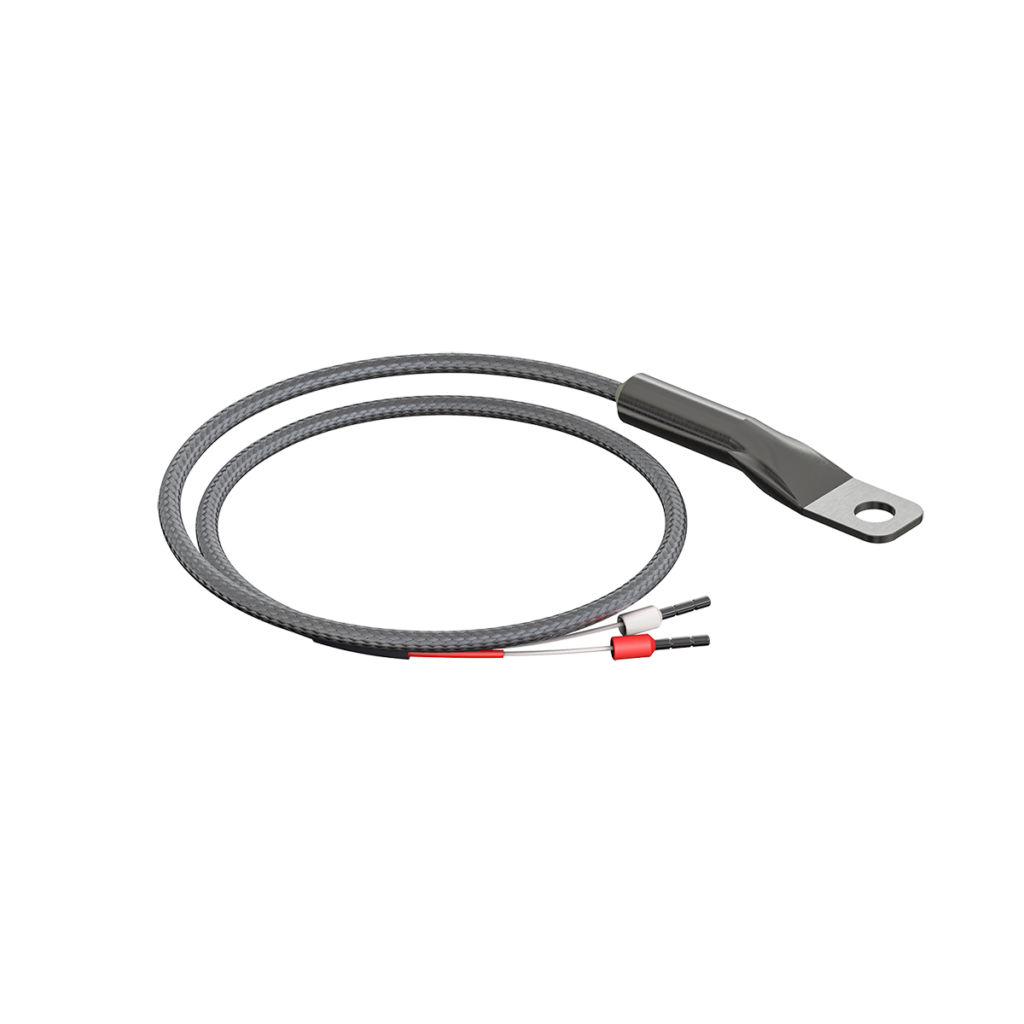

ДТПХхх4 термопары с кабельным выводом

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.

Категория:

Оставить заявку

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

  • ТХА (К) – для ДТПК
  • ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

  • вероятность безотказной работы – не менее 0,95 за 16 000 час;
  • средний срок службы – не менее 4 лет;
  • гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.



Конструктивные исполнения датчиков

Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
Конструктивное исполнение ДТП014 014 D = 5 мм ДТПК, ДТПL
латунь

(-40…+300 °C)

20
024 D = 8 мм ДТПК, ДТПL
сталь 12Х18Н10Т

(-40…+400 °С)

30

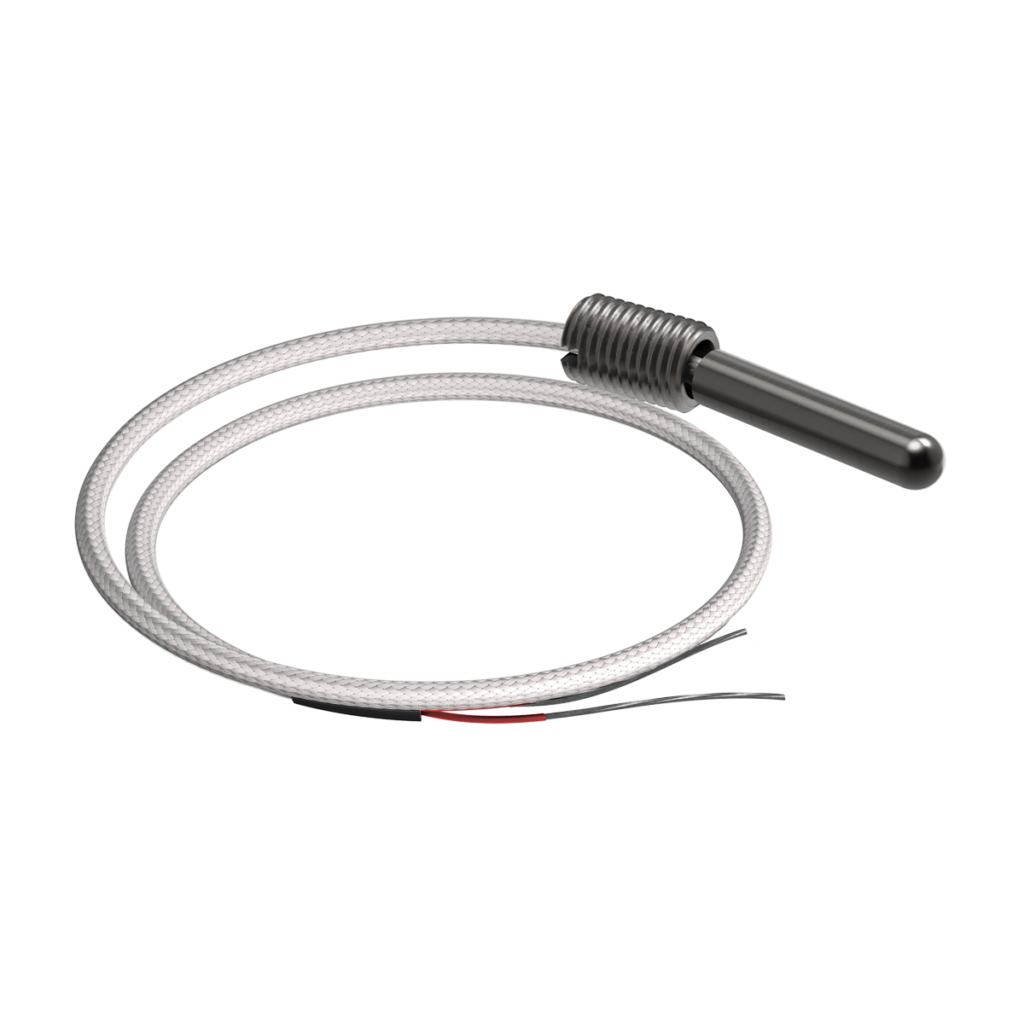

Конструктивное исполнение ДТП034 034 D = 5 мм

М = 8×1 мм**

ДТПК, ДТПL

латунь

(-40…+300 °С)

20
044 D = 8 мм

M = 12×1,5 мм**

ДТПК, ДТПL

сталь 12Х18Н10Т

(-40…+400 °С)

30
Конструктивное исполнение ДТП054 054 D = 6 мм

М = 16×1,5 мм**

S = 22 мм, h = 9 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000













064 D = 8 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

074 D = 10 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

Конструктивное исполнение ДТП084 084 D = 10 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

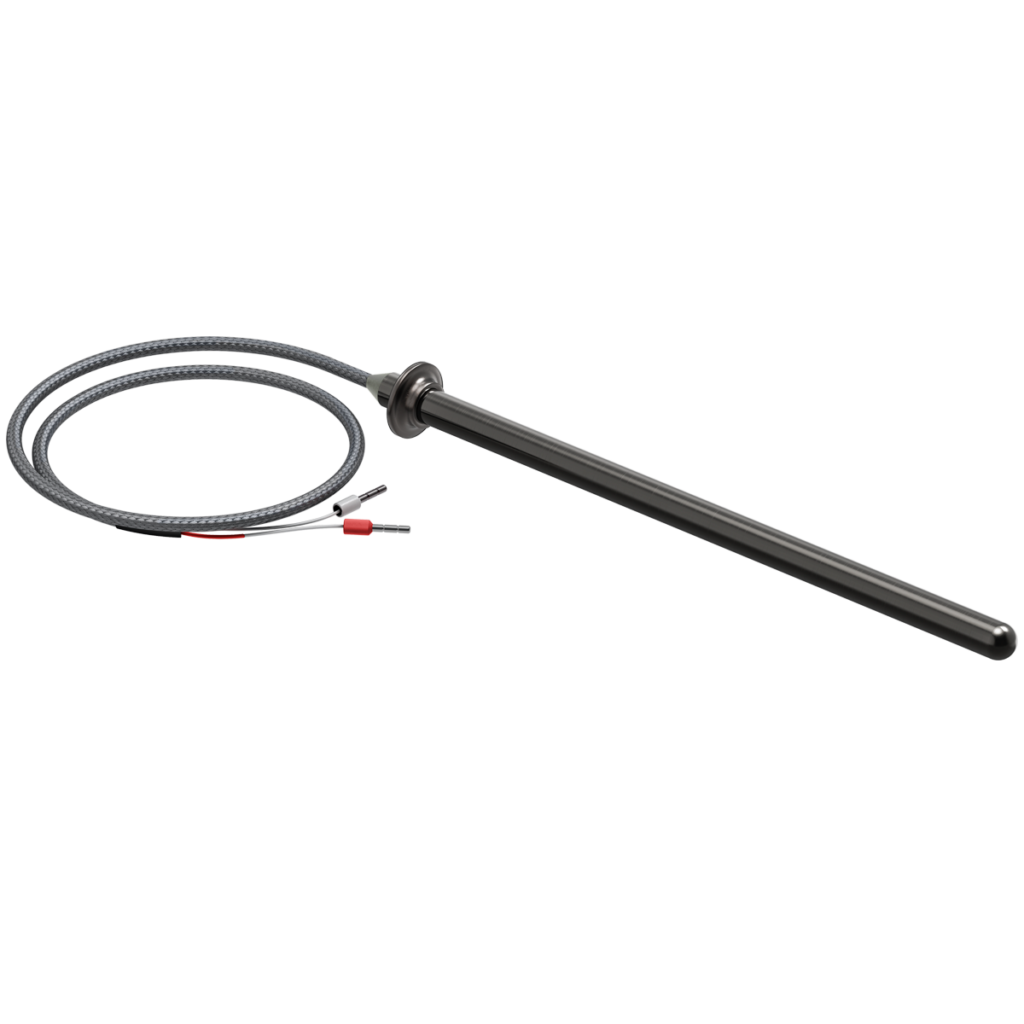

Конструктивное исполнение ДТП094 094 D = 6 мм, D1 = 13 мм
104 D = 8 мм, D1 = 18 мм
114 D = 10 мм, D1 = 18 мм
Конструктивное исполнение ДТП124 124 D = 6 мм

M = 16×1,5 мм**

S = 17 мм

10, 32, 40,

60, 80, 120,

160, 200, 250,

320, 400, 500







134 D = 8 мм

M = 20×1,5 мм**

S = 22 мм

144 D = 10 мм

M = 20×1,5 мм**

S = 22 мм

Конструктивное исполнение ДТП154 154 D = 10 мм

M = 20×1,5 мм**

S = 22 мм

Конструктивное исполнение ДТП174 194 D = 5 мм, D1 = 10 мм 60, 80, 100,

120, 160, 200,

250, 320

Конструктивное исполнение ДТП204 204 M = 10×1 мм**

S = 14 мм

ДТПК, ДТПL
латунь

(-40…+400 °С)

40, 65

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.



Обозначение при заказе

Пример обозначения при заказе: ОВЕН ДТПL054-00.60/1,5
Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель» с диапазоном измерения температуры: -40…+400 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,5 мм, длиной монтажной части 60 мм, длиной кабельного вывода 1,5 м, в корпусе 054.



Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение Наименование Описание Температурный

диапазон

Внешний диаметр

(толщина/ширина)

Одножильный кабель термопарный ОВЕН ДКТК

1 – нить К11С6 с пропиткой кремнийорганическим лаком

2 – термоэлектродная проволока

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Сечение проводов:

0,5 мм2/0,7 мм2/1,2 мм2 (указывается при заказе)

Изоляция нить К11С6

Класс допуска 2

Стандарт

 -40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

Многожильный кабель термопарный ОВЕН СФКЭ Кабель СФКЭ ХА

2×0,5

Многожильный

Сечение проводов 0,5 мм2

Изоляция – стеклонить и фторопласт

Класс допуска 2

По заказу

-40…+185 °С  3,0/4,5



Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение Наименование Описание Температурный

диапазон

Внешний диаметр

(толщина/ширина)

Одножильный кабель термопарный ОВЕН ДКТL

1 – нить К11С6 с пропиткой кремнийорганическим лаком

2 – термоэлектродная проволока

ДКТL011-0,5

ДКТL011-0,7

ДКТL011-1,2

Одножильный,

Сечение проводов:

0,5 мм2/0,7 мм2/1,2 мм2 (указывается при заказе)

Изоляция – нить К11С6

Класс допуска 2

Стандарт

 -40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

Многожильный термопарный кабель ОВЕН СФКЭ Кабель СФКЭ ХК

2×0,5

Многожильный

Сечение проводов 0,5 мм2

Изоляция – стеклонить

Изоляция – фторопласт

Класс допуска 2

По заказу

-40…+185 °С  3,0/4,5

Характеристика

Значение

ДТПКхх4

ДТПLхх4

Номинальная статическая характеристика (НСХ)

K (ХА) хромель-алюмель

L (ХК) хромель-копель

Рабочий диапазон измеряемых температур

-40…+400 °С

Условное давление

0,4…10 МПа (в зависимости от конструктивного исполнения)

Класс допуска датчика

2

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный

неизолированный

Диаметр термоэлектродной проволоки, мм

0,5; 0,7

Показатель тепловой инерции, не более:

— с изолированным рабочим спаем

— с неизолированным рабочим спаем

20 с

10 с

Количество рабочих термопар в изделии

1 или 2

Материал защитной арматуры

латунь

сталь 12Х18Н10Т

Степень защиты по ГОСТ 14254

IP54

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

Тип термо­электри­ческого преобра­зователя Номинальная статическая характе­ристика (НСХ) Диаметр проволоки, мм Темпера­тура эксплу­атации, °С Продолжи­тельность эксплу­атации, ч
ДТПК (ХА) хромель – алюмель 5,0; 3,2 800 10000
1000 2000
1200 100
1,5 800 10000
1000 1000
1100 200
1,2 800 10000
1000 500
1100 200
0,7 800 6000
1000 300
0,5 800 1000
1000 100
0,3; 0,2 600 10000
800 200
ДТПL (ХК) хромель – копель 5,0; 3,2; 1,5 600 10000
800 1000
1,2; 0,7 600 10000
800 500
0,5 600 5000
0,3; 0,2 600 1000
