ДТПS термопары из благородных металлов

Термопары типа S (платина – 10 % родий/платина)

  • применяются для измерения высоких температур – до 1300 °С;
  • возможно кратковременное применение при температуре – до 1600 °С;
  • возможно применение в окислительной атмосфере;
  • высокая прочность и твердость корундового чехла;
  • высокая теплопроводность корундового чехла (сопоставима с теплопроводностью стали 12Х18Н10Т);
  • износостойкость, в т.ч. на высоких температурах;
  • высокая коррозийная стойкость, в т.ч. на высоких температурах.
Категория:

Оставить заявку

Таблица конструктивных исполнений

Конструктивное исполнение

Модель

Диаметр платинового электрода

Диаметр платинородиевого электрода

Внешний диаметр

Материал защитной арматуры

Длина термопары

021.1О

0,5 мм

0,4 мм

Не более 4,6 мм

Корунд CER795

Определяется при заказе. 0,2 до 2 м

021.1Э

0,5 мм

0,4 мм

Не более 4,6 мм

Корунд CER795

Определяется при заказе. 0,2 до 2 м

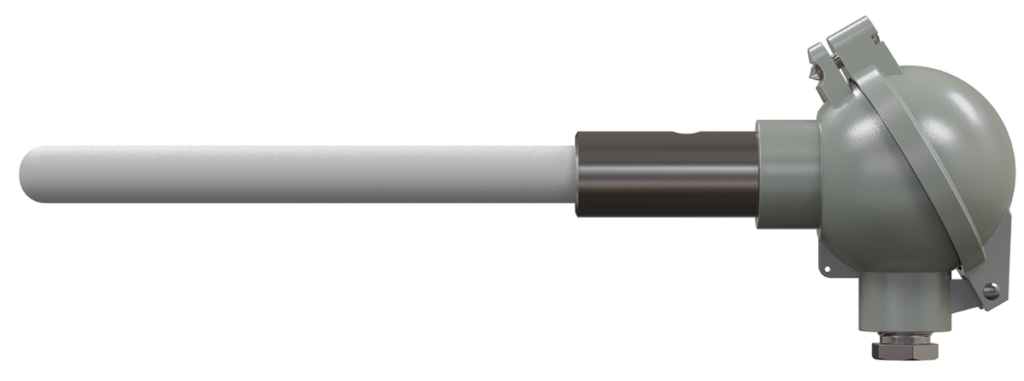

ДТПS145-0019.L

0,5 мм  0,4 мм

D=12 мм

D1=20 мм

Корунд CER795

(0…1300 °С)

250, 320,

400, 500,

630, 800,

1000, 1250,

1600 мм

 ДТПS155-0019.L 0,5 мм  0,4 мм

D=20 мм

D1=30 мм

Корунд CER795

(0…1300 °С)

250, 320,

400, 500,

630, 800,

1000, 1250,

1600 мм

Характеристика

Значение

Номинальная статическая характеристика

ТПП(S)

Рабочий диапазон измеряемых температур

0…+1300 °С

Класс допуска

2

Показатель тепловой инерции

Не более 5 с – для ДТПS021

Не более 50 с – для ДТПS145

Не более 90 с – для ДТПS155

Материал защитной арматуры

Корунд CER795/12Х18Н10Т

Пример обозначения при заказе:

ОВЕН ДТПS021.1Э-0,5/0,2

Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель – 021, диаметр термоэлектрода: платинородий – 0,4 мм, платина – 0,5 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектродов – 0,5 мм, длина термопары – 0,2 м.



Пример обозначения при заказе:

ДТПS145-0019.400

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь «платинородий-платина», материал защитной арматуры– корунд CER795, c диапазоном измерения температуры: 0…+1300 °С, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий – 0,4 мм, платина – 0,5 мм, с металлической коммутационной головкой, длиной монтажной части 400 мм, в корпусе 145.

  1. Паспорт
  2. Термопреобразователь
