ДТС термосопротивления для измерения температуры воздуха

Предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция коммутационной головки преобразователя позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов или иных средств крепления.


Оставить заявку

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Конструкция модели ДТС125Л и ДТС125М.И имеет степень защиты от пыли и влаги IP65, дополнительно можно приобрести экран для защиты от солнечных лучей под разную длину монтажной части.

Конструкция модели ДТС3005 имеет степень защиты от пыли и влаги IP54.

ДТС125М.И – это датчики со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.

В состав термопреобразователя входят:

  • первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
  • измерительный преобразователь НПТ-3, встроенный в головку датчика.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения, соответствующего термозонда.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Фото

Конструктивное исполнение

НСХ

Класс допуска/ точности

Схема  соединения

Диапазон рабочих тем-р, °С

Длина монтажной части, мм

Аксессуары (приобретаются отдельно)

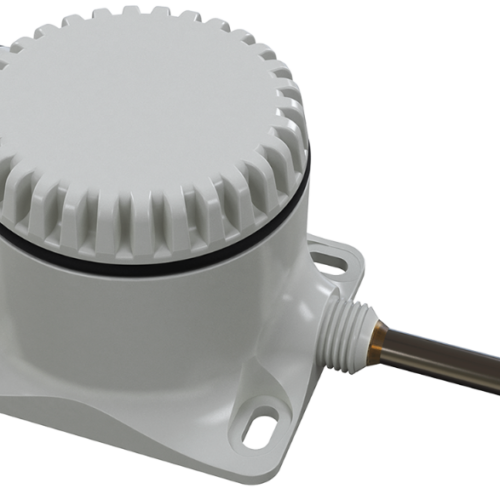

ДТС125Л (выходной сигнал —  сопротивление)

ДТС125Л (выходной сигнал -  сопротивление)

 ДТС125Л конструктивное исполнение

50М, 100М

В, C

2-проводная

3-проводная

4-проводная

-50…+125

60, 80, 100

Экран для защиты от солнечных лучей.

Экран для защиты от солнечных лучей







50П, 100П, Рt100, Рt500,

 Рt1000

A, B, C

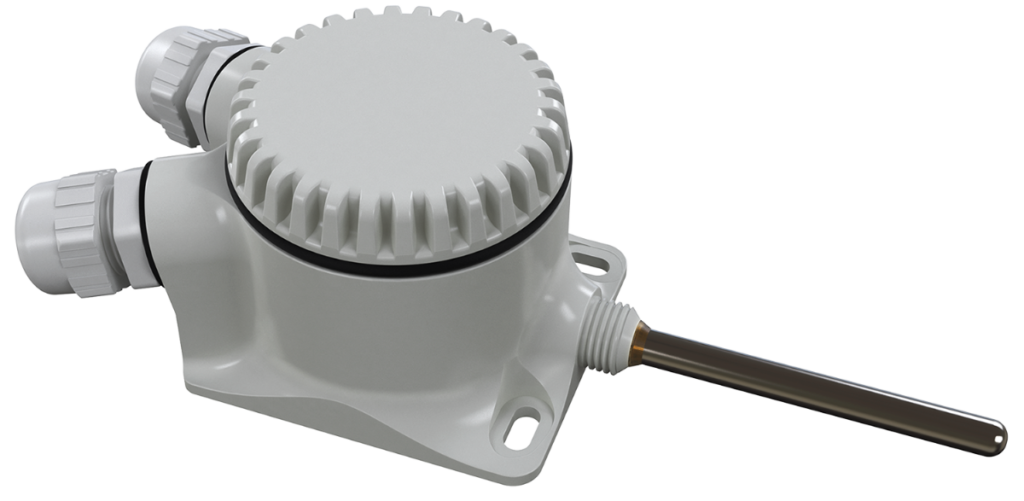

ДТС125М.И (выходной сигнал ток 4…20 мА)

ДТС125М.И (выходной сигнал ток 4...20 мА)

 ДТС125М.И конструктивное исполнение

50М, 100М

0,5 %

1,0 %

2-проводная

(выходной сигнал 4…20 мА)

-50…+80

100П, Рt100

0,25 %

0,5 %

ДТС3005 (выходной сигнал — сопротивление)

ДТС3005 (выходной сигнал - сопротивление)

 ДТС3005 конструктивное исполнение

50М, Рt100, Рt500

В

2-проводная

3-проводная

4-проводная

-50…+100

нет



Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика

  • ЭКРАН01 для датчика ДТС125Л и ДТС125М с длиной монтажной части 60 мм
  • ЭКРАН02 для датчика ДТС125Л и ДТС125М с длиной монтажной части 80 мм
  • ЭКРАН03 для датчика ДТС125Л и ДТС125М с длиной монтажной части 100 мм
