Интерфейсный кабель

Name: Интерфейсный кабель
SKU: 187291bd739e

Кабель для промышленного интерфейса RS-485 производства завода Сегмент Энерго по ТУ 27.32.13-006-37572599-2018.

Кабель симметричный, экранированный и с низким дымо- и газовыделением продуктов горения.

Кабель исполнения нг(А)-LS имеет сертификат соответствия на требования к пожарной безопасности и допущен к групповой прокладке категории А.

Для групповой прокладки.
Для систем, работающих по стандарту RS-485.
Для управления технологическим процессом.
Климатическое исполнение УХЛ, категории размещения 2-4 по ГОСТ 15150 для прокладки внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Для подключения систем «умный дом».

Однопарный кабель подходит для подключения по RS приборов ТРМ, ТХ, СИ, СВ, датчика ДТС125М.RS и т.п..

Трёхпарный кабель подходит для подключения датчиков влажности ПВТ100, датчиков газа ПКГ100 и т.п..

Характеристика	Значение
Минимальный срок службы	30 лет
Гарантийный срок эксплуатации	6,5 лет с даты ввода в эксплуатацию
Температура эксплуатации	−50…+70 °С
Температура монтажа	−15…+50 °С
Минимальный радиус изгиба	7 D, где D — наружный диаметр кабеля

Параметр	Значение
Номинальный диаметр токопроводящей жилы	0,6 мм
Сопротивление жилы постоянному току на длине 1 км при 20°С	≤ 100 Ом/км
Электрическое сопротивление изоляции постоянному току на длине 1 км при температуре 20°С	≥ 100 МОм
Электрическая емкость пары на длине 1 км при частоте 0,8 – 1 кГц	≤ 56 нФ
Волновое сопротивление в диапазоне частоты 1 МГц	120±20 Ом
Электрическая ёмкость между одним проводником и другими проводниками, соединенными с экраном при частоте 1кГц	≤ 75 нФ/км
Коэффициент затухания, пересчитанный на температуру 20°С и длину 100 м при частоте 1МГц	≤ 2,6 дБ

Конструктивное
исполнение

Модель

Описание

Температура эксплуатации

Внешний диаметр, мм

Жила медная луженая многопроволочная диаметром 0,6 мм
Сплошной полиэтилен
Алюмофлекс с дренажным проводником из медной луженой проволоки
Оплётка из медной лужёной проволоки
Оболочка из нераспространяющего горение, с низким газо- и дымовыделением ПВХ-пластиката

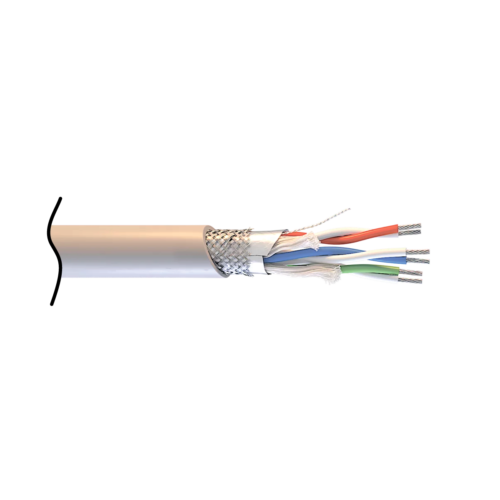

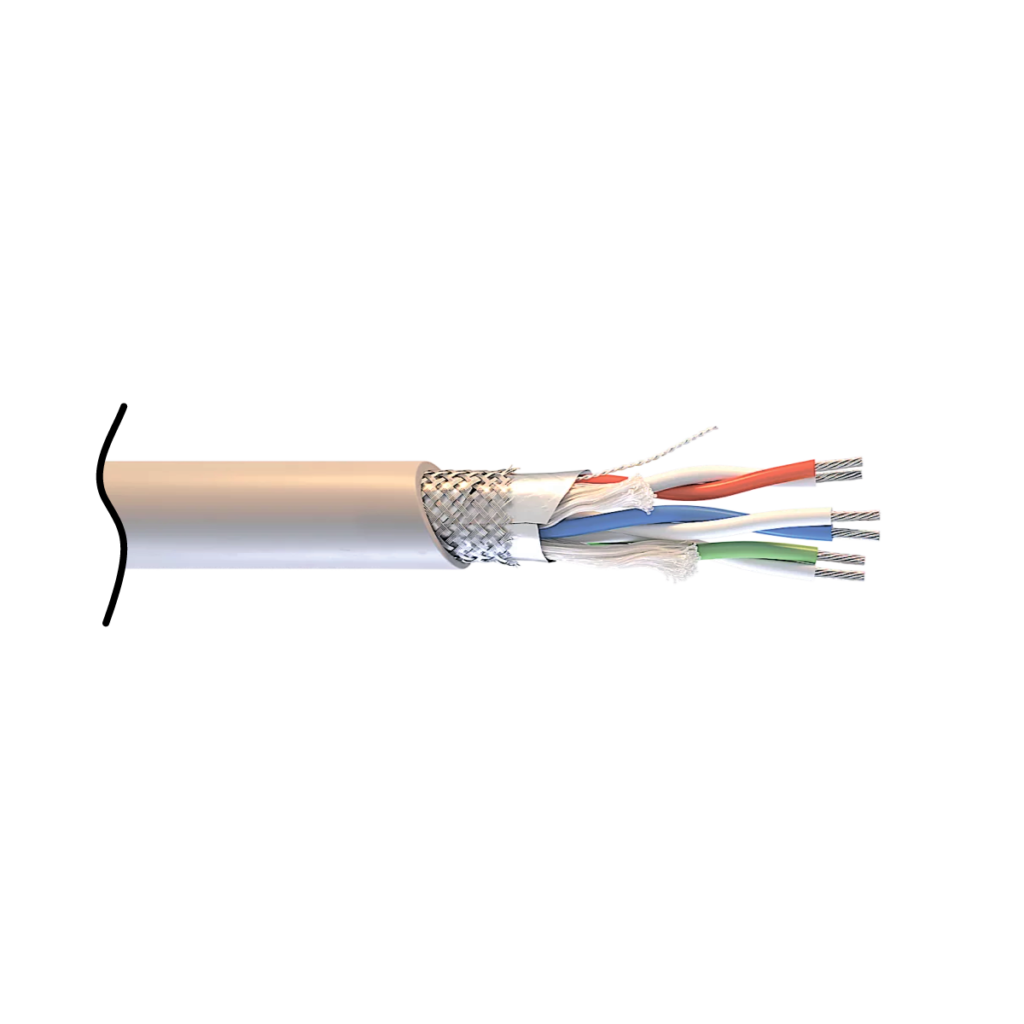

Кабель СегментКИ-485-ЭВнг(А)-LS

3×2×0,6 300 В

Сегмент – торговая марка

К – кабель

И – для систем сигнализации

485 – стандарта RS-485

Э – общий экран

В – оболочка из ПВХ

нг – пониженной пожароопасности

LS – с низким дымо- газовыделением

Скрутка Парная (N×2×0,6), где:

N – количество пар

2 – жил в паре

0,6 – диаметр жилы

На номинальное напряжение 300 В

-50…+70°С

7,89

Кабель СегментКИ-485-ЭВнг(А)-LS

1×2×0,6 300 В

6,21
