АСДУ водоподготовительной установки для убойного цеха комплекса по производству и переработке птицы

Компания: ООО «КАСКАД АВТОМАТИКА»

Город: Щёлково

Используемая продукция ОВЕН:

• ПЛК160 [М02] контроллер для средних систем автоматизации с DI/DO/AI/AO (обновленный)
• Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110
• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• Модули дискретного вывода (с интерфейсом RS-485) МУ110

Наименование объекта

Автоматизированная система управления водоподготовительной установки – АСДУ ТП ВПУ.

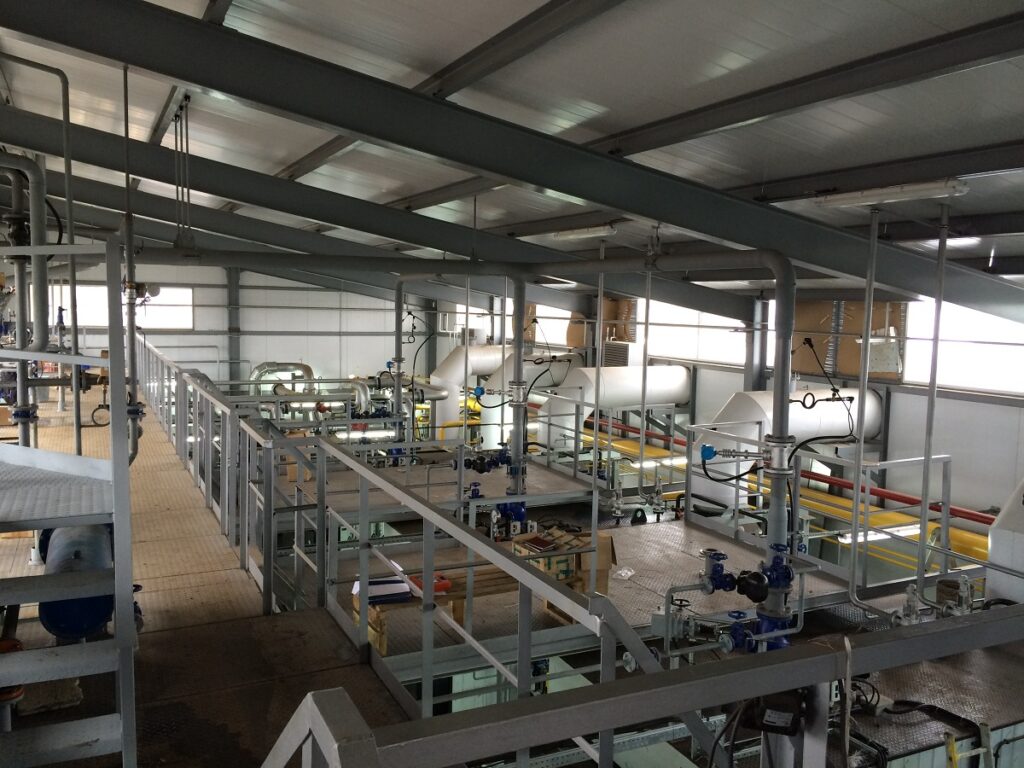

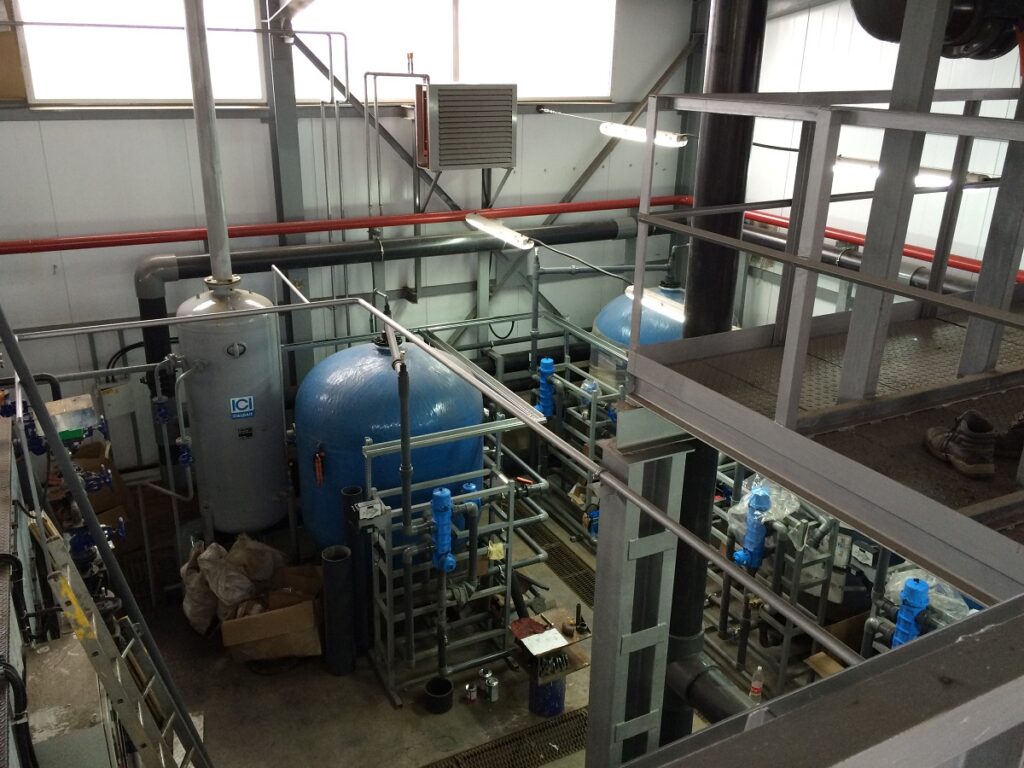

Система управления разработана для комплекса по производству и переработке мяса птицы (индейки) в Первомайском районе Тамбовской области (убойный цех).

Краткое описание автоматизируемого объекта

Основной целью создания АСДУ является обеспечение заданной эффективности технологического процесса очистки и подготовки воды путем непрерывного контроля состояния оборудования, применение современных алгоритмов регулирования, повышения оперативности действий эксплуатационного персонала.
Оборудование, подлежащее автоматизации:

• Частотный преобразователь – 2 шт.
• Устройства плавного пуска – 3 шт.
• Датчики давления, температуры воды и воздуха – 9 шт.
• Компрессор – 2 шт.
• УФО – 1 шт.
• Клапан – 2 шт.

Информационный объем системы: дискретные сигналы – 76, аналоговые сигналы – 20.

Функции, выполняемые системой

Функции системы реализованы в соответствии с техническим заданием на проектирование.

• Выдача команд на исполнительные устройства

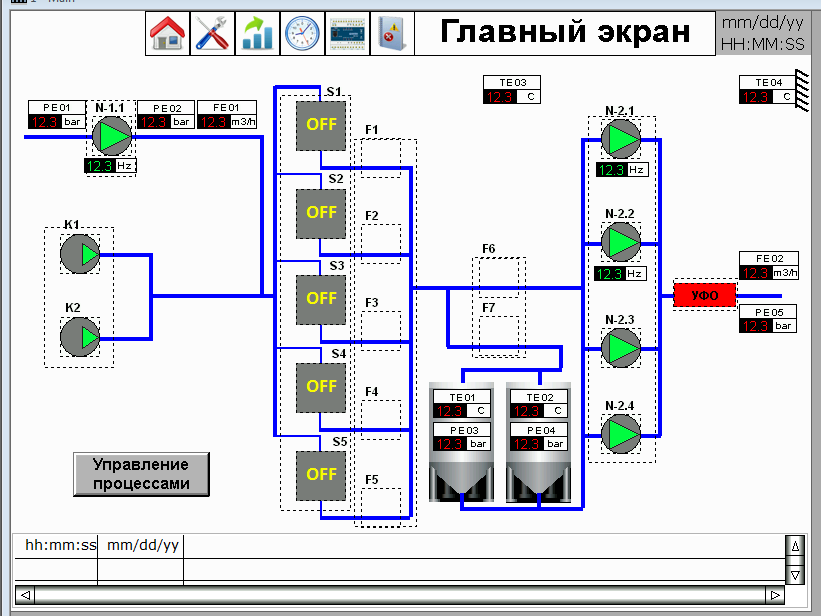

• Отображение состояния исполнительных устройств на панели оператора
• Опрос датчиков
• Выдача показаний датчиков на панель оператора
• Просмотр журнала событий и оперативных трендов.

Реализация проекта

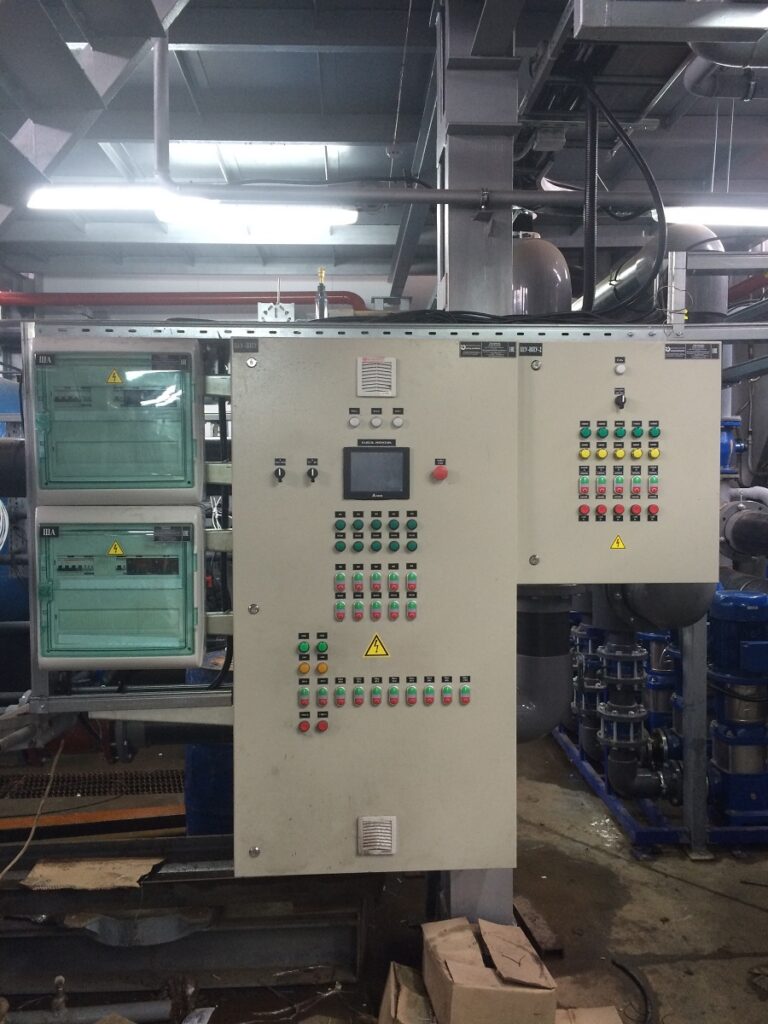

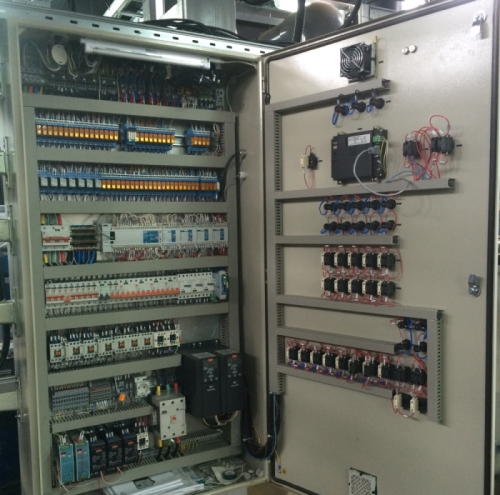

Автоматизированная система управления разработана с использованием программируемого логического контроллера ОВЕН ПЛК160. Локальный контроль системы является полнофункциональным, а управление и корректировка параметров обеспечивается с панели оператора, установленной на шкафу.

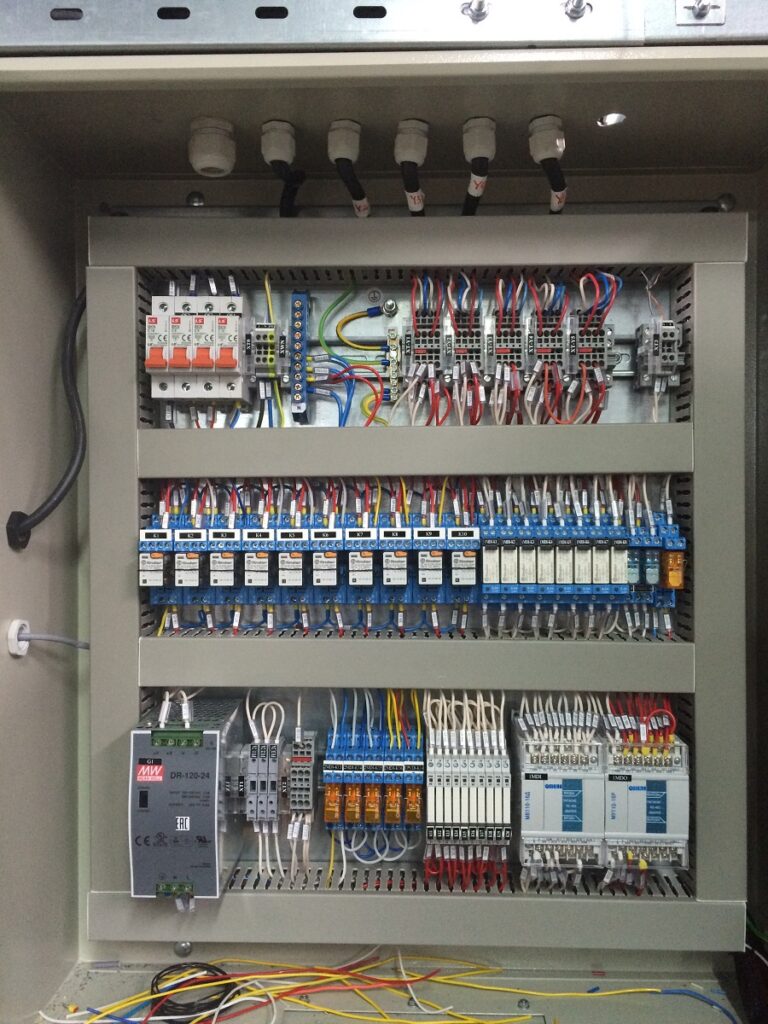

Печень оборудования ОВЕН:

• Программируемый логический контроллер ОВЕН ПЛК160.
• Модуль ввода аналоговый ОВЕН МВ110-8АС – 1 шт.
• Модуль ввода дискретных сигналов МВ110-16Д – 2 шт.
• Модуль дискретного вывода ОВЕН МУ110-16Р – 1 шт.
