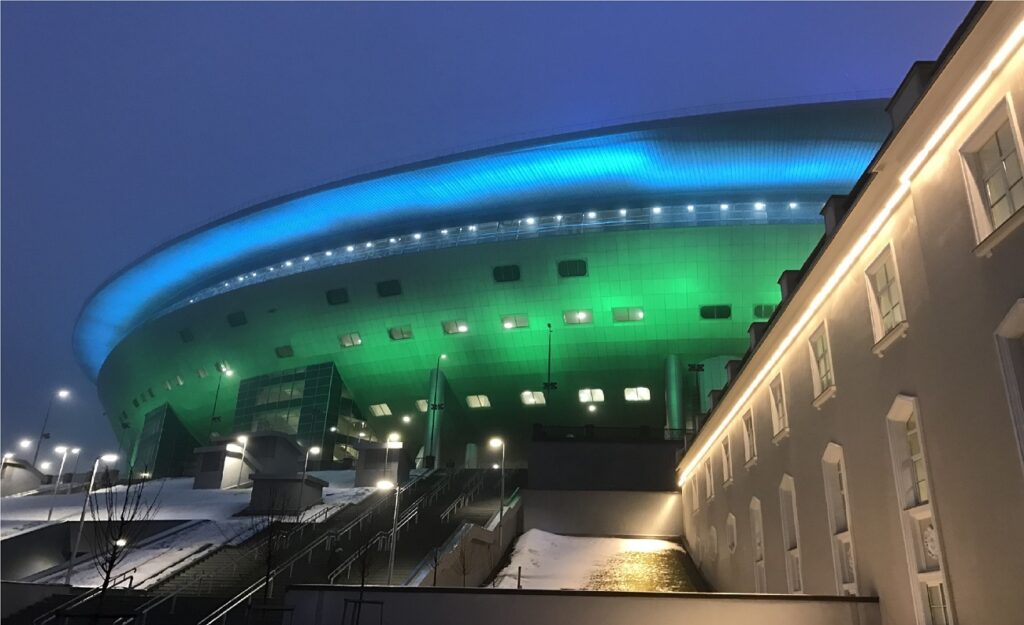

АСУ котельной подогрева футбольного поля на стадионе «Санкт-Петербург – Арена» на Крестовском острове

Компания: ООО «СЭТ»

Город: Санкт-Петербург

Используемая продукция ОВЕН:

• СПК1хх сенсорные панельные контроллеры с Ethernet
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• Модули дискретного вывода (с интерфейсом RS-485) МУ110
• ТРМ212 ПИД-регулятор с универсальным входом для задвижек с RS-485
• САУ-МП прибор для управления системой подающих насосов
• САУ-М6 3-уровневый сигнализатор жидкости
• CODESYS V3
• СПК107 контроллер с сенсорным экраном 7” для локальных систем

Автоматизированная система управления котельной подогрева футбольного поля на стадионе «Санкт-Петербург – Арена» на Крестовском острове.

Назначение

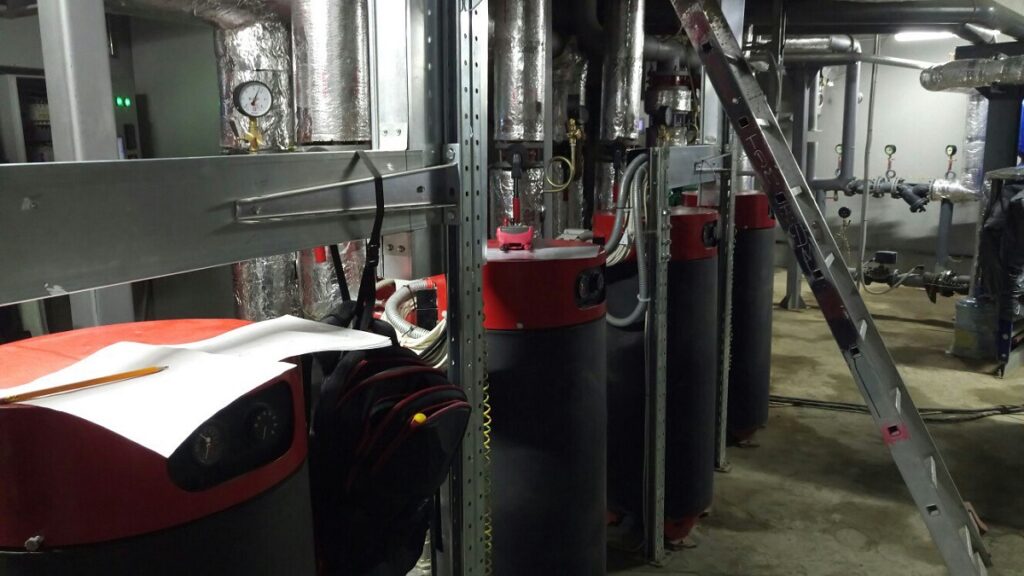

Система из четырех электрических котлов «Невский КЭП-П-300кВт» предназначена для поддержания температуры и давления теплоносителя, осуществляющего передачу тепловой энергии посредством теплообменного аппарата в систему подогрева газона футбольного поля.

Описание функционала

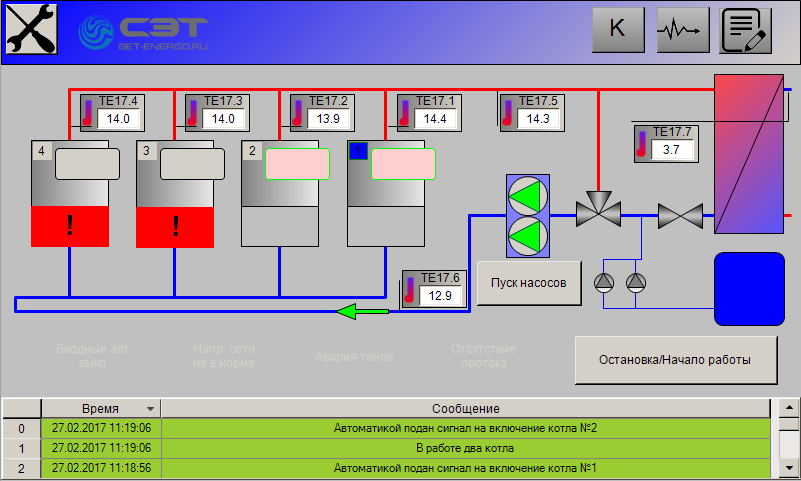

• Каскадное управление работы котлов с возможностью выбора алгоритма управления: по разности температур прямого и обратного теплоносителя, по температуре обратного теплоносителя.
• Понедельная смена ведущего котла.
• Возможность изменения настроек уставок алгоритмов каскадного управления и режима работы насосов.
• Поддержание постоянного протока через котлы с помощью трехходового клапана, управляемого устройством ОВЕН ТРМ212.

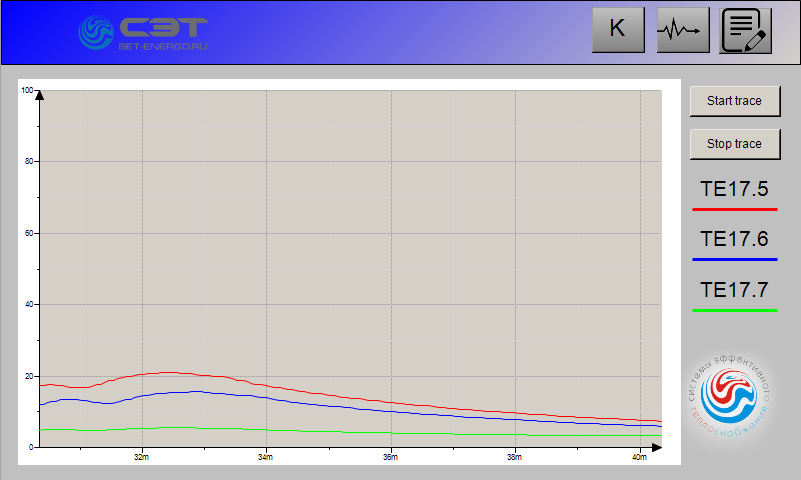

• Отображение основных температурных характеристик в графическом виде.
