АСУ зерносушилки конвейерного типа МИГ-25

Компания: Компания «Алгоритм»

Город: Воронеж

Используемая продукция ОВЕН:

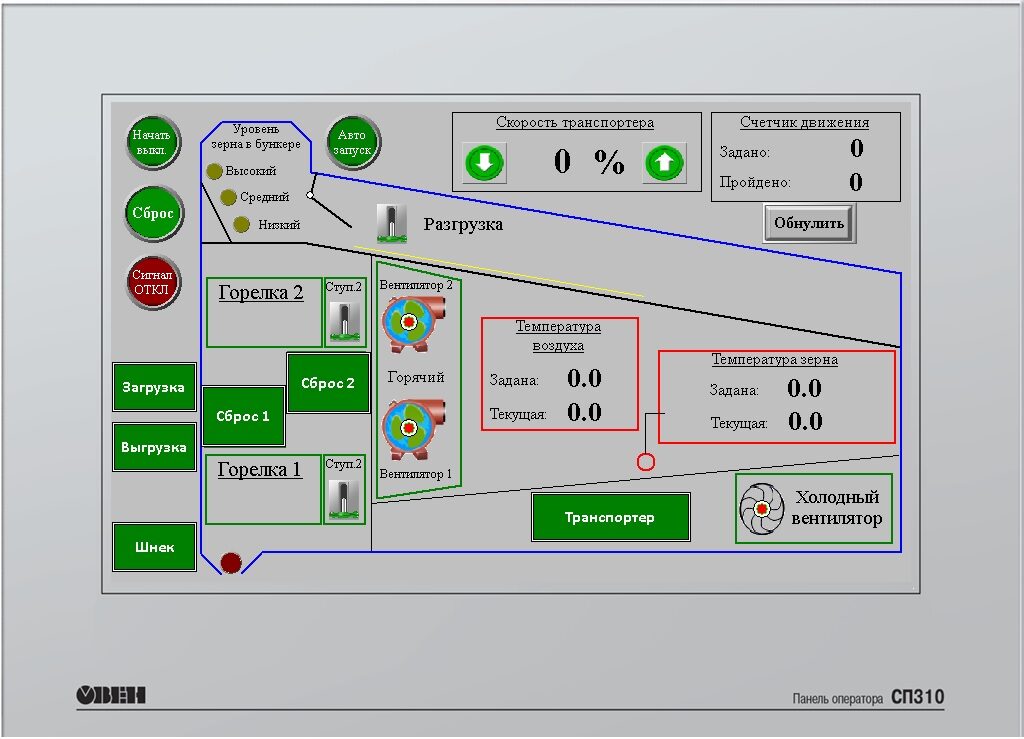

• СП3хх сенсорные панели оператора
• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
• ПЧВ1 и ПЧВ2 преобразователь частоты

Компания «Алгоритм» совместно с компанией «Крона-95» разработали АСУ зерносушилки конвейерного типа МИГ-25. Данная зерносушилка является аналогом зерносушилки Alvan Blanch.

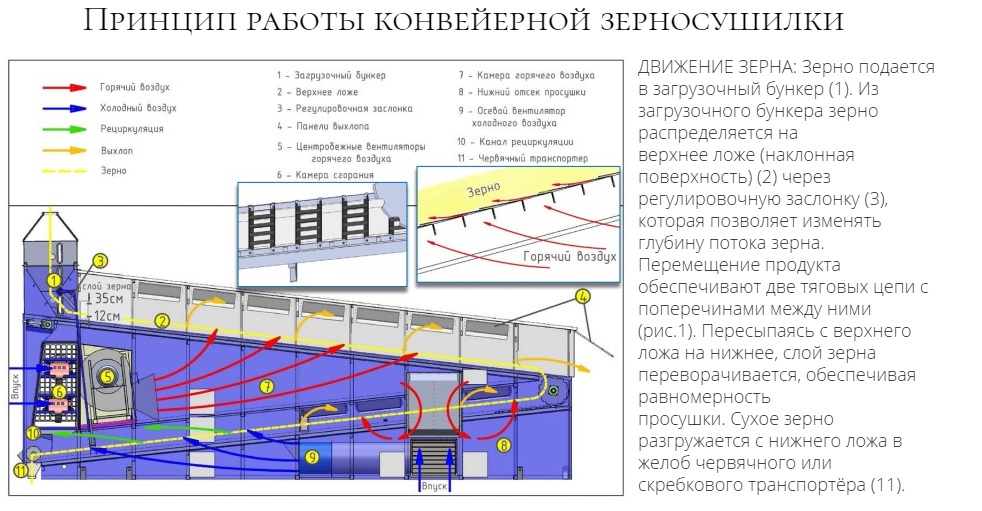

Принцип работы сушилки

Движение зерна

Зерно подается в загрузочный бункер. Из загрузочного бункера зерно распределяется на верхнее ложе (наклонная поверхность) через регулировочную заслонку, которая позволяет изменять глубину потока зерна. Перемещение продукта обеспечивают две тяговых цепи с поперечинами между ними. Пересыпаясь с верхнего ложе на нижнее, слой зерна переворачивается, обеспечивая равномерность просушки. Сухое зерно разгружается с нижнего ложе в желоб червячного транспортёра.

Движение воздуха

В сушилке расположены два ложе – верхнее и нижнее, которые состоят из жалюзийных пластинок, через которые продувается горячий воздух и отводит лишнюю влагу от зерна. Влажный воздух выходит из сушилки через боковые и заднюю панели выхлопа.

Нагрев зерна

Горячий воздух продувается через продукт с помощью двух центробежных вентиляторов, которые всасывают

воздух из окружающей среды в камеру сгорания. Нагретый воздух проходит через вентиляторы и движется в

камеру горячего воздуха. Оттуда он проходит через зазоры между жалюзийными пластинами ложе. Выравнивающий канал перенаправляет часть горячего воздуха в нижний отсек просушки, где также просушивается половина нижнего ложе и заканчивается цикл просушки.

Охлаждение зерна

Вторая половина нижнего ложе предназначены для охлаждения и окончательной просушки. Воздух

окружающей среды подается одним осевым вентилятором. Холодный воздух продувается через продукт и этим достигается снижение температуры продукта. Тёплый и сухой воздух из охлаждающей секции проходит в камеру сгорания через канал.

Основные преимущества зерносушилки МИГ-25

• снятие любого начального процента влажности до необходимых параметров (за счет изменения скорости движения зерна);
• возможность просушивать продукт без предварительной очистки. В процессе просушки происходит отделение легких примесей;
• универсальность: возможность просушивать любой продукт от семян мелкосемянных трав до зернобобовых, включая все зерновые;
• очень равномерная просушка без горячих точек, так как отсутствуют течения в продукте;
• отсутствие заторов продукта и блокировки. Это снижает возможность возникновения пожара до минимума;
• разные партии просушиваемого продукта или разные культуры могут следовать одна за другой без перемешивания и без простоев в работе;
• экономичность просушки: дизельное топливо (расход 1 литр на 1 тонна/процент). Возможно использование газа.
