Автоматизация блочного индивидуального теплового пункта

Компания: ООО «ТЭП-ГАЗ»

Город: Ростов-на-Дону

Используемая продукция ОВЕН:

• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110
• СП3хх сенсорные панели оператора
• БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
• ДТС термосопротивления для измерения температуры воздуха
• ПД100 модели 1х1 датчик давления общепромышленный для объектов ЖКХ

На базе контроллера ОВЕН ПЛК110 разработаны шкафы управления блочными тепловыми пунктами, в результате чего реализовано погодозависимое управление, управление циркуляционными насосами, запорно-регулирующими клапанами по ПИД-закону, а также автоматическое управление подпиточными клапанами.

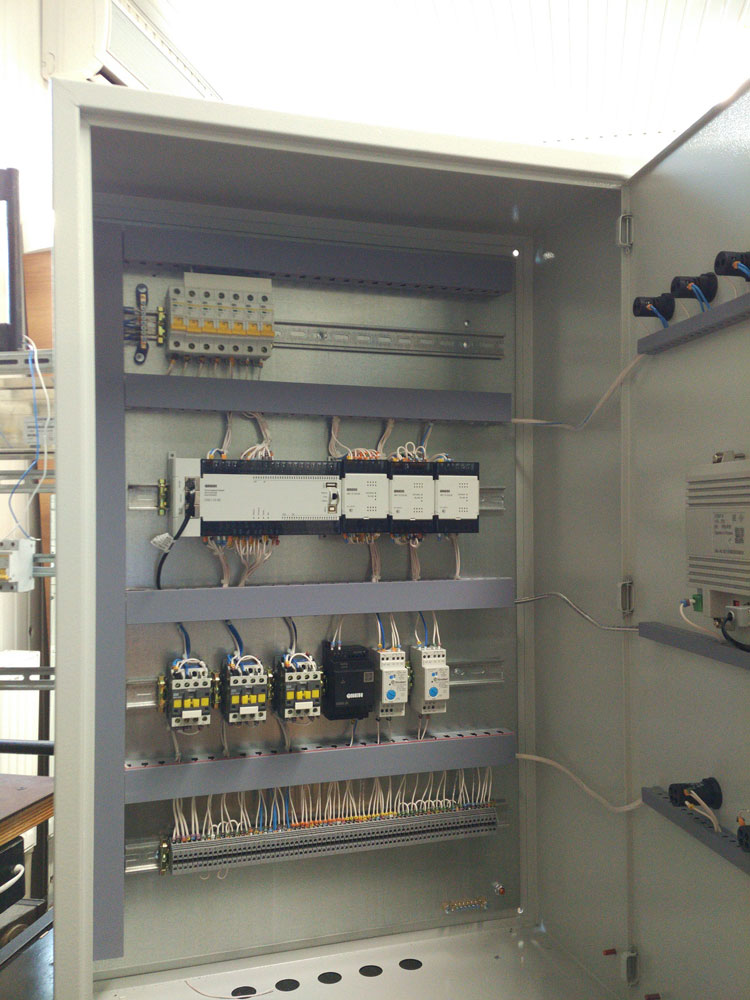

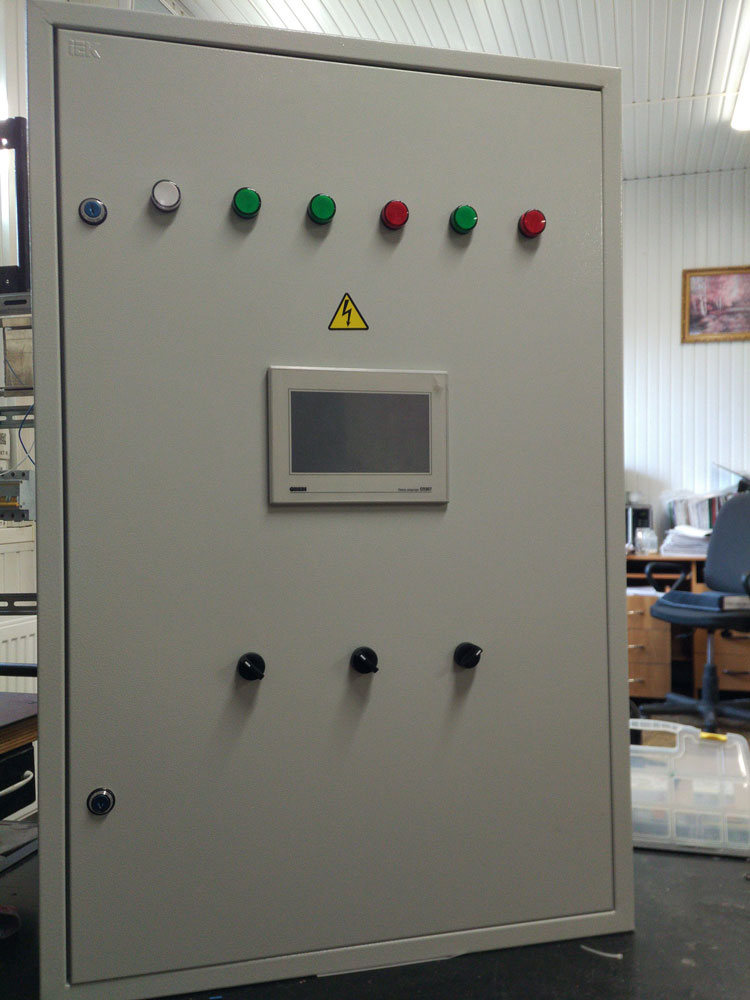

В основе шкафа управления — программируемый контроллер ОВЕН ПЛК110-220.60.Р-М, модули ввода аналоговых сигналов ОВЕН МВ110-224.8А, сенсорная панель управления ОВЕН СП307-Б.

Для питания автоматики применяется блок питания ОВЕН БП30Б-Д3-24.

Контроль температуры осуществляется с помощью датчиков ОВЕН ДТС035 и ДТС125, контроль давления — датчика ОВЕН ПД100-ДИ.
