Автоматизация и диспетчеризация инженерных систем административно-делового центра

Компания: ООО «АДИС»

Город: Москва

Используемая продукция ОВЕН:

• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110
• Модули дискретного вывода (с интерфейсом RS-485) МУ110
• Модули аналогового вывода (с интерфейсом RS-485) МУ110
• ПЛК100/150/154 контроллеры для малых систем с AI/DI/DO/AO

На базе оборудования ОВЕН выполнен комплекс работ по автоматизации и диспетчеризации инженерных систем здания Административно-делового центра Троицкого и Новомосковского административных округов города Москвы.

Проектом предусматривалась автоматизация и диспетчеризация следующих инженерных систем:

1. Системы вентиляции

2. Тепловые завесы

3. Система холодоснабжения

4. Дренажные насосы

5. Контроль загазованности

6. Насосная станция хозяйственно-питьевых насосов

7. ИТП (индивидуальный тепловой пункт)

Принцип построения систем управления и структура

Для автоматизации инженерного оборудования зданий было использовано оборудование ОВЕН. Система выполнена по двухуровневому принципу. На локальном уровне автоматизации используются свободно программируемые коммуникативные контроллеры ОВЕН ПЛК154, располагаемые в щитах управления и автоматики. Для расширения дискретных и аналоговых входов/выходов применяются модули ввода/вывода ОВЕН МВ110, МУ110, которые связаны с контроллером с помощью интерфейса RS-485 (Modbus RTU). Связь между контроллерами, а также с диспетчерским пунктом, осуществляется посредством передачи данных по протоколу Modbus TCP на основе технологии Ethernet.

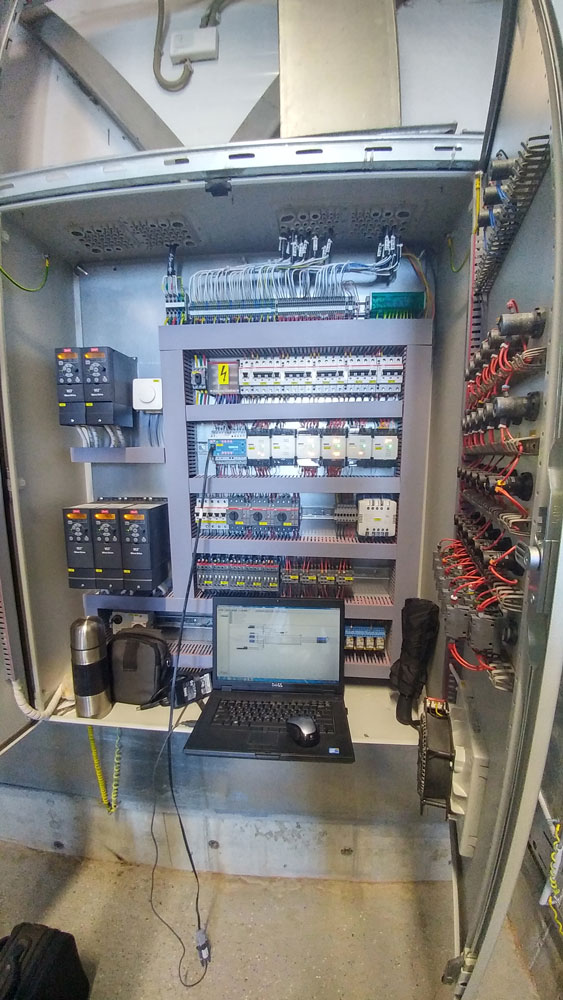

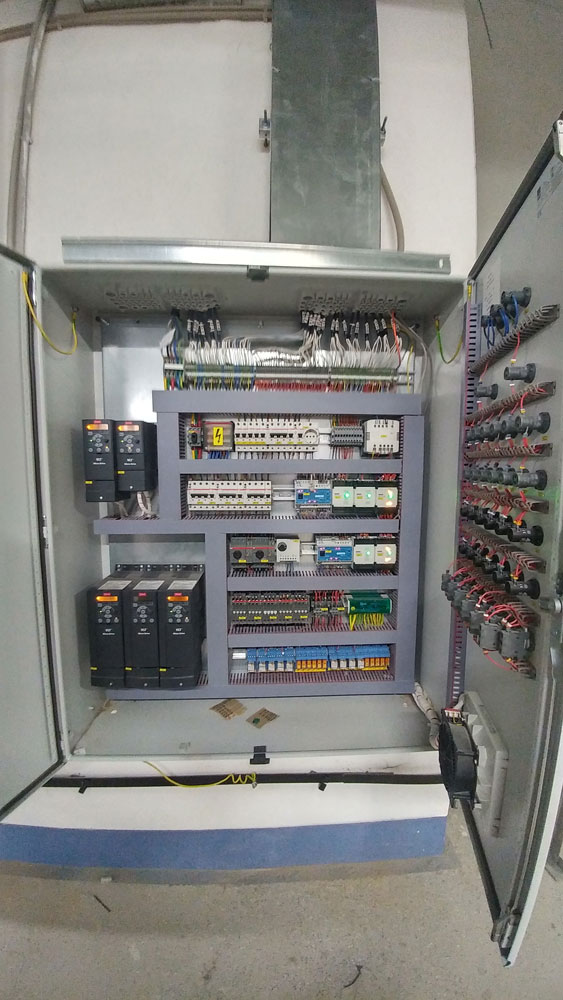

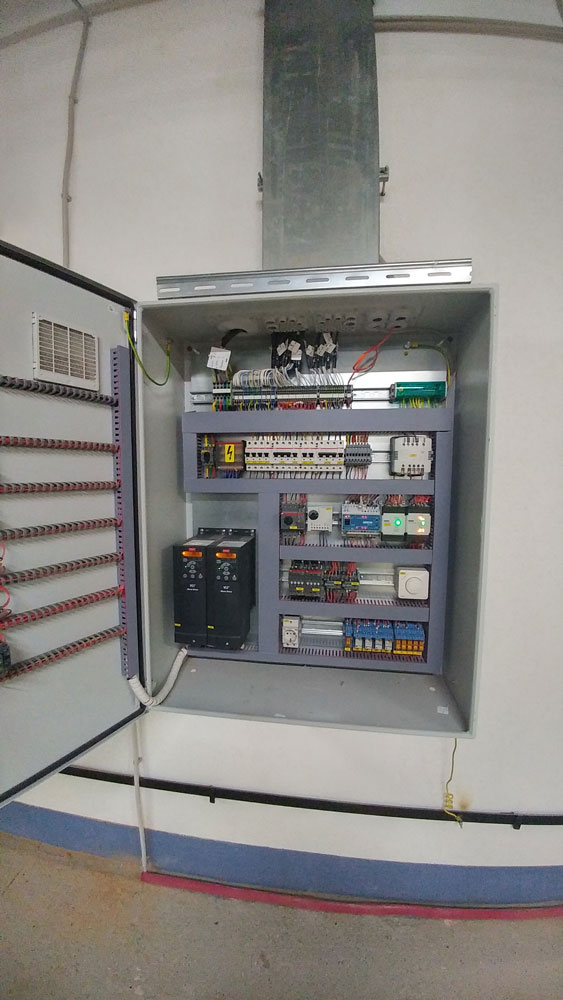

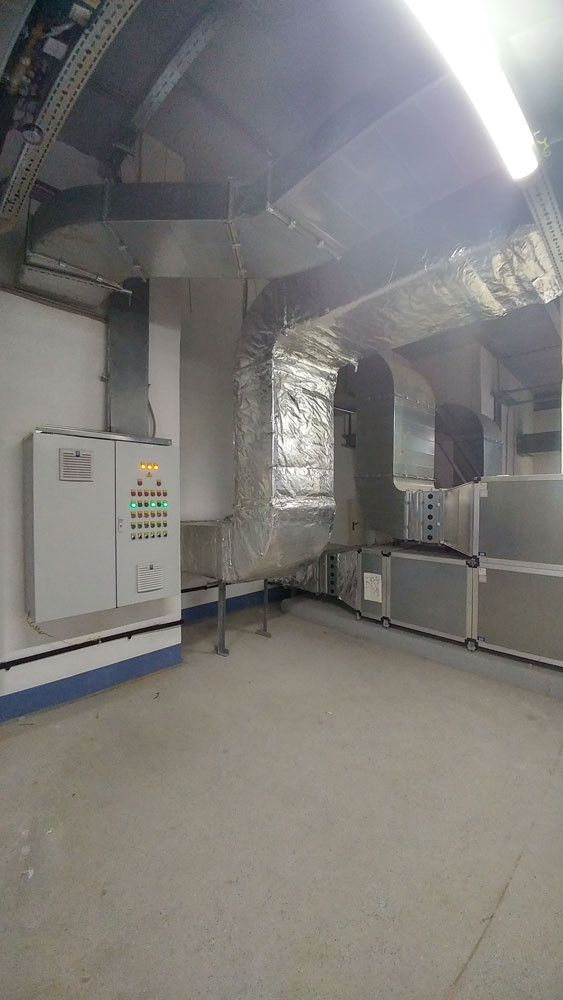

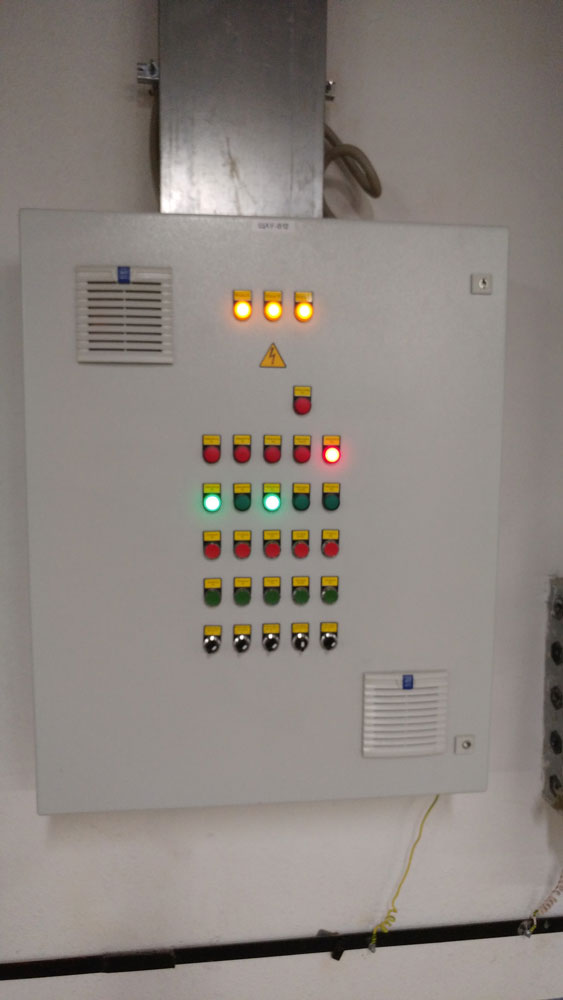

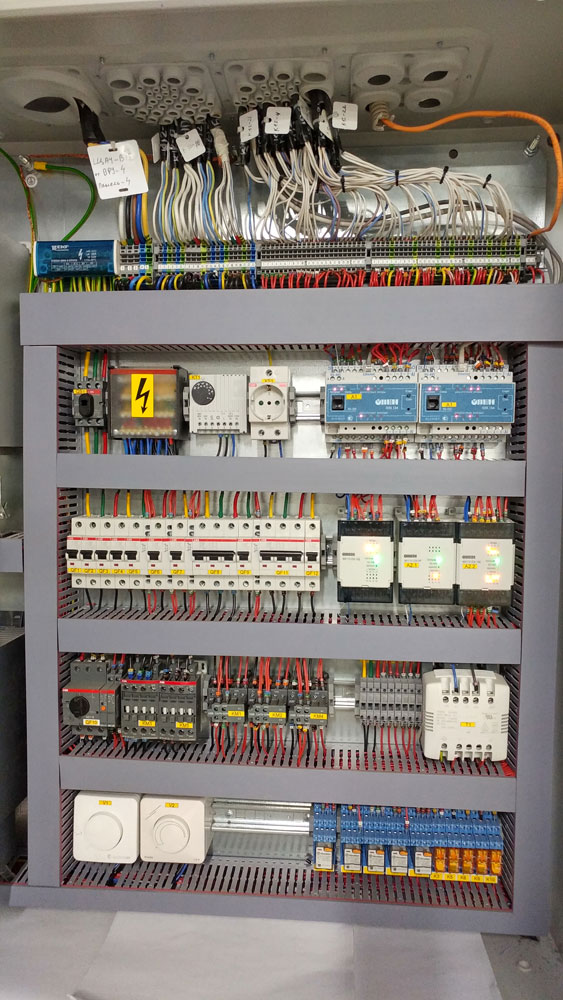

Для управления инженерными системами здания разработаны щиты управления, находящиеся поблизости от управляемых агрегатов. Помимо автоматики, в щитах размещается пускорегулирующая, коммутирующая и светосигнальная аппаратура, элементы релейной автоматики, вторичные источники питания и контроллеры.

На базовом уровне автоматизации (уровень контроллеров) обеспечивается прямое (без участия компьютера системы диспетчеризации) непрерывное управление технологическим оборудованием, автоматическое поддержание заданных значений параметров технологических систем.

На верхнем уровне осуществляется взаимодействие между персоналом (операторами, диспетчерами, пр.) и системой через человеко-машинный интерфейс, в качестве которого используется специализированный сервер и SCADA-система.

Для просмотра и изменения параметров регулирования возможно подсоединение панели управления, предоставляющей удобный доступ к параметрам контроллера в виде системы русскоязычных меню. Проектом предусмотрено электропитание, защита и управление оборудованием как в автоматическом, так и в ручном режиме управления.

Основные функциональные возможности систем управления верхнего уровня:

• контроль основных параметров жизнеобеспечения, состояния оборудования и подсистем информационного и инженерного обеспечения из центральной диспетчерской объекта;
• визуализация информации о состоянии оборудования, параметров, средств и подсистем жизнеобеспечения;
• оперативная индикация, регистрация, сигнализация отклонений в работе оборудования от допустимых значений;
• архивирование, документирование и вывод на печать необходимой информации;
• анализ сигнализации повреждений;
• протоколирование работы оборудования и действий персонала;
• автоматический вызов обслуживающего персонала при выявлении нештатных ситуаций.
