Автоматизация и диспетчеризация инженерных систем здания физкультурно-оздоровительного комплекса «Таволга»

Компания: ООО «Автоматика и Информационные Технологии»

Город: Белгород

Используемая продукция ОВЕН:

• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
• Модули дискретного вывода (с интерфейсом RS-485) МУ110
• АС5 повторитель интерфейса RS-485 c гальванической изоляцией
• БСФ блок сетевого фильтра
• БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
• Промежуточные реле KIPPRIBOR серии SR интерфейсные в ультратонком корпусе (1-контактные)
• Монтажные колодки KIPPRIBOR PYF-044BE, PYF-144BE (для 4-контактных промежуточных реле серии RP)
• Промежуточные реле KIPPRIBOR серии RP общепромышленные (4-контактные)
• Монтажные колодки KIPPRIBOR PYF-011BE (для 1-контактных промежуточных реле серии SR)
• Кнопки, переключатели, лампы в пластиковом исполнении IP40 MTB2-E
• Сигнальные лампы, звонки, двухцветные индикаторы MT22

В рамках программы «Газпром Детям» сотрудниками ООО «Автоматика и Информационные Технологии» была разработана и внедрена система автоматизации и диспетчеризации инженерного оборудования (АДИО) здания физкультурно-оздоровительного комплекса «Таволга» в с. Новая Таволжанка Шебекинского района Белгородской области.

Первоначальный проект предусматривал реализацию на базе оборудования зарубежного производителя – SCHNEIDER ELECTRIC. Однако, предложенные ООО «АИТ» технические решения позволили полностью отказаться от зарубежного оборудования и реализовать поставленные задачи на отечественном оборудовании компании ОВЕН, что позволило вдвое сократить затраты на этапе строительства, а также сократить затраты на эксплуатацию.

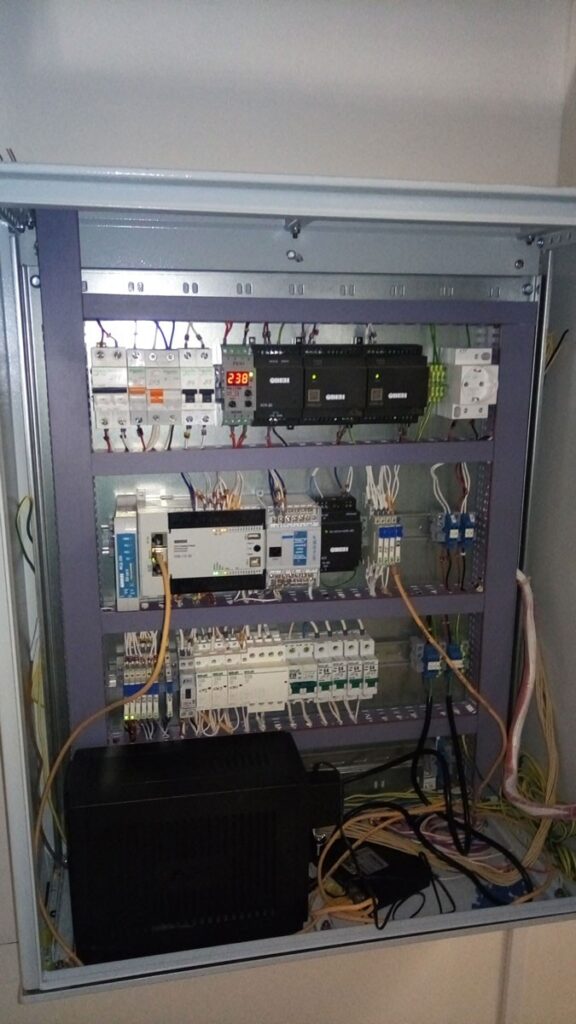

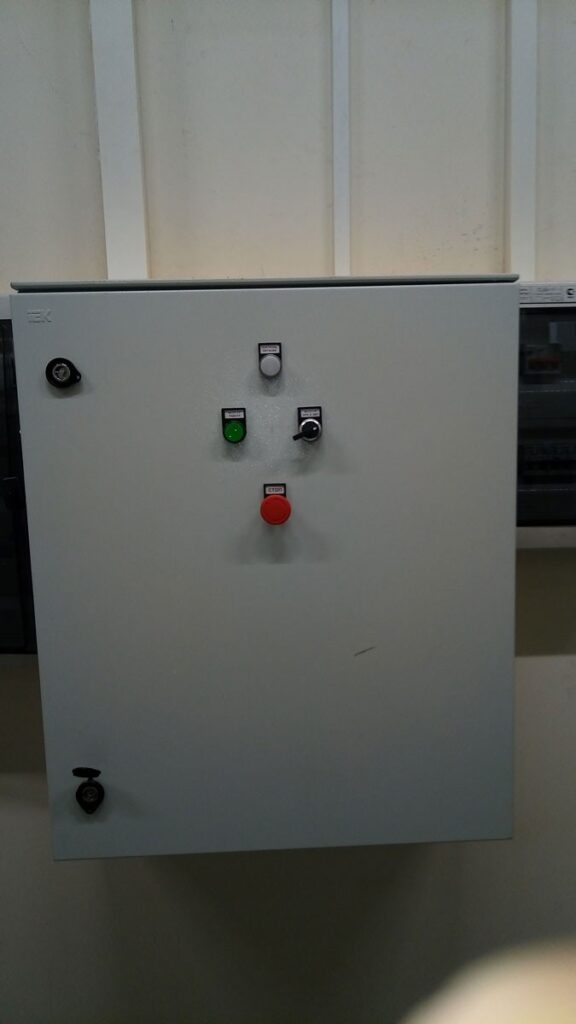

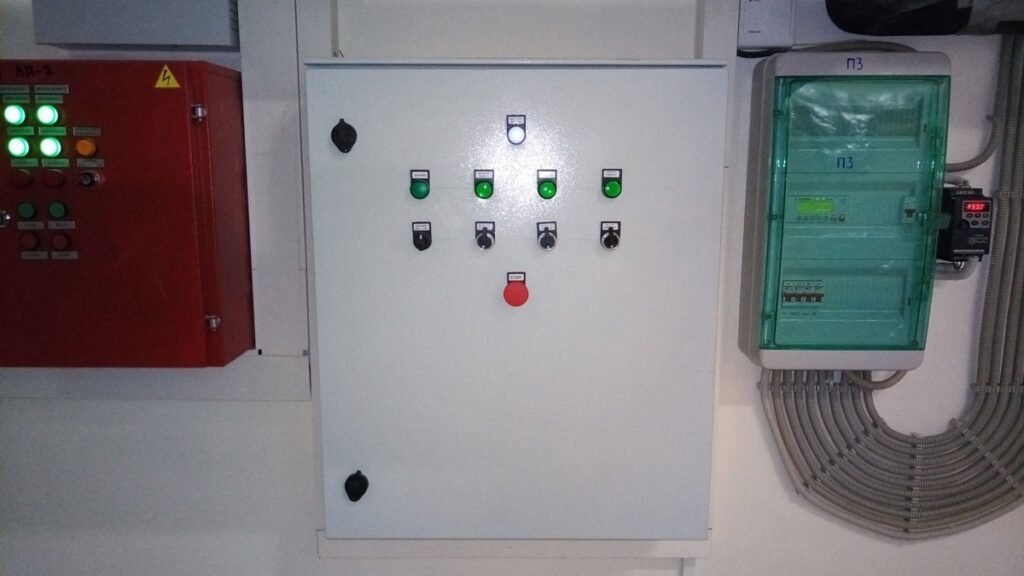

В рамках проекта были разработаны шкафы мониторинга и управления инженерными системами:

• освещения;
• электроснабжения;
• водоснабжения;
• ОПС;
• теплоснабжения;
• кондиционирования;
• вентиляции.

В основе систем управления использовано оборудование ОВЕН:

• Программируемый логический контроллер ОВЕН ПЛК110.
• Модули дискретного и аналогового ввода с универсальными входами МВ110-224.
• Модули дискретного и аналогового вывода МУ110-224.
• Повторитель интерфейса RS-485 ОВЕН АС5
• Блоки питания для промышленной автоматики БП60
• Блок сетевого фильтра ОВЕН БСФ.
• Оборудование KIPPRIBOR и MEYERTEC.

Основной задачей системы АДИО является управление и мониторинг инженерного оборудования и систем здания. При этом система способна управлять всем инженерным оборудованием и системами с рабочего места оператора. В состав системы входят шкафы управления (щиты диспетчеризации – ЩД на базе оборудования ОВЕН), а также программное обеспечение верхнего уровня для оператора на базе SCADA-системы TRACE MODE + МРВ.
