Компания: Компания «Алгоритм»
Город: Воронеж
Используемая продукция ОВЕН:
- ПЛК110 программируемый логический контроллер
- Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
- ПЛК73 контроллер с HMI для локальных систем в щитовом корпусе с AI/DI/DO/AO
- ПЛК160 [М02] контроллер для средних систем автоматизации с DI/DO/AI/AO (обновленный)
- Модули дискретного ввода (с интерфейсом RS-485) МВ110
Задача
Автоматизация и диспетчеризация котельной, оборудованной 4 котлами Viesmann с горелками Elco (в том числе 2 комбинированные горелки).
Используемое оборудование:
- Scada система — MasterScada,
- Контроллер для диспетчеризации — ПЛК110 (ОВЕН),
- Модули вводавывода:
- 4*МВ110-8А, 4*МВ110-16д (ОВЕН),
- Панель оператора — СП270 (ОВЕН),
- Контроллер управления ГВС — ПЛК73 (ОВЕН),
- Преобразователь частоты Altivar 312 (Schneider Electric),
- Контроллер управления сетевыми насосами — ПЛК160 (ОВЕН),
- Преобразователь частоты Altivar 61 (Schneider Electric).
Решение:
- Система управления котлами и котловым контуром:
- Система построена на контроллерах управления Vitotronic.
- Система управления насосами ГВС (2*7.5kW):

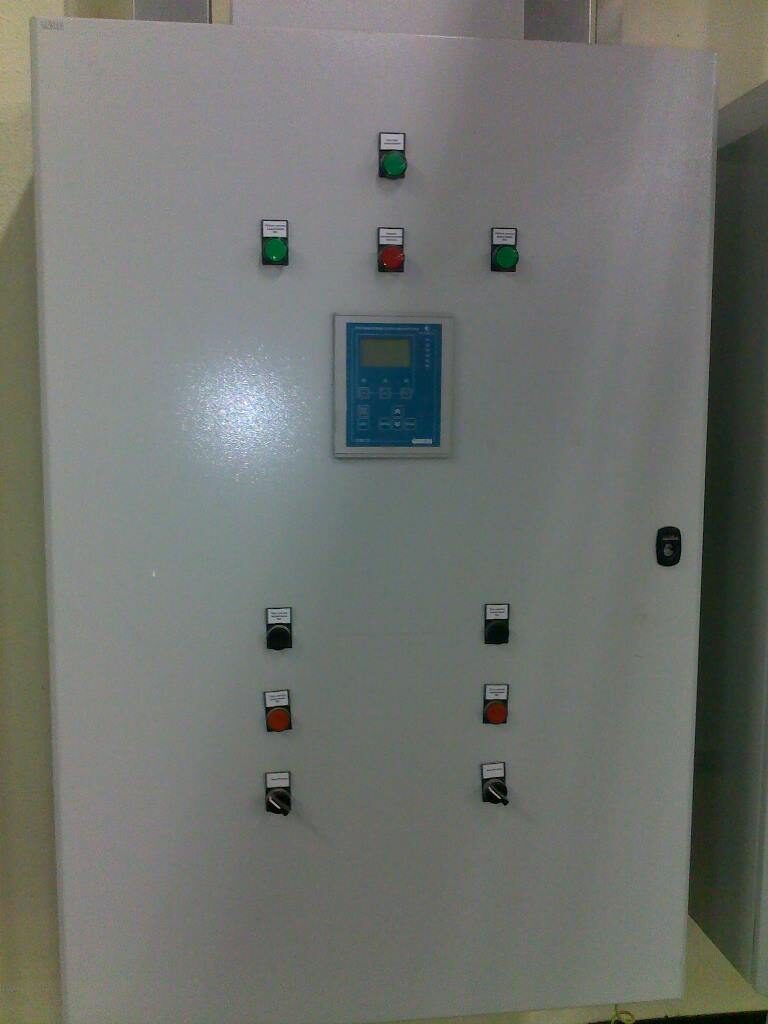

- Система построена на контроллере ПЛК73, основной задачей которого является поддержание давления в подающем трубопроводе ГВС посредством 2х насосов, управляемых с помощью одного частотного преобразователя (Altivar 312).
- Контроллер позволяет плавно регулировать частоту вращения насосов, учитывать наработку каждого насоса, осуществляет ротацию ведущего насоса в заданное время и позволяет при недостатке мощности одного насоса управлять двумя насосами в каскаде (плавный набор мощности одного из насосов до 50Hz и перевод этого насоса на прямой пускатель, с последующим разгоном второго насоса от ПЧ).
- Система управления сетевыми насосам (4*22kW):

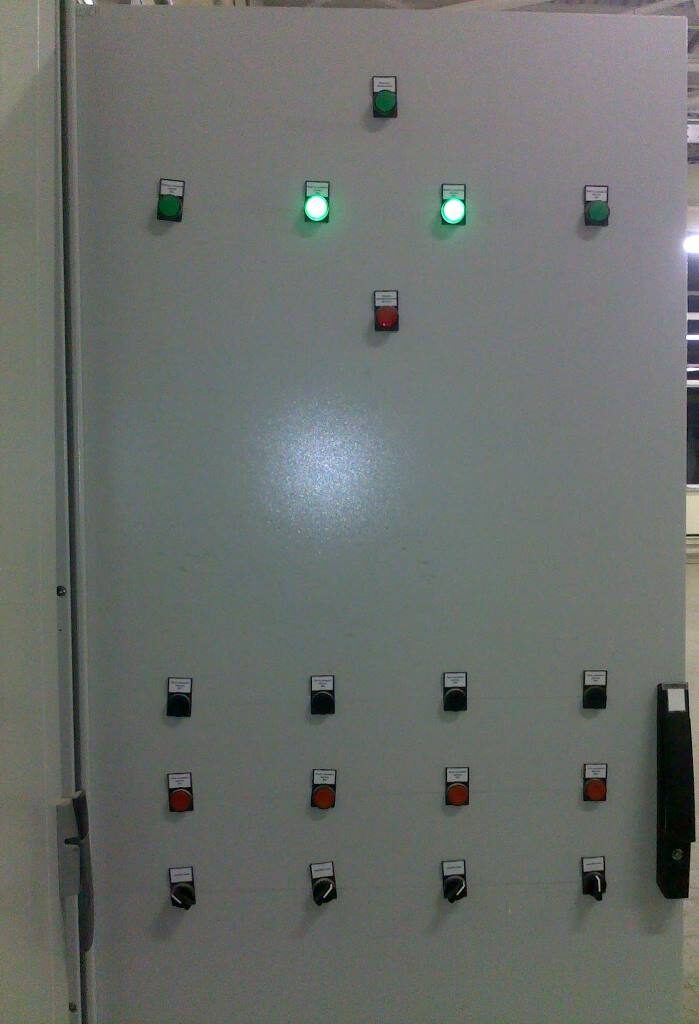

- Система построена на контроллере ПЛК160, основной задачей которого является поддержание давления в подающем трубопроводе посредством 4х насосов, управляемых с помощью одного частотного преобразователя (Altivar 61).
- Контроллер позволяет плавно регулировать частоту вращения насосов, учитывать наработку каждого насоса и наличие резервного насоса (каждый последующий подключаемый насос имеет наименьшую наработку), осуществляет ротацию ведущего насоса в заданное время и позволяет при недостатке мощности одного насоса управлять насосами в каскаде (плавный набор мощности одного из насосов до 50Hz и перевод этого насоса на прямой пускатель, с последующим разгоном следующего насоса от ПЧ).
- Система диспетчеризации:

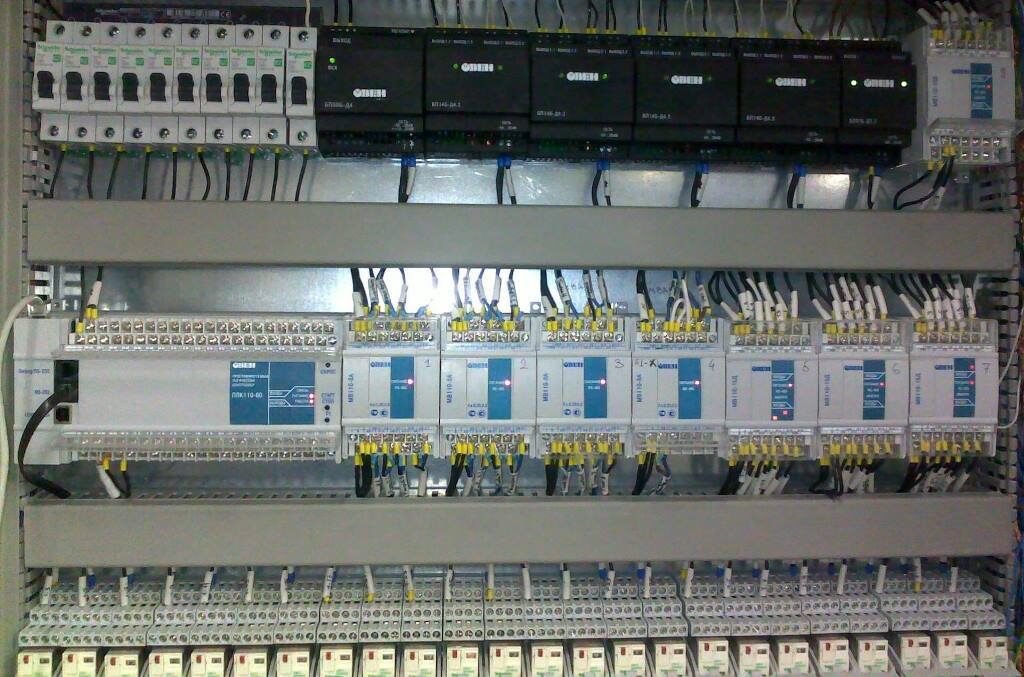

- Система построена на контроллере ПЛК110, панеле оператора СП270 и Scada системе MasterScada.

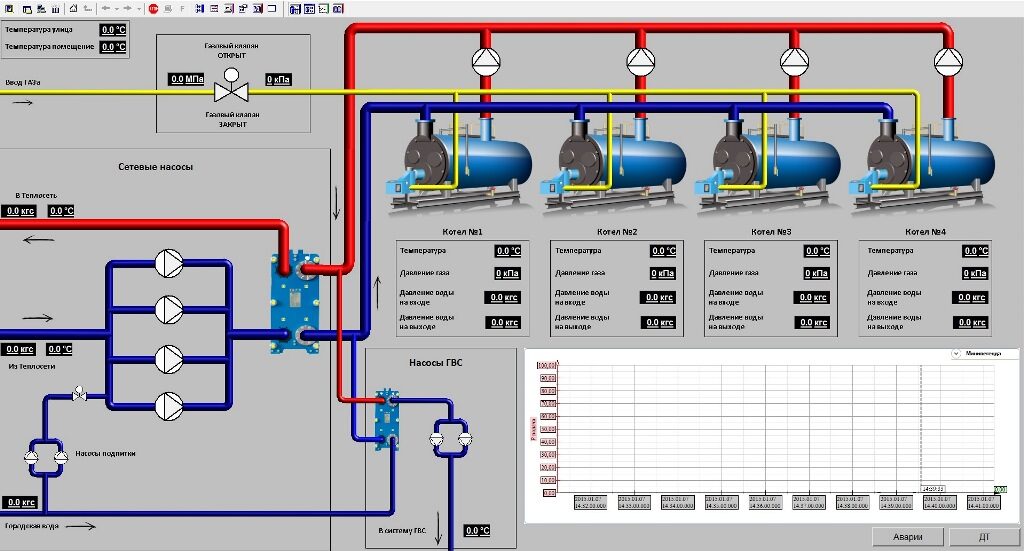

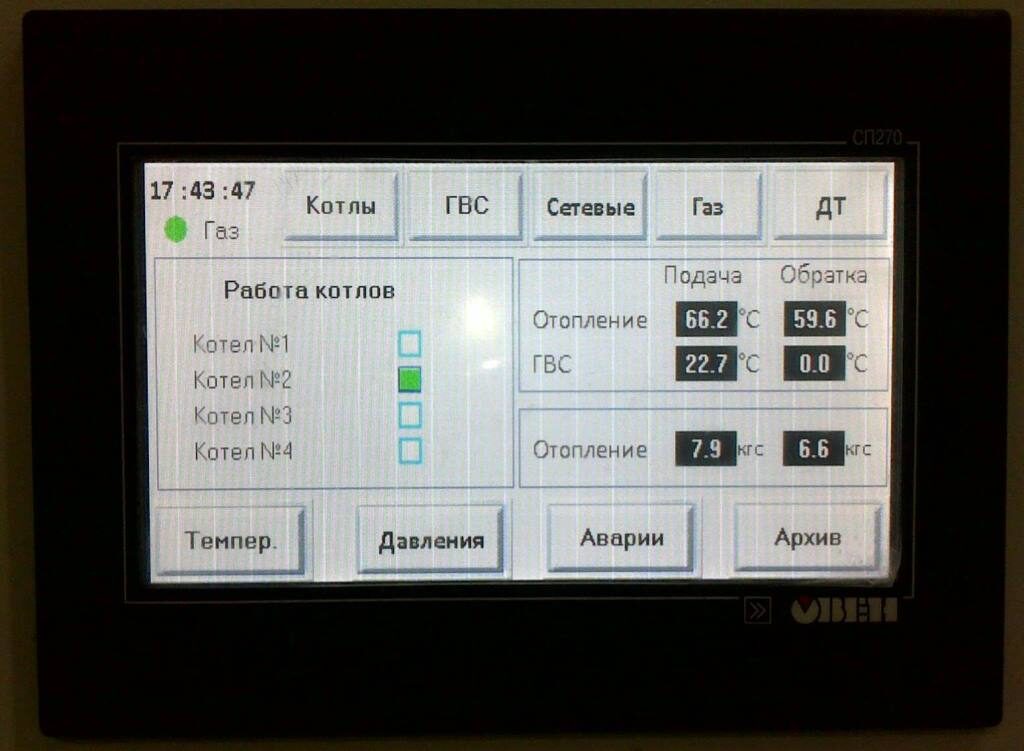

- Система собирает параметры котельной с датчиков и отображает их на 2х устройствах — панель оператора и персональный компьютер. Все аварийные параметры архивируются и доступны для просмотра с указанием времени наступления события и его квитирования. Так же на компьютере доступны архивы всех измеряемых параметров и просмотре их на тренде (с построением необходимых графиков)
Итоги
Решение позволило осуществить регулирование давления воды в контурах сетевой воды и ГВС с равномерным износом оборудования (учет наработки насосов и алгоритм запуска насосов) и экономией электроэнергии (использование частотных преобразователей). Информация выводимая на панель оператора позволяет персоналу контролировать все параметры котельной, Scada система позволяет получать доступ к параметрам удаленно и предоставляет возможность объединения всех существующих объектов предприятия в единый диспетчерский центр с возможностью просмотра, частичного управления и архивирования всех измеряемых параметров.
