Автоматизация инженерных систем ЦТП

Компания: ООО «ОвенКомплектАвтоматика»

Город: Москва

Используемая продукция ОВЕН:

• ТРМ232М контроллер для отопления и ГВС с управлением насосами
• МР1 модуль расширения для ТРМ232М
• НПТ-1 нормирующий преобразователь на DIN рейку
• АС4 преобразователь интерфейсов RS-485 <-> USB c гальванической изоляцией
• ДТС3ххх датчики температуры для систем отопления, вентиляции и кондиционирования (HVAC)

О проекте

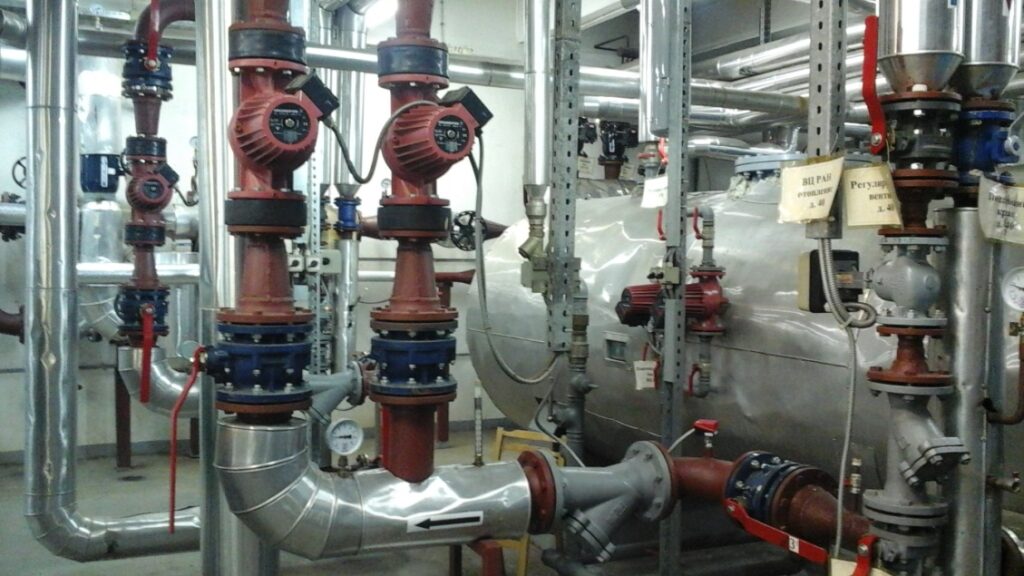

На базе оборудования ОВЕН произведена модернизация системы автоматики для 4-х контуров отопления, 2-х контуров ГВС и контура предварительного подогрева приточной вентиляции в ЦТП МИАН (Математический институт имени В. А. Стеклова Российской академии наук) г. Москва.

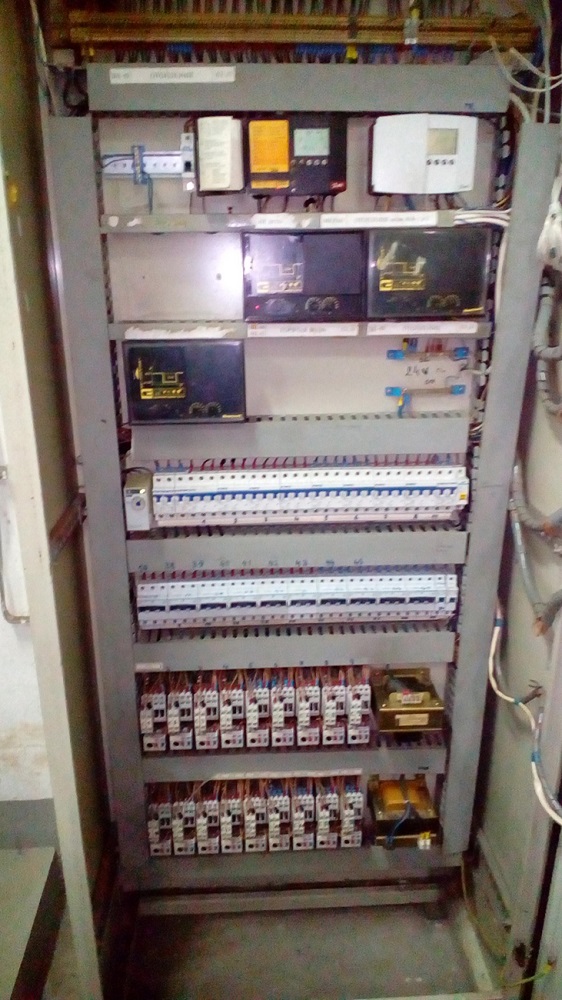

Цель модернизации заключалась в замене устаревших, вышедших из строя контроллеров иностранного производства. При этом было необходимо максимально сохранить существующий шкаф управления, исполнительные механизмы, первичные преобразователи. Дополнительно требовалось организовать современное автоматизированное рабочее место диспетчера – визуализация, управление процессом, архивация данных.

Выполненные работы

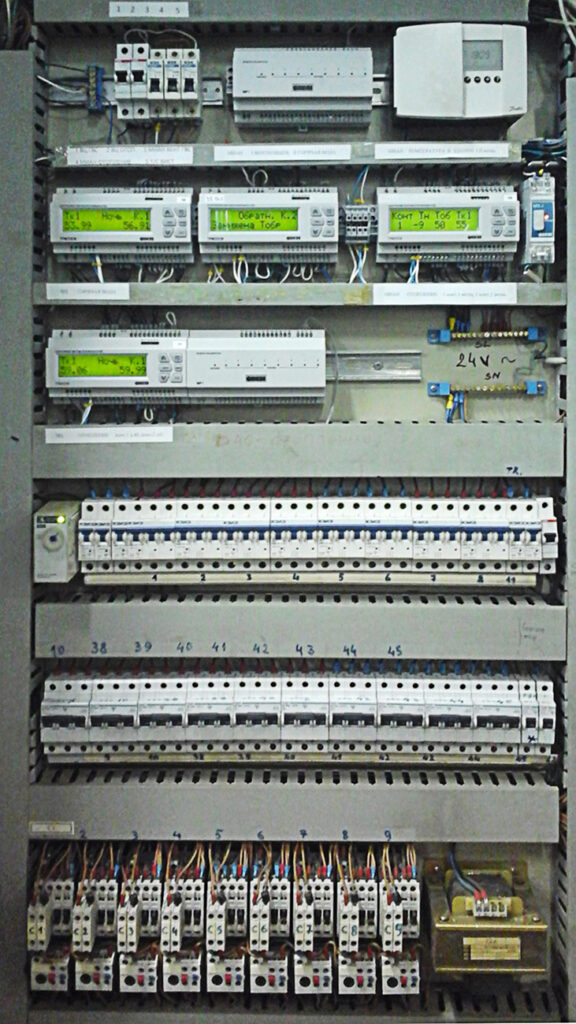

• Переработка существующей схемы автоматики под контроллер ТРМ232М.
• Демонтаж/монтаж контроллеров и первичных преобразователей (замена устаревших электроконтактного типа).
• Проверка датчиков, исполнительных механизмов.
• Настройка и отладка ПИД-регуляторов.

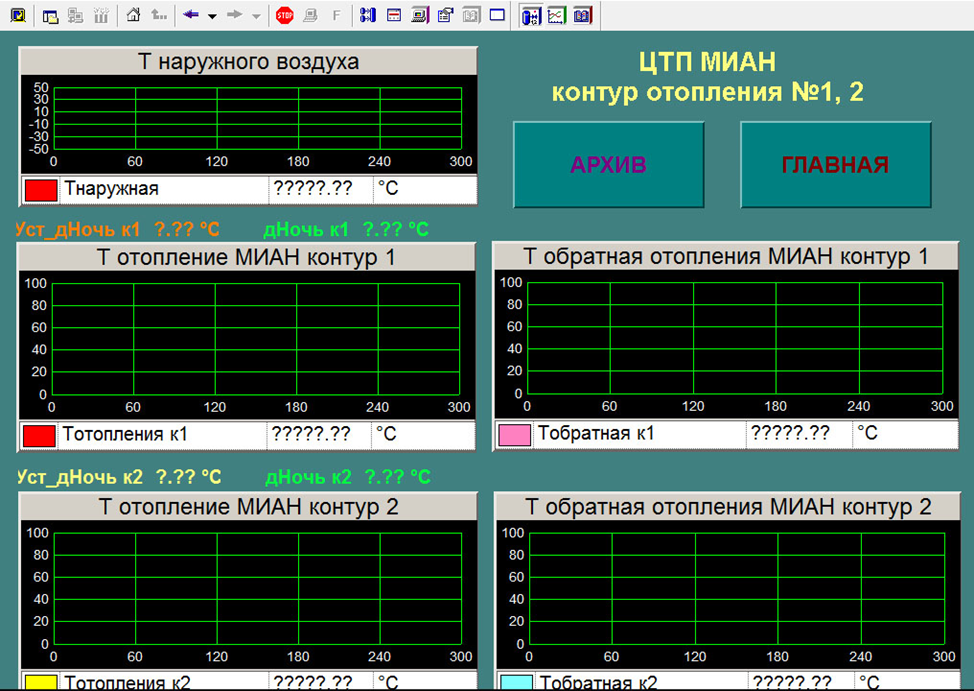

• Программное обеспечение АРМ диспетчера – программный код сгенерирован в среде проектирования InSAT MasterSCADA Версия 3.7 (RT32ReleaseMax).

Оборудование ОВЕН, используемое в проекте

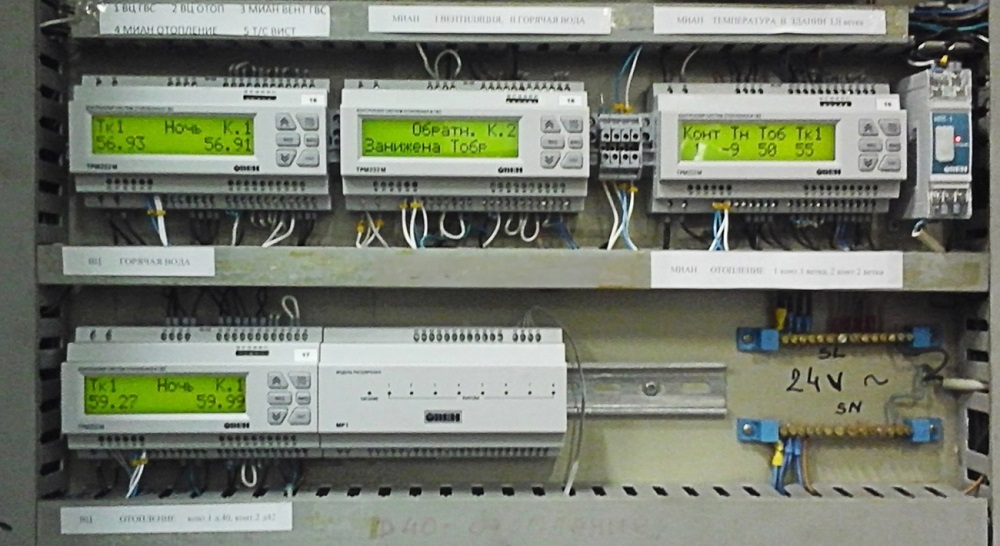

• Контроллер для систем отопления и ГВС ОВЕН ТРМ232М-Р
• Модуль расширения выходных элементов МР1-Р
• Нормирующий преобразователь НПТ-1
• Автоматический преобразователь интерфейсов USB/RS-485 ОВЕН АС4
• Термосопротивления HVAC ДТС3ххх

Преимущества модернизации

Повысилась надежность оборудования, точность поддержания заданных параметров, за счет снижения аварийных ситуаций возросли технико-экономические показатели, стала удобнее эксплуатация и обслуживание системы, низкобюджетная стоимость решения.
