Автоматизация инженерных систем здания (ПТК САУ ИС)

Компания: ООО «АЛЬФА ИНЖИНИРИНГ»

Город: Москва

Используемая продукция ОВЕН:

• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• СП3хх сенсорные панели оператора
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
• Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110
• ДТС3ххх датчики температуры для систем отопления, вентиляции и кондиционирования (HVAC)
• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• Модули дискретного вывода (с интерфейсом RS-485) МУ110
• Модули аналогового вывода (с интерфейсом RS-485) МУ110

Объект автоматизации: ЭС-1 Центральная ТЭЦ, здание ВПУ, г. С-Петербург. На базе приборов ОВЕН автоматизирована работа вентиляционного оборудования здания ВПУ.

Автоматизировано управление следующим вентиляционным оборудованием

• приточно-вытяжными установками
• приточными установками
• пожарными клапанами
• вытяжными клапанами
• вытяжными вентиляторами
• аварийными вытяжными вентиляторами
• мониторинг неисправности сплит-систем
• мониторинг неисправности отопительных агрегатов

Оборудование ОВЕН, используемое в проекте

• Программируемый логический контроллер ПЛК110-220.60.Р-М
• Сенсорные панели оператора ОВЕН СП310
• Модуль ввода аналоговых сигналов МВ110-8А
• Модуль скоростного ввода аналоговых сигналов МВ110-8АС
• Модуль аналогового вывода МУ110-6У
• Модуль ввода дискретных сигналов МВ110-32ДН
• Модуль дискретного вывода МУ110-32Р
• Датчики температуры ДТС3015-PТ1000.В2.200
• Датчики температуры ДТС3225-PТ1000.В2

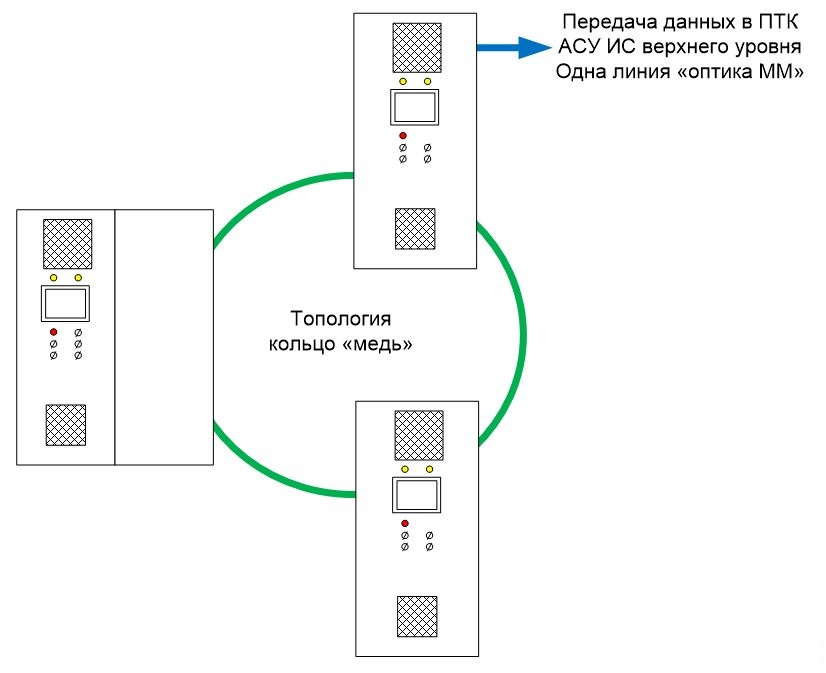

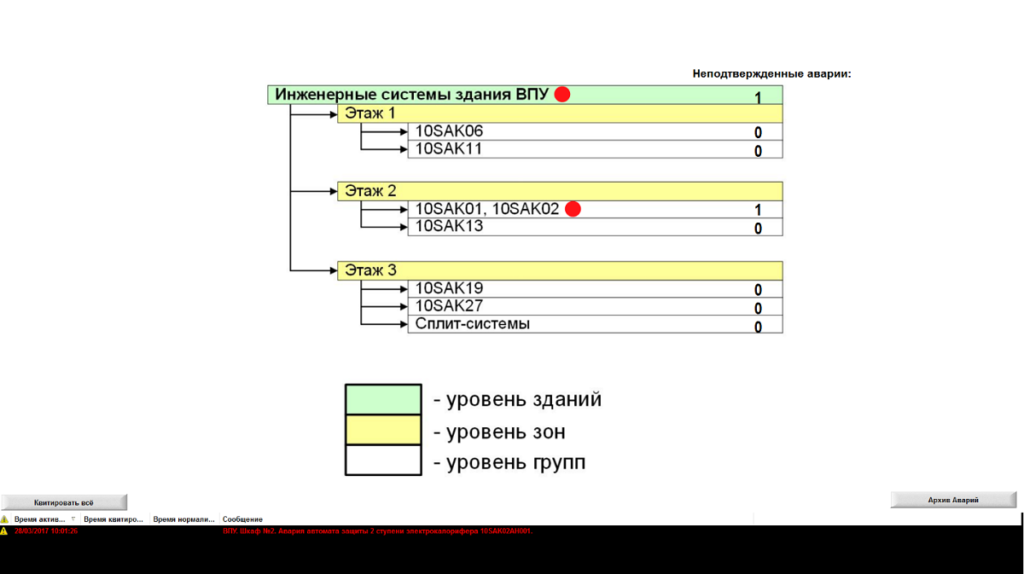

Визуализация верхнего уровня (сервер) ПТК АСУ ИС реализована на «Indusoft Web Studio». Обмен данными со щитами автоматики ПТК АСУ ИС осуществляется по протоколу Modbus TCP/IP.
