Автоматизация котельной

Компания: ИП Гребенкин А.В.

Город: Архангельск

Используемая продукция ОВЕН:

• ТРМ32 контроллер для отопления с ГВС
• ПР110 программируемое реле для дискретных локальных систем
• СИ10 простой счетчик импульсов
• ИБП60Б источник питания с резервированием

Задача автоматизации:

Снижение затрат на оплату электроэнергии

Удалённый контроль при помощи мобильного телефона

Описание системы:

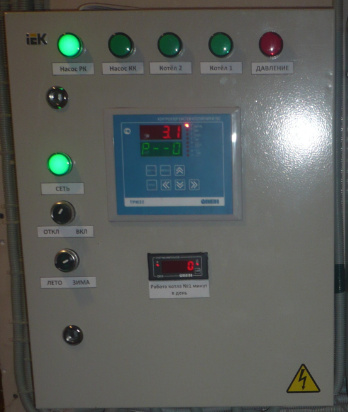

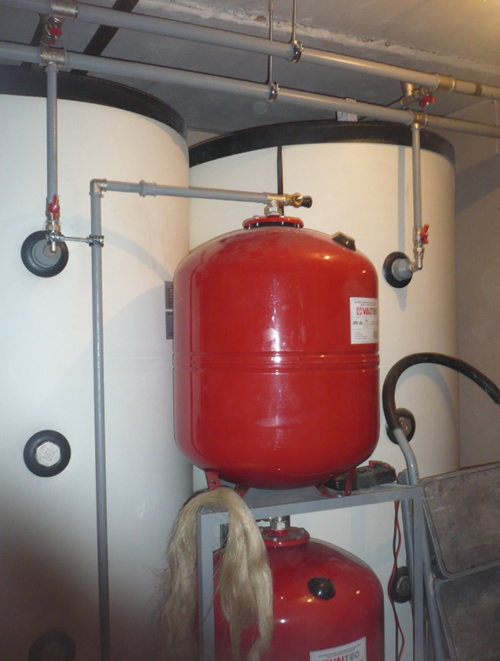

В здании смонтированы две системы отопления, радиаторная и водяные тёплые полы. В котельной установлены два электрокотла и теплоаккумуляторы (далее ТА). В ночном (льготном) режиме тарифа на электроснабжение, котлы работают на отопление здания и запас тепловой энергии в ТА. В дневном режиме, котлы остановлены, разбор тепла происходит от ТА. С точки зрения ТЭО, ёмкости ТА были расчитаны на усреднённый режим покрытия теплопотерь здания. При сильных морозах когда запаса тепла в ТА не хватает на весь день, то в зависимости от температуры и времени в работу подключается одна ступень электрокотла, которая доводит текущую температуры подачи с ТА до заданной по графику.

Основные функции:

• Погодозависимое управление радиаторным отоплением
• Защита от завышения обратной температуры для более эффективной работы ТА
• Поддержание по заданной уставке температуры поверхности тёплых полов
• Подсчёт времени наработки первой ступени котла в дневном режиме тарификации
• Управление насосами: контур загрузки ТА, контур радиаторного отопления, контур тёплых полов
• Выбор работы ступеней котлов относительно времени суток, по переднему и заднему фронту запроса тепла или с выбегом
• Индикация текущих температур теплоносителя и на улице

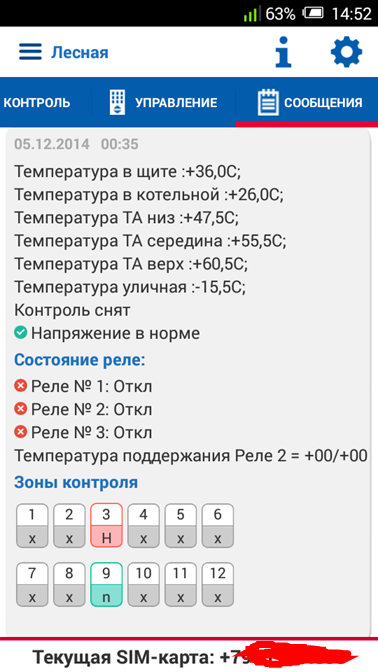

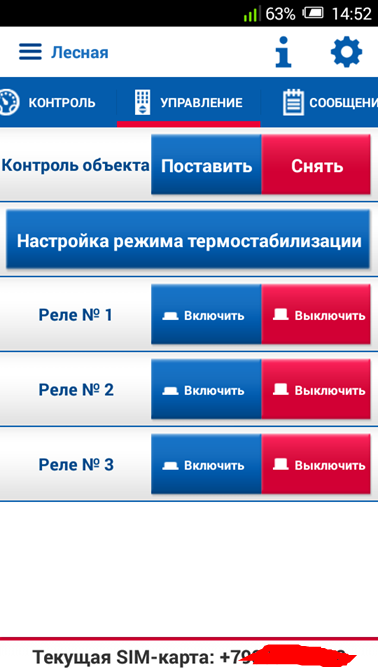

• Контроль и управление при помощи мобильного телефона

Результат внедрения:

За счёт перевода системы отопления на погодозависимый режим были минимизированы перетопы здания, что в свою очередь привело к частичной экономии электроэнергии. Теплоаккумуляторы позволили ещё более значительно снизить расходы. Для сравнения, 2/3 отопительного периода стали оплачиваться в 2,5 раза дешевле за счёт запаса тепла только в ночном режиме, а 1/3 часть стала оплачиваться со значительной скидкой. Одновременно появился удалённый контроль за системой отопления.

Возможности для расширения:

• добавление ТА для полного перехода на ночные режимы тарификации
• установка датчиков охраны, затопления, утечки газа и прочих для контроля при помощи мобильного телефона
• подключение дополнительного оборудования для управления с помощью мобильного телефона
• подключение, управление и контроль электрогенератора
• прочее
