Автоматизация котельной 30 МВт

Компания: ООО «Щит-Автоматика»

Город: Казань

Используемая продукция ОВЕН:

• ПЛК160 [М02] контроллер для средних систем автоматизации с DI/DO/AI/AO (обновленный)
• Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110
• БП02Б, БП04Б, БП07Б, БП14Б блоки питания для датчиков
• БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
• ЕКОН134 преобразователь интерфейса Ethernet — RS-232/RS-485
• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• Модули дискретного вывода (с интерфейсом RS-485) МУ110

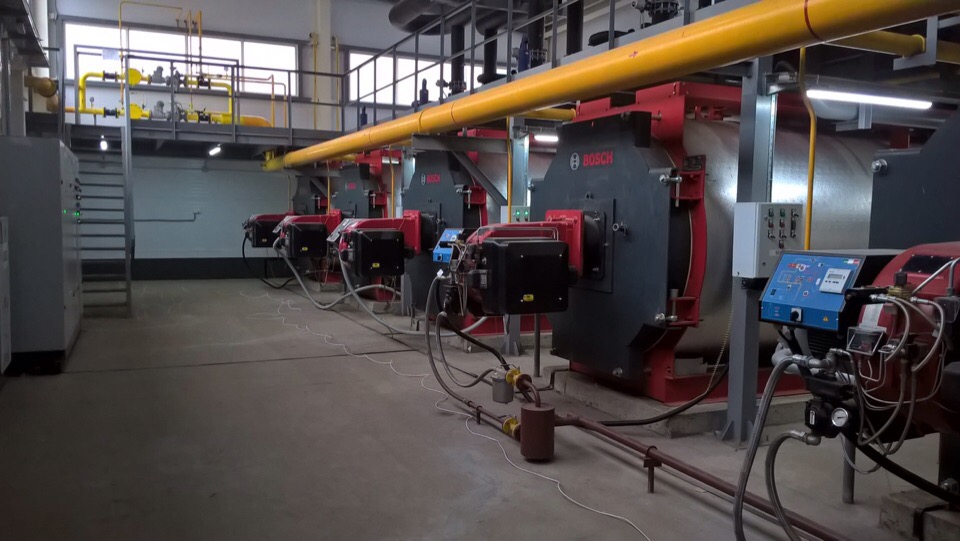

Котельная суммарной мощностью 30 МВт предназначена для отопления производственных и жилых зданий, горячего водоснабжения, один контур нагрева воды – на технологические нужды. Рабочее топливо – природный газ, резервное – лёгкое жидкое топливо.

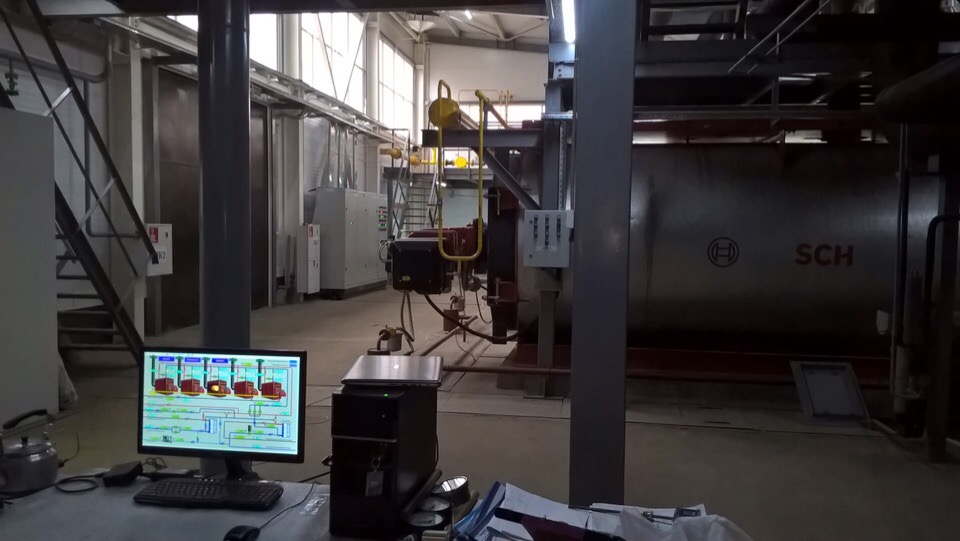

Полностью автоматическое управление основным и вспомогательным оборудованием с двумя АРМ оператора – одно по месту (контроль и управление), второе – на диспетчерском пункте (контроль).

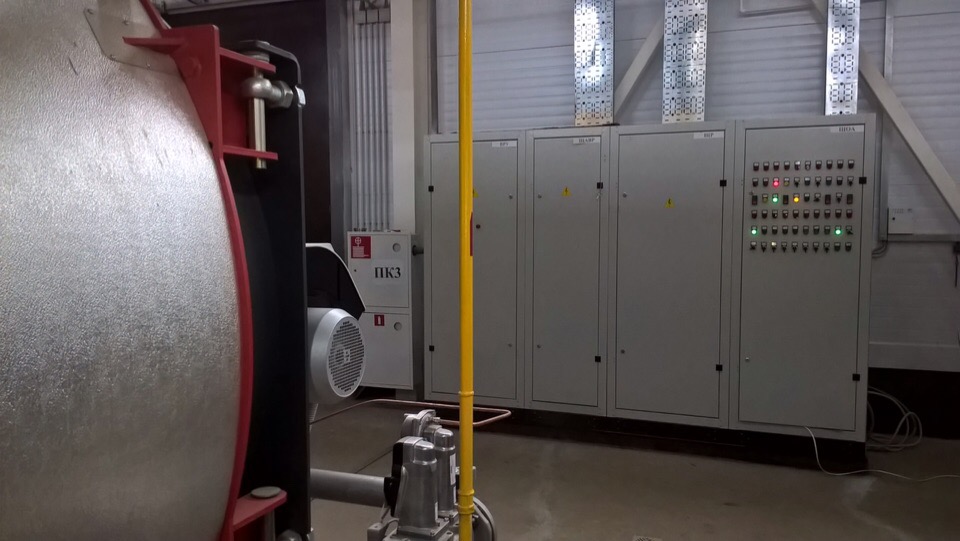

Разработка и изготовление комплекта щитового оборудования (ВРУ, Щит распределения, Щит автоматизации насосов, Щиты котлов, Щит общекотельной автоматики). Написание программного обеспечения. Выполнение пусконаладочных работ.

Щит автоматизации насосов – управление двумя насосами отопительного контура с одним ПЧ на два насоса. Управление – от щита общекотельной автоматики с заданием и поддержанием необходимой частоты вращения. Ротация насосов – по наработке рабочих часов. Автоматическое переключение на резервный насос при аварии рабочего. В составе щита: программируемое реле ОВЕН ПР110.

Щит котла разработан на базе контроллера ОВЕН ПЛК154 с модулем ввода/вывода дискретных сигналов ОВЕН МК110. Управление котлом в каскаде при автоматическом режиме с возможностью переключения в режим ручного управления котлом при отключении котла от каскада. Управление мощностью горелки, насосом рециркуляции, заслонкой на подаче котла со световой индикацией на двери щита (работа/авария оборудования). В составе щита: ПЛК154, МК110, БП14Б-24.

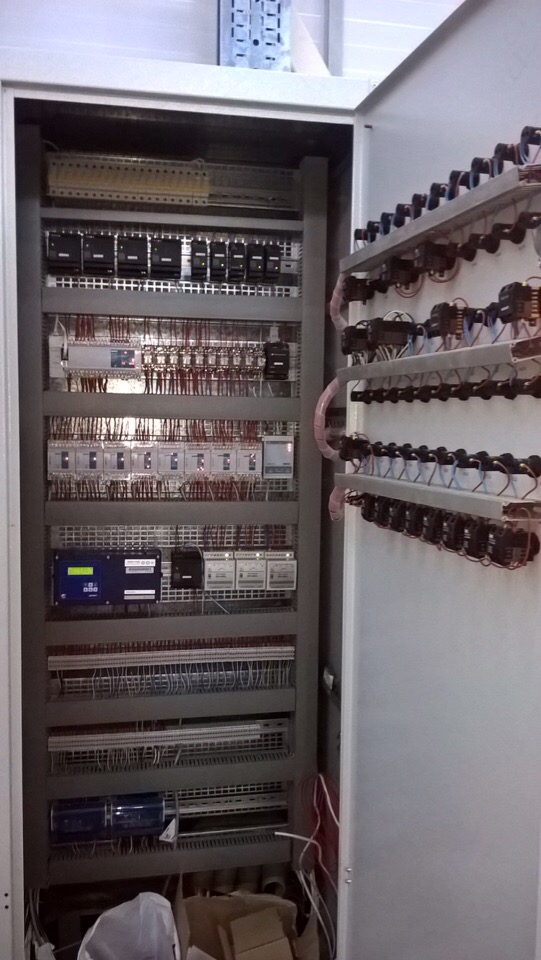

Щит общекотельной автоматики разработан на базе контроллера ОВЕН ПЛК160 с модулями МВ110-8А, МВ110-16Д и МУ110-16Р. Управление каскадом котлов с плавным регулированием мощности и отслеживанием рабочих часов котлов с ротацией при наработке определённого количества рабочих часов. Управление контурами: отопления (погодозависимый график), ГВС (постоянное поддержание температуры), технологический (постоянное поддержание температуры). Отслеживание состояния датчиков аварийных параметров (загазованность, пожар, проникновение, давление и температура воды в контурах) и состояния основного и вспомогательного оборудования (работа/авария). Светозвуковая индикация аварийных значений технологических параметров на двери щита. Световая индикация работы/аварии основного и вспомогательного оборудования. Возможность ручного управления основным и вспомогательным оборудованием с лицевой панели щита. В составе щита: ПЛК160, МВ110-8А, МВ110-16Д, МУ110-16Р, БП14Б-24, БП-60Б-24, ЕКОН134.
