Автоматизация котла ДКВр-10-13ГМ на базе контроллера ОВЕН ПЛК160

Компания: Инжиниринговая компания «ЭнергоСтандарт»

Город: Бийск

Используемая продукция ОВЕН:

• ПЛК160 [М02] контроллер для средних систем автоматизации с DI/DO/AI/AO (обновленный)
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• ДС универсальные кондуктометрические датчики уровня
• ПД100 модели 1х1 датчик давления общепромышленный для объектов ЖКХ
• ПД200-ДД интеллектуальный датчик дифференциального давления
• Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
• Модули дискретного вывода (с интерфейсом RS-485) МУ110

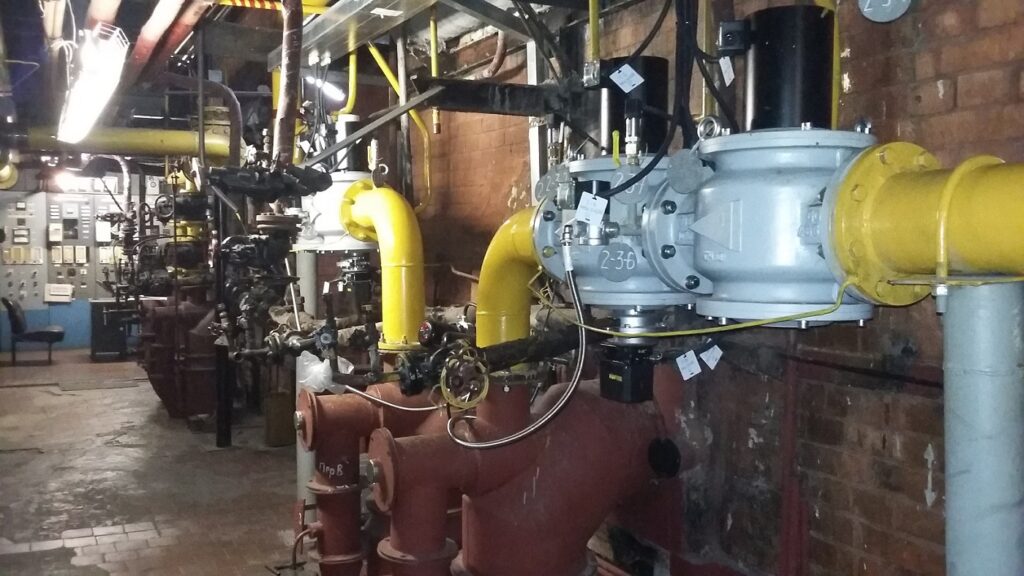

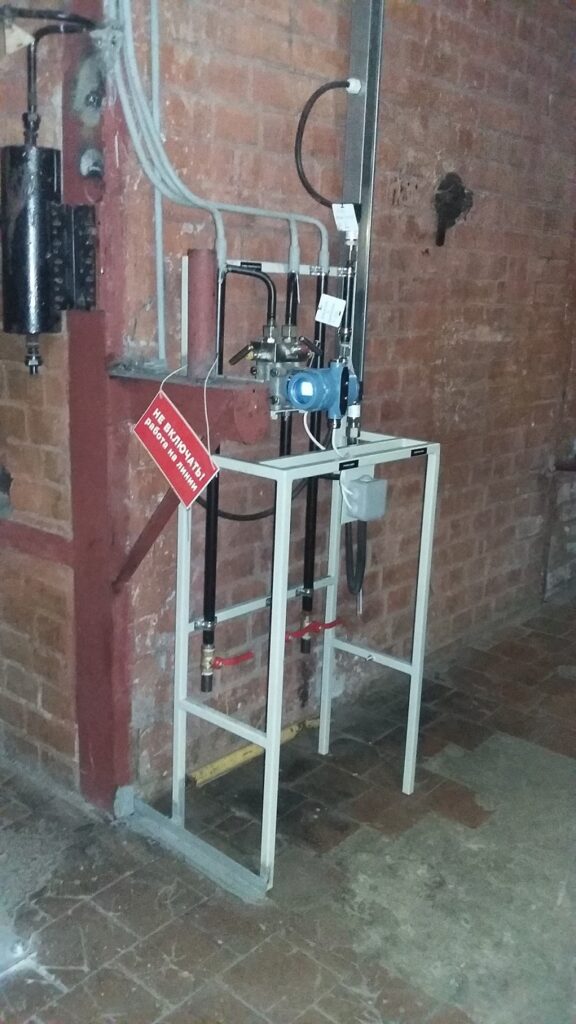

Система автоматизации разработана для котла ДКВр-10-13ГМ, установленного в котельной НПО «Поиск» п. Мурино Ленинградской области.

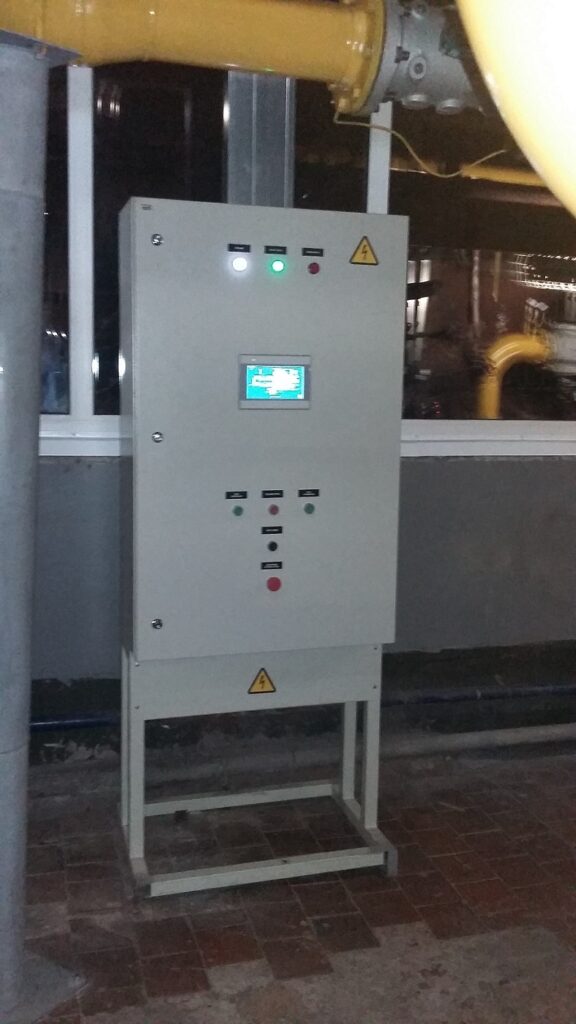

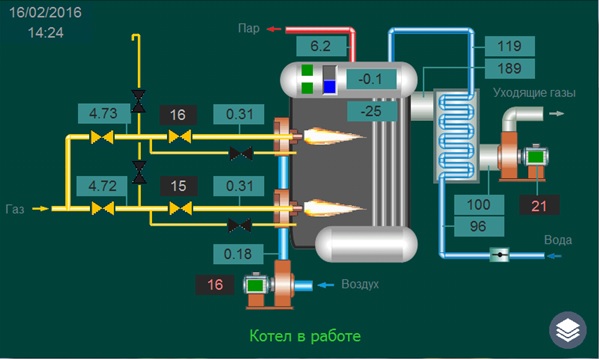

Система автоматизации выполнена на базе современного программно-технического комплекса (ПТК), разработанного и серийно выпускаемого компанией ОВЕН. Функции сбора и обработки информации, формирования алгоритмов управления, выработки управляющих команд выполняет программируемый контроллер ОВЕН ПЛК160 (далее ПЛК или контроллер) в комплекте с модулями ввода-вывода серии ОВЕН МВ110, МУ110. Данные о параметрах технологического процесса и состоянии оборудования отображаются на экране панели оператора Weintek 7”, установленной на дверце щита.

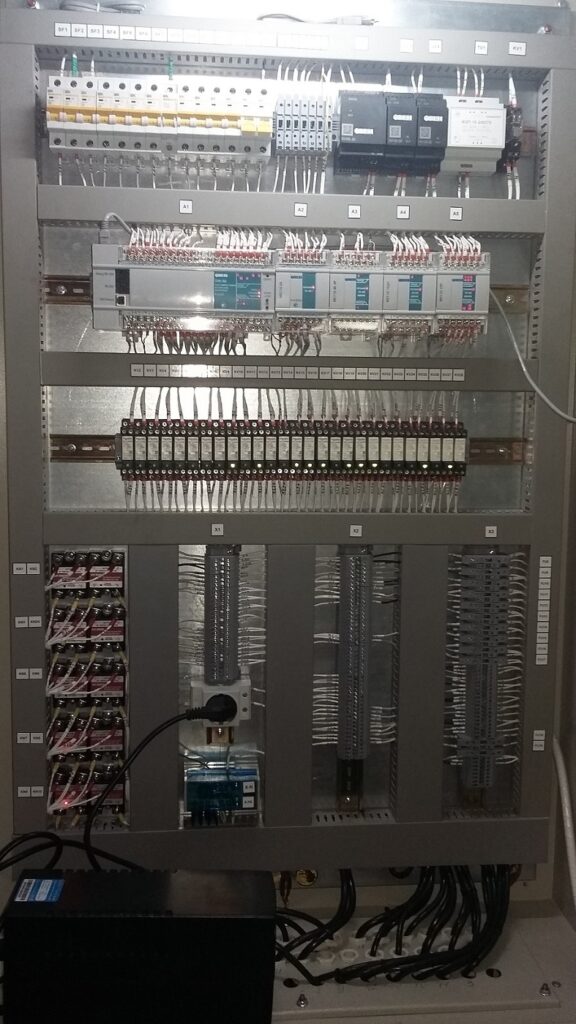

Щит и оборудование, предназначенное для работы с ним, обеспечивают выполнение следующих функций:

• автоматический пуск и останов котла;
• автоматический прогрев котла;
• плавный выход котла на заданную нагрузку;
• измерение и индикацию основных параметров и состояния оборудования;
• контроль и защиту по основным технологическим параметрам;
• нормативные блокировки;

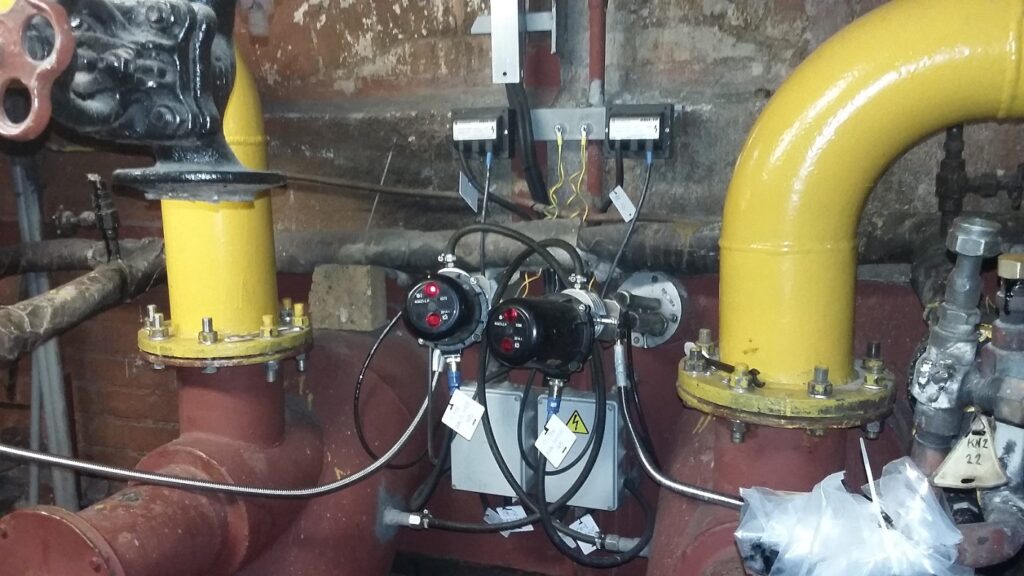

• автоматическую проверку герметичности газовых предохранительных запорных клапанов (ПЗК);
• сигнализацию аварийных отклонений параметров, запоминание первопричины аварийного останова котла;
• защиту (прекращение подачи топлива к горелке) и светозвуковую сигнализацию при аварийном отклонении от заданных значений технологических параметров в соответствии с требованиями СП 89.13330.2012 «Котельные установки»;
• проверку защит на работающем котле (в соответствии с нормативной документацией предусматривается блокировка одновременного запуска двух и более проверок защит);
• дистанционное управление преобразователями частоты (ПЧ) дутьевого вентилятора дымососа;

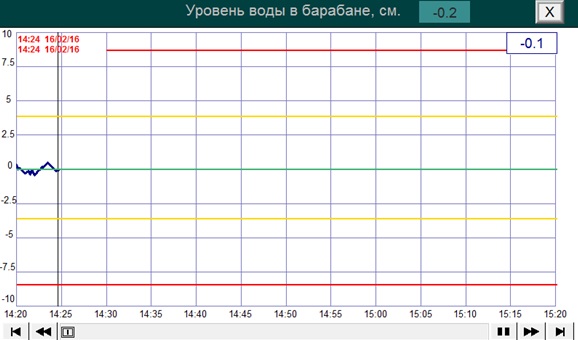

• автоматическое регулирование по ПД алгоритму: разрежения в топке котла, соотношения газ-воздух, давления пара и уровня воды в барабане котла.
