Автоматизация котлового контура и пеллетного котла Ротекс-200

Компания: ИП Гребенкин АВ

Город: Архангельск

Используемая продукция ОВЕН:

• ПР200 программируемое реле с дисплеем

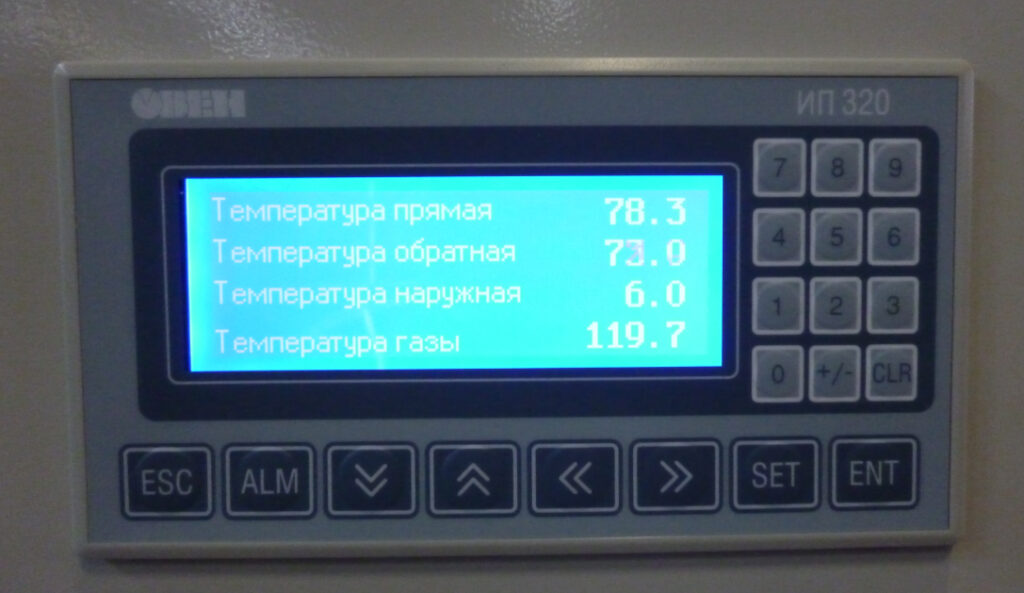

• ИП320 графическая монохромная панель оператора
• ВБ1 бесконтактные емкостные датчики
• БП02Б, БП04Б, БП07Б, БП14Б блоки питания для датчиков
• БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
• ТРМ12 обновленный ПИД-регулятор для задвижек с RS-485
• Сигнальные лампы, звонки, двухцветные индикаторы MT22
• Винтовые клеммы
• Кабельные хомуты
• ПЧВ1 и ПЧВ2 преобразователь частоты
• ГЗ.16 и ГЗ.25 гильзы защитные сварные на диаметры 8 и 10 мм
• ДТС3ххх датчики температуры для систем отопления, вентиляции и кондиционирования (HVAC)

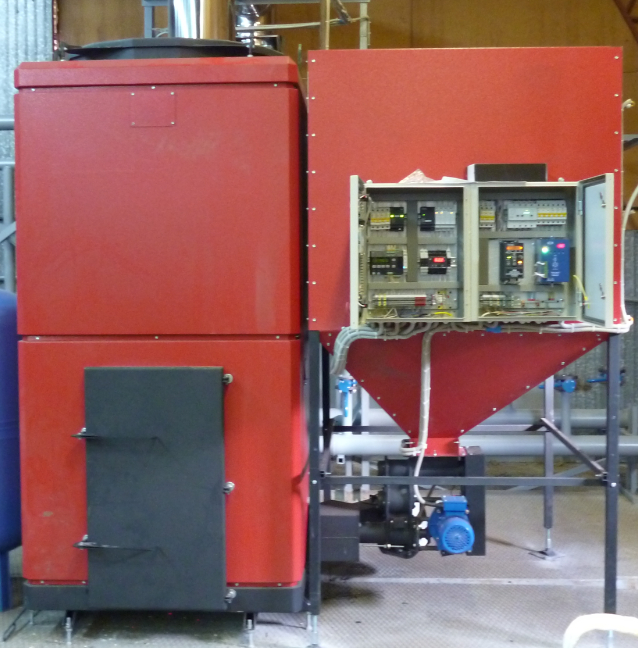

Разработана система автоматического управления и диспетчеризации одного пеллетного котла Ротекс-200 в каскаде (согласно ТЗ заказчика, котельная построена и запущена в работу на 1/3, при вводе в строй остальных 2/3 все будет связываться в общую систему).

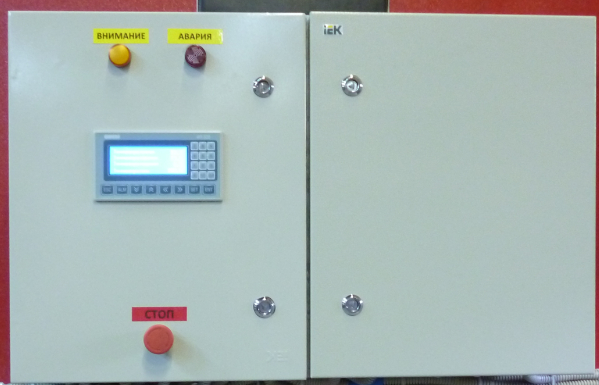

Система управления построена на базе оборудования ОВЕН. В основе системы управления – программируемое реле с индикацией ПР200, панель оператора ИП320, измеритель-регулятор ТРМ12, емкостные датчики ВБ1, термопреобразователи ДТС035Л, ДТС125Л и ДТПL035Л, частотный преобразователь ПЧВ101-К75, блоки питания, светосигнальная аппаратура MEYERTEC.

Основные функции

• Поддержание температуры теплоносителя на входе в котел не ниже +65 °С (трёхходовой клапан).
• Регулирование температуры теплоносителя на выходе из котла в пределах 70 – 90 °С, в зависимости от уличной температуры воздуха.
• Защита котла от перегрева.

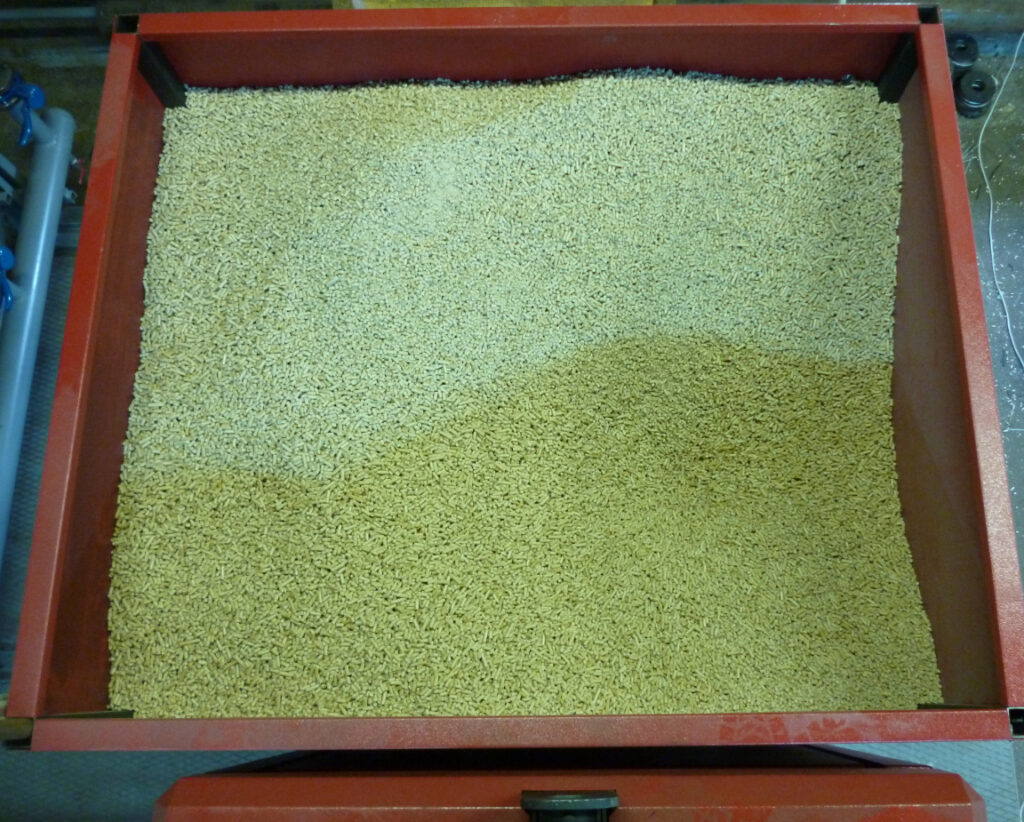

• Контроль запаса топлива в бункере.

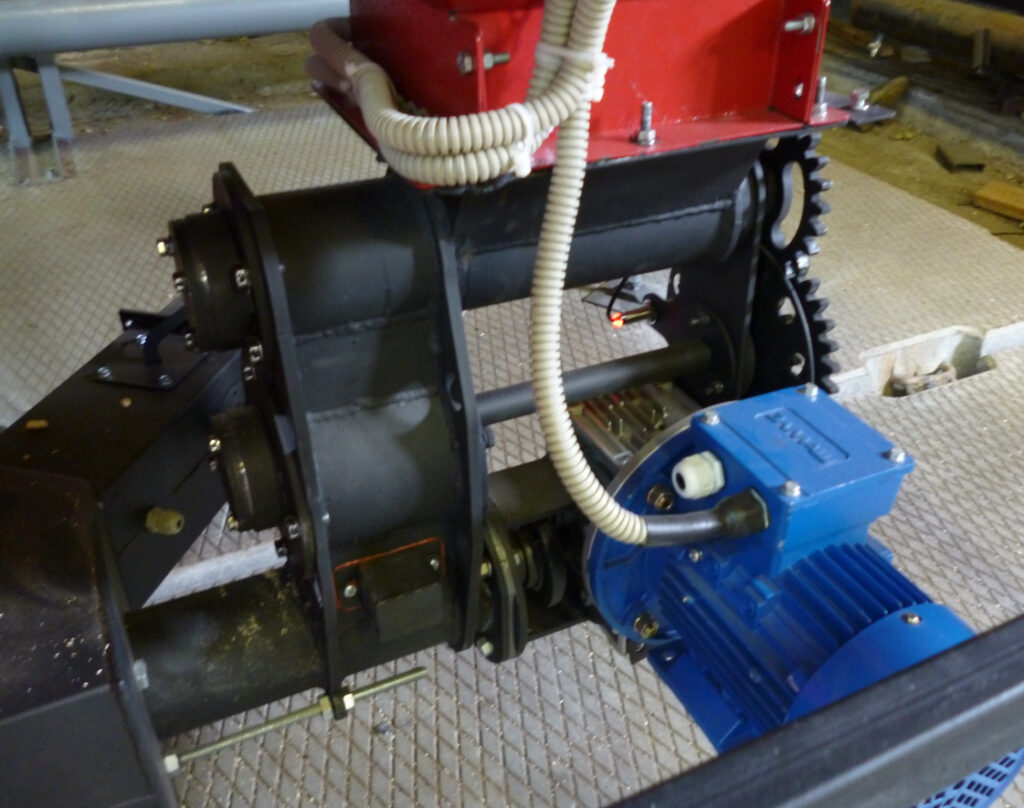

• Контроль вращения шнека подачи пеллет с функцией автоматического расклинивания.
• Управление подачей топлива.
• Контроль наличия пламени.
• Управление подачей воздуха.
• Принудительное ограничение мощности котла.
• Снижение температуры на выходе котла по расписанию.
• Управление двумя котловыми насосами (основной/резерв/ротация).
• Контроль чистоты теплообменника.
• Защита от некачественного электроснабжения.
• Контроль циркуляции теплоносителя и прочее.

После окончания монтажа остальных котлов и контуров нагрузок предполагается диспетчеризация.
