Автоматизация теплового пункта

Компания: ООО «РесурсАвтоматика»

Город: Минск

Используемая продукция ОВЕН:

• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
• ДТСхх5 термосопротивления с коммутационной головкой
• ПД100 модели 1х1 датчик давления общепромышленный для объектов ЖКХ
• СП3хх сенсорные панели оператора

На базе оборудования ОВЕН разработана система управления тепловым пунктом. Питание электрооборудования системы управления осуществляется от трехфазной сети переменного тока напряжением 380 В ±10 % и частотой 50 Гц ±1 % (3 фазы N+PE). Номинальный ток вводного выключателя Iн.= 100 А.

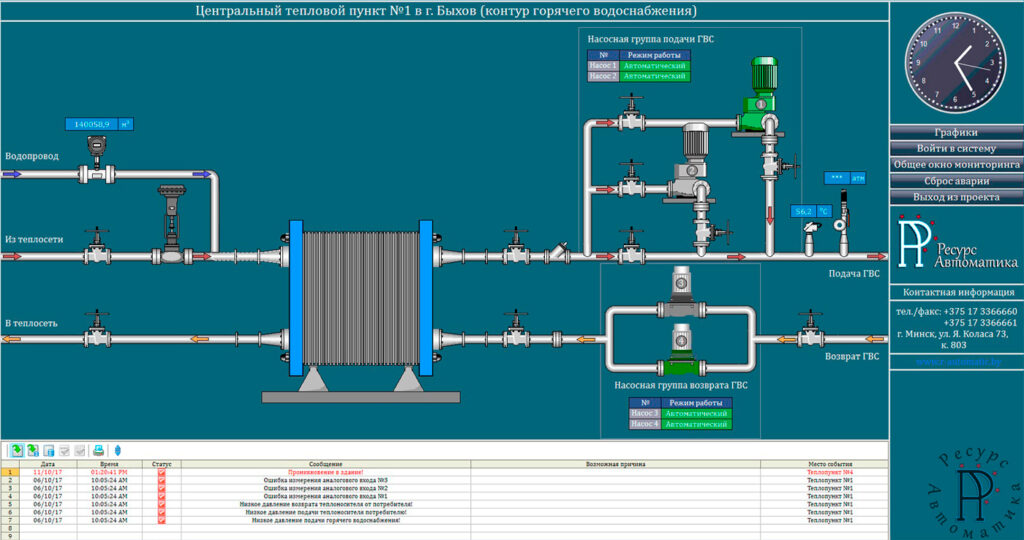

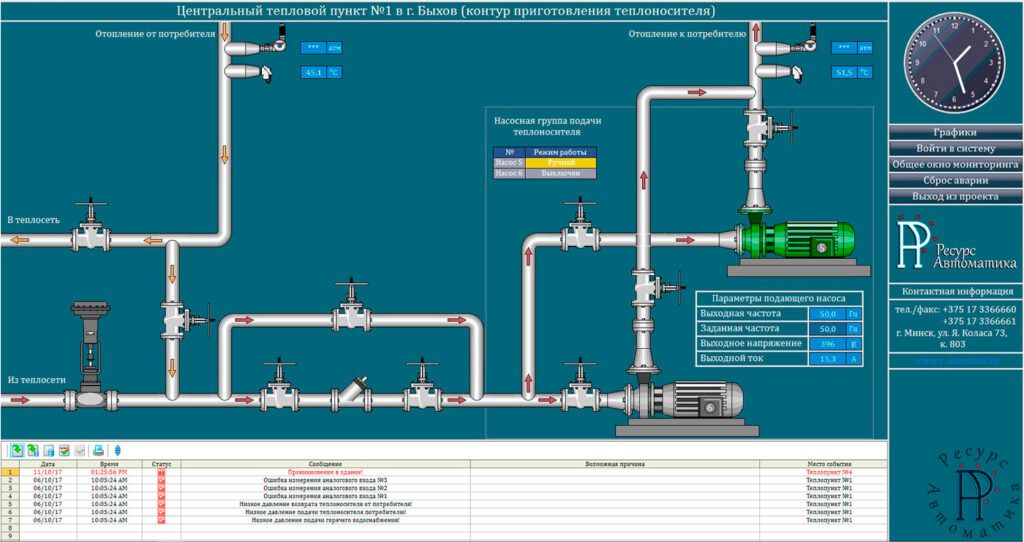

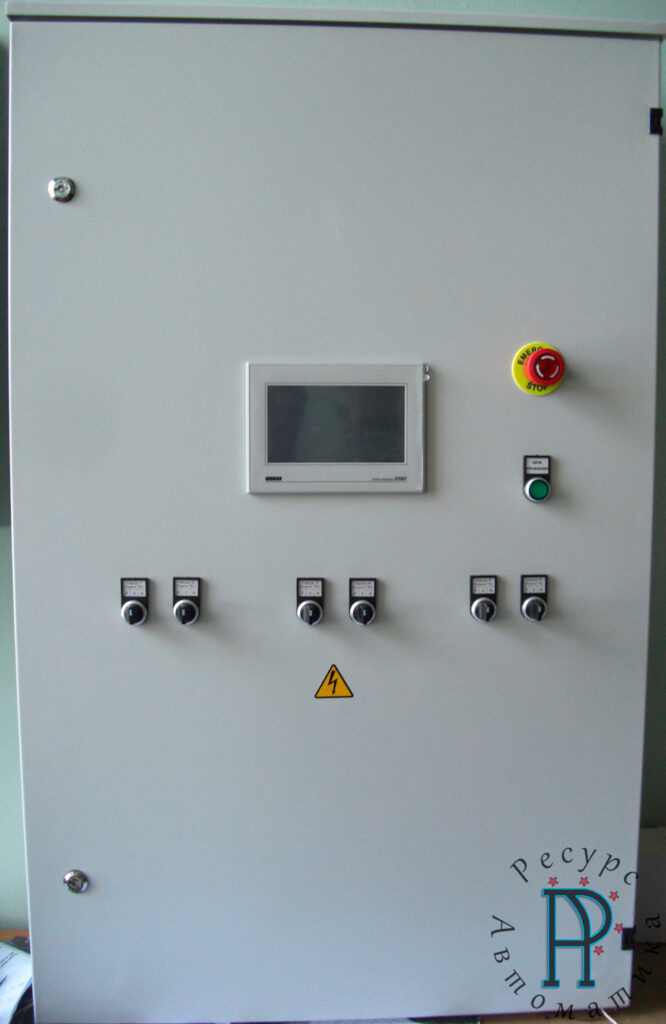

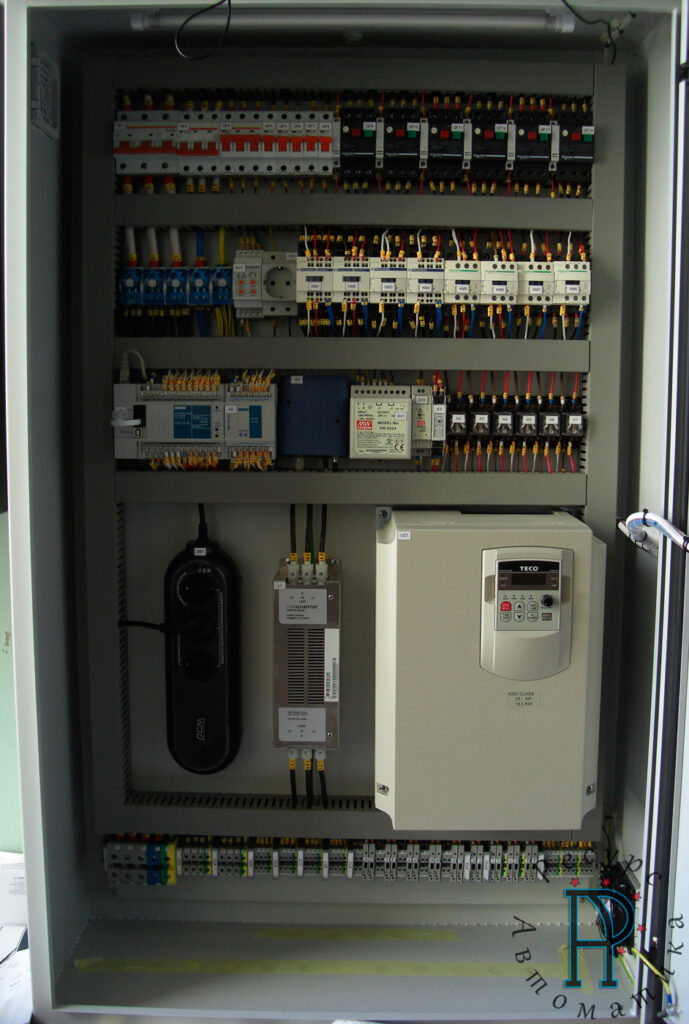

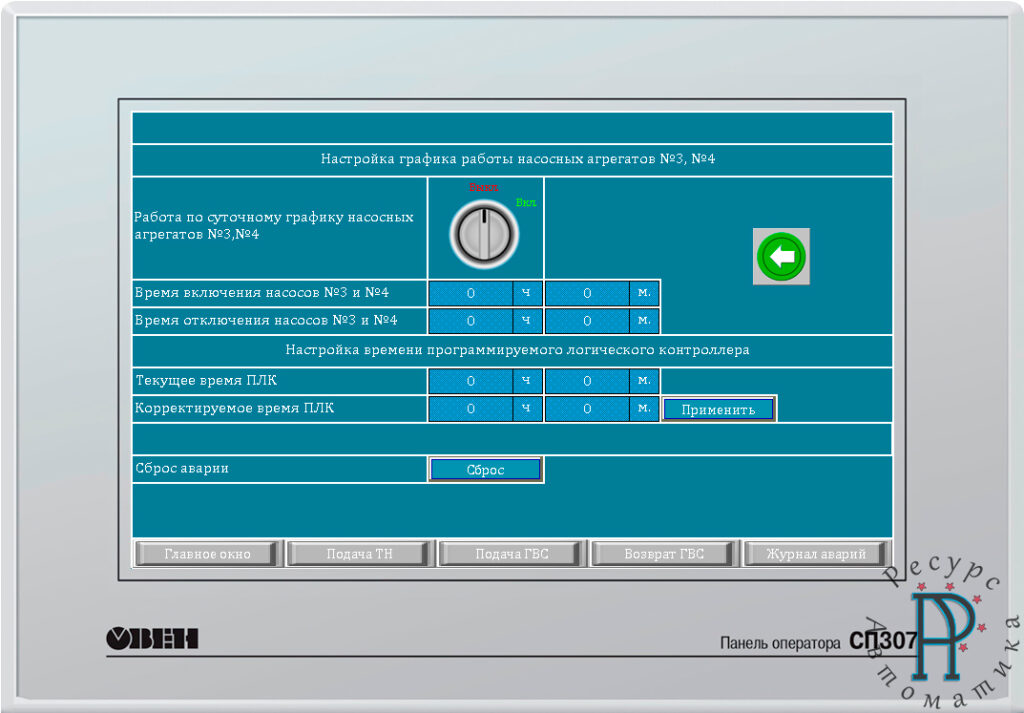

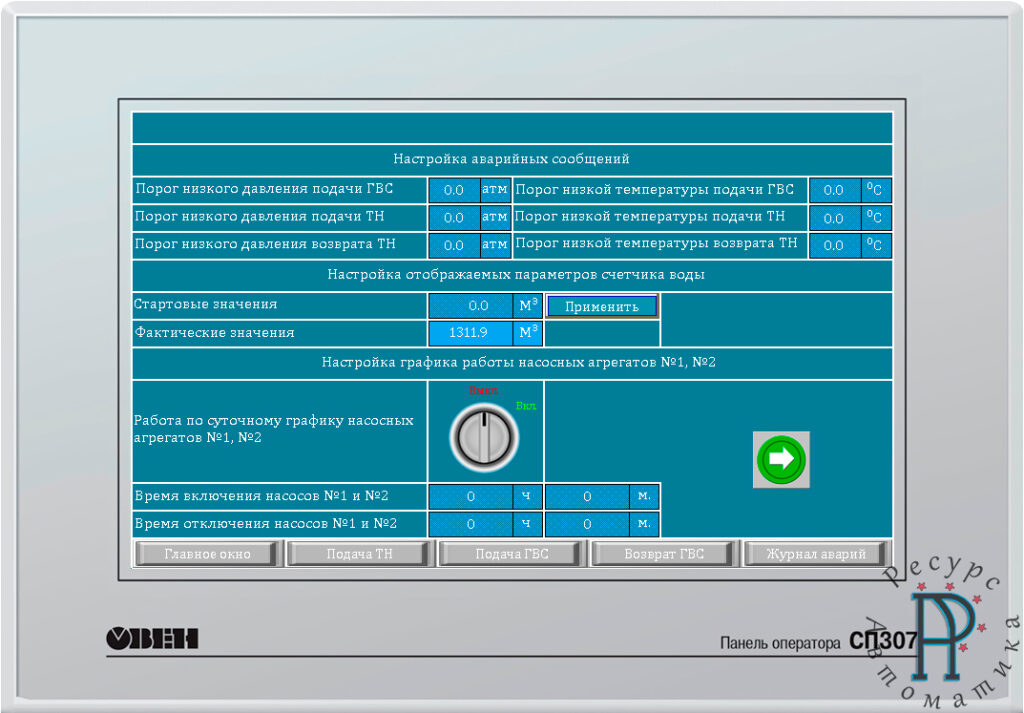

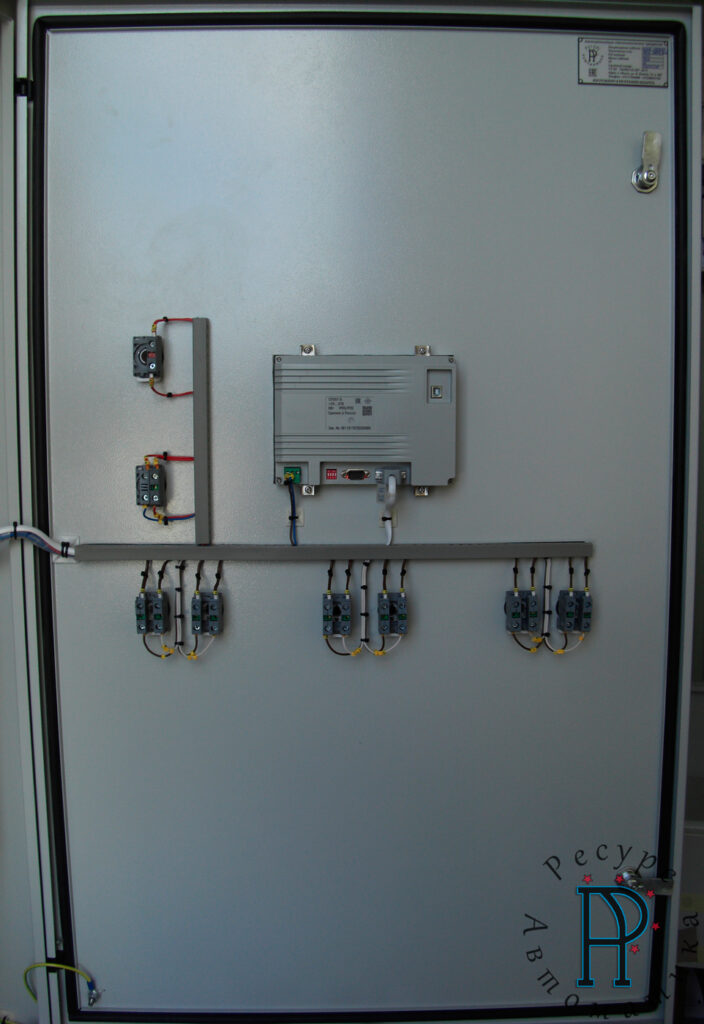

Общее управление системой осуществляется программируемым контроллером ОВЕН ПЛК110. В системе также используется сенсорная панель оператора ОВЕН СП307, модуль ввода аналоговых сигналов ОВЕН МВ110-224.8А, датчик температуры ОВЕН ДТС035Л и датчик давления ОВЕН ПД100.

Система управления обеспечивает

• управление вращением шести насосных агрегатов как с помощью частотно-регулируемого привода, так и прямого включения насосных агрегатов в сеть при помощи контакторов;
• сбор данных с прибора учета расхода воды;
• контроль проникновения в павильон теплового пункта и сигнализацию информации на диспетчерский пункт;
• контроль всех аварийных ситуаций и передачу их на диспетчерский пункт;
• смену насосных агрегатов в зависимости от времени наработки;
• автоматический ввод резервного насосного агрегата в работу при выходе из строя основного;

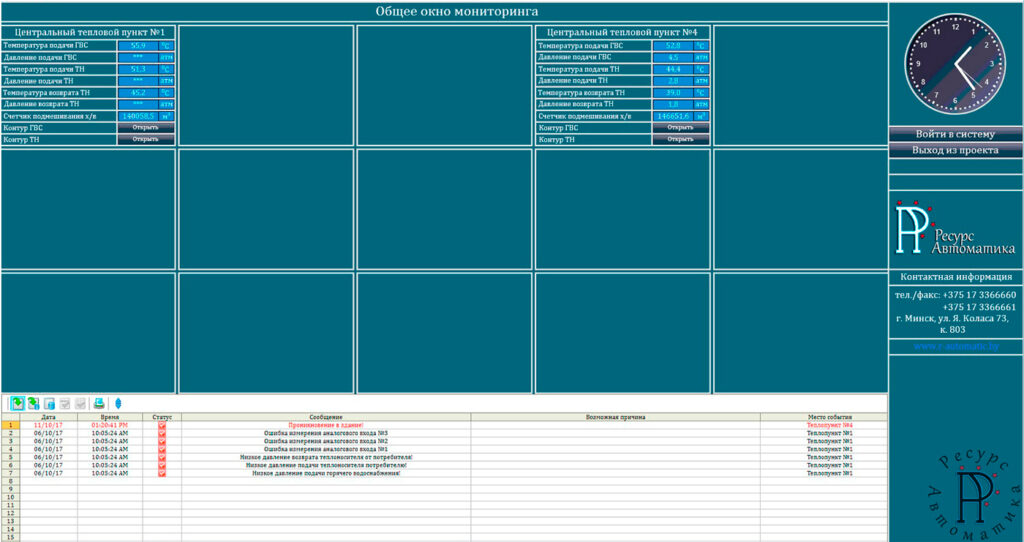

• подключение в локальную сеть Ethernet для связи с верхним уровнем посредством канала связи GPRS с помощью модема.

Питание внутренних цепей управления, сигнализации, внешних полевых устройств осуществляется напряжением =12/24 В.
