Автоматизированная система сбора и обработки информации о состоянии 4-х котлов центральной котельной

Компания: ООО АНТРЕЛ-Автоматизация

Город: Волгоград

Используемая продукция ОВЕН:

• ПЛК100/150/154 контроллеры для малых систем с AI/DI/DO/AO

Разработана система сбора и обработки информации о состоянии котлов №1–№4 центральной котельной и передачи информации в заводскую компьютерную сеть.

В основе системы управления — программируемый контроллер ОВЕН ПЛК150.

Назначение системы:

• автоматизированный контроль состояния водогрейных котлов;
• сбор информации через периферийные устройства с различными протоколами;
• передача технологических параметров в локальную вычислительную сеть завода;
• передача данных в СУБД MSSQL с последующей обработкой в 1С;

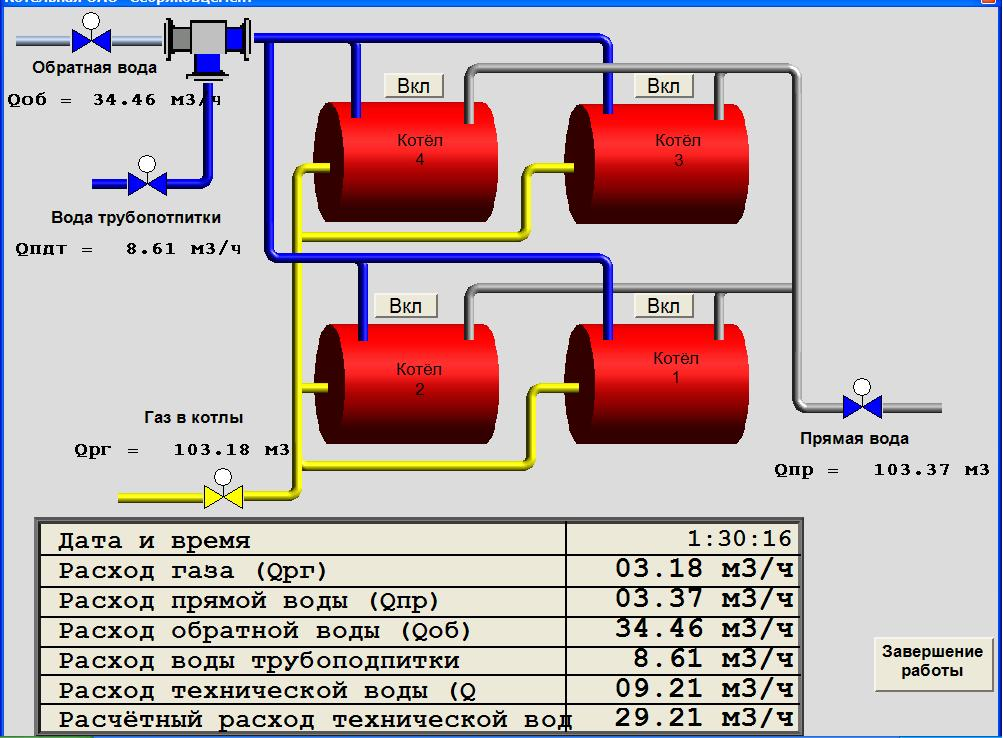

• отображение состояния котлов №1-№4;
• ведение архива событий и основных параметров системы.

Система была разработана на основе двух SCADA-систем. При этом основной являлась MasterSCADA, позволяющая собирать и передавать данные из нескольких OPC-серверов одновременно.

Вспомогательная система CODESYS являлась средой программирования для контроллера ОВЕН ПЛК150 и промежуточным OPC-сервером для основной системы.
