Компания: ООО «РиА»
Город: Ростов-на-Дону
Используемая продукция ОВЕН:
- ПР-МИ485 модуль интерфейсный
- ПР114 программируемое реле с поддержкой аналоговых сигналов для локальных систем
- ИП320 графическая монохромная панель оператора

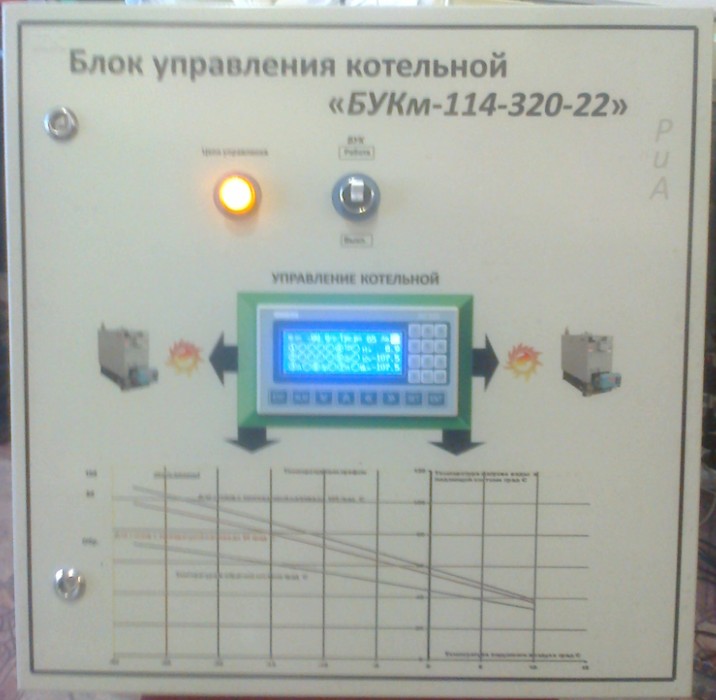

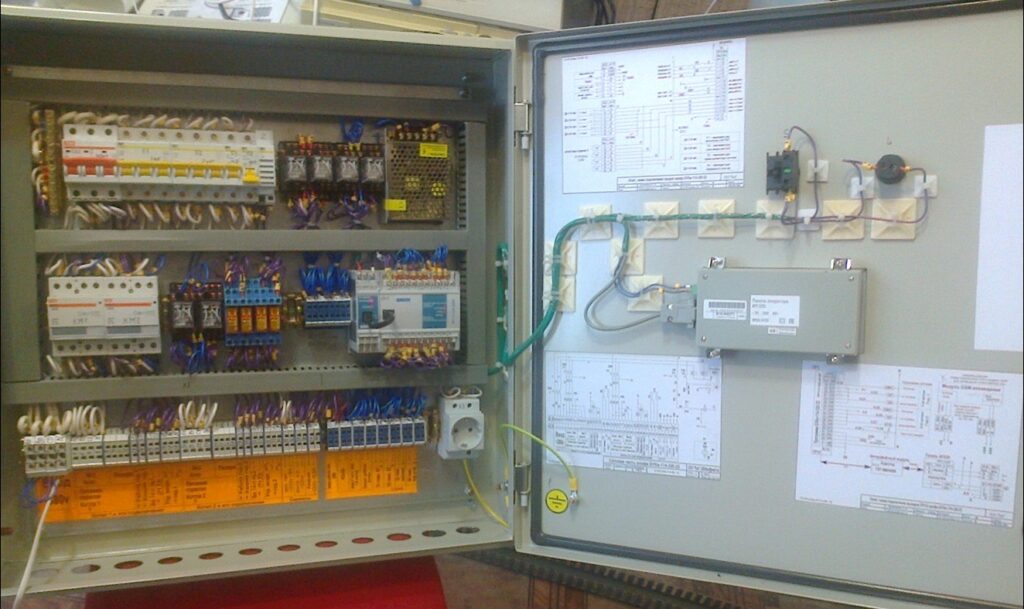

Блок управления автоматической котельной (БУКм) разработан на базе оборудования ОВЕН и предназначен для управления любым количеством котлов в различных вариантах исполнения котельных.
БУКм обеспечивает:
- Автоматическое управление энергозависимым котельным оборудованием (двумя газовыми дутьевыми горелками).
- Автоматическое или ручное управление котельным оборудованием, состоящим из 2-х отопительных энергозависимых котлов с отдельным дымоотводом в каждом котле, оборудованным одной газовой дутьевой горелкой, в общем закрытом котловом контуре в комплекте с газовыми дутьевыми горелками, оборудованными менеджерами (автоматическим электронным блоком безопасности) горения, имеющих одну и более ступеней горения для немодулированного управления ими.
- Ручное или автоматическое (с заданным интервалом смены работы) управление работой котловыми горелками, установленными в водогрейных котлах. АВР (автоматическое включение резерва) котлов работает по заданному алгоритму смены работы котлов через определенное (запрограммированное оператором) время и включает резервный котел при отказе работающего (по команде отказа оборудования с работающей горелки или срабатыванием защиты автоматического выключателя электропитания каждого котла).
- Автоматическое управление мощностью 2-х газовых горелок по каждой ступени (1- и 2-ступенчатыми), установленных в отопительных котлах, что позволяет удерживать заданную температуру теплоносителя в подающем трубопроводе каждого котла, согласно введенного оператором графика в зависимости от температуры наружного воздуха. Наличие 2-х встроенных независимых регуляторов (самонастраивающийся PID-регулятор и регулятор-ограничитель – на выбор) на каждую горелку (выход «вкл.-выкл.» — перекидной контакт реле управления мощностью горелок) позволяют легко адаптировать процесс регулирования для точного поддержания температуры воды на выходе котельной.
- Автоматическую регулировку температуры теплоносителя в подающем трубопроводе каждого котла с учетом температуры наружного воздуха (плавающая уставка) по заданному оператором графику (строящегося по 5-ти точкам).
Основные функциональные возможности при выборе режимов работы БУКм
БУКм позволяет вести в автоматическом режиме независимую работу 2-х отопительных котлов по заданному оператором графику нагрева котловой воды в зависимости от температуры наружного воздуха, в различных логических вариантах, а именно:
- Работа только одного выбранного котла.
Постоянная работа только одного их двух, выбранных оператором котлов, в автоматическом режиме (Режим 1 или 2, с назначением работы только одного котла или установкой смены работы котлов – время устанавливается на экране панели оператора).
- Работа одного или двух котлов, работающих попеременно с заданным интервалом времени.
Работа попеременно по одному из двух котлов в автоматическом режиме со сменой установленного оператором времени работы котлов (Режим 1 или 2, с назначением работы двух котлов).
- Работа двух котлов.
Работа двух котлов в автоматическом режиме (Режим 3, с назначением работы двух котлов).
- Поддержка работы вторым котлом при понижении температуры наружного воздуха.
Работа попеременно по одному из двух выбранных котлов в автоматическом режиме со сменой установленного оператором времени работы котлов. При понижении температуры наружного воздуха, ниже установленного оператором, включаются в работу сразу два котла (Режим 1 или 2, с назначением работы двух котлов и включенной поддержке резервного котла).
- Режим ГВС-лето.
Выбор работы котлов (включить или выключить) при достижении максимальной температуры наружного воздуха (максимальной 5-й точки) в соответствии с введенным оператором графиком уставок (Режим ГВС-лето, при включенном режиме – разрешение работы котлов, при выключении – запрет работы котлов для всех режимов при превышении температуры наружного воздуха установленной 5-й точки графика).
- Режим Быстрый старт.
Включение в работу сразу двух котлов для быстрого достижения температуры коллектора, заданной оператором уставки (быстрого старта), после этого – запуск в работу продолжается попеременно по одному из двух котлов в автоматическом режиме со сменой установленного оператором времени работы котлов (Режим 1 или 2, с назначением работы двух котлов и включением режима быстрого старта).
- Режим Ведомый.
Совместная работа БУКм с другими или аналогичными системами управления котлами в качестве ведомого или ведущего при соответствующих настройках оператора, что позволяет вести индивидуальное, по запрограммированному оператором алгоритму, включение котлов в работу при изменении температуры наружного воздуха (Режим 1 или 2, или 3, с назначением работы двух или одного котла с возможностью включенной или выключенной поддержкой резервного котла и включении режима Ведомый, т.е. разрешение работы котлов (в различных режимах, описанных выше), с понижением температуры наружного воздуха ниже заданной оператором. При выключенном режиме Ведомый БУКм работает как Ведущий.
- Дополнительный режим защиты от перегрева.
Возможность включения защиты котлов при превышении заданной оператором уставки температуры коллектора в любом режиме. Эта защита необходима, если один из котловых термометров начнет фиксировать некорректные показания, что может привести к повышенным показаниям коллектора. Данная защита включается путем включения защиты по коллектору в одном из экранов настроек.
Сочетание всех описанных режимов дает широкие возможности применения БУКм в различных вариантах исполнения котельных для управления любым количеством котлов.
