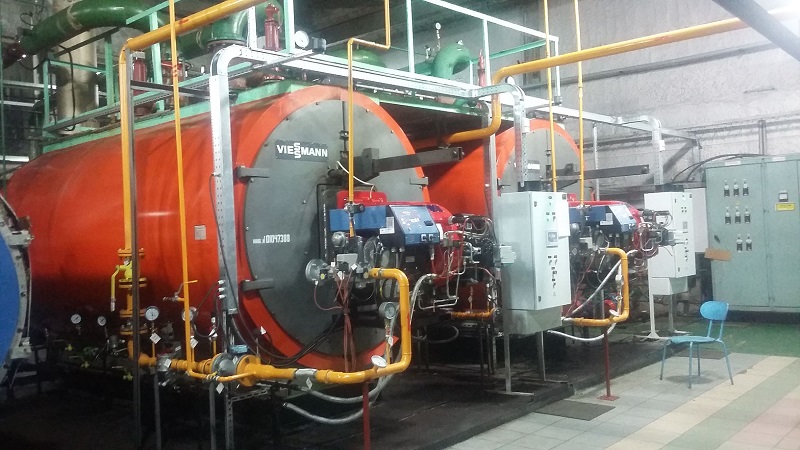

Котельная г. Лабытнанги

Компания: ООО «ИК»ЭнергоСтандарт»

Город: Бийск

Используемая продукция ОВЕН:

• Модули дискретного вывода (с интерфейсом RS-485) МУ110
• Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110
• ДТСхх5 термосопротивления с коммутационной головкой
• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• ПД100 модели 1х1 датчик давления общепромышленный для объектов ЖКХ
• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• СП3хх сенсорные панели оператора
• MasterSCADA 3.Х

Автоматизация работы котла

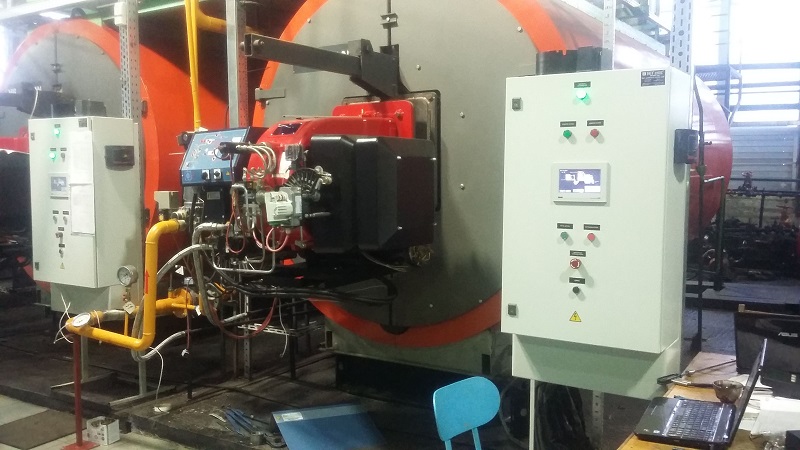

Автоматизация работы котла построена на совместной работе программируемого контроллера ОВЕН ПЛК110 в щите ЩУК и автомата горения, встроенного в горелку.

Система автоматизации обеспечивает выполнение следующих функций:

• автоматический запуск, останов котла, режим «Ожидание» при избытке тепла;
• автоматический розжиг котла при помощи автомата горения, управление прогрессивной горелкой, контроль состояния горелки, ручное управление мощностью горелки;
• регулирование температуры воды на выходе котла;
• защиту котла, обеспечивающую его останов при отклонении технологических параметров от нормы с запоминанием первопричины аварии;
• ручной аварийный останов котла;
• аварийную световую и звуковую сигнализацию при отклонении технологических параметров от нормы;
• контроль, регистрация и архивирование значений технологических параметров.

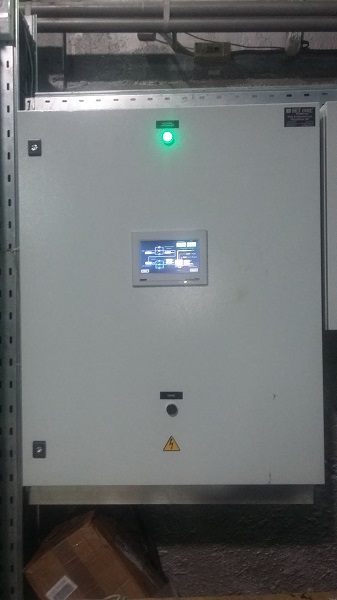

Контроль за технологическим процессом осуществляется по показывающим приборам по месту. Управление технологическим процессом и оборудованием котла выполняется органами управления, расположенными в ЩУК.

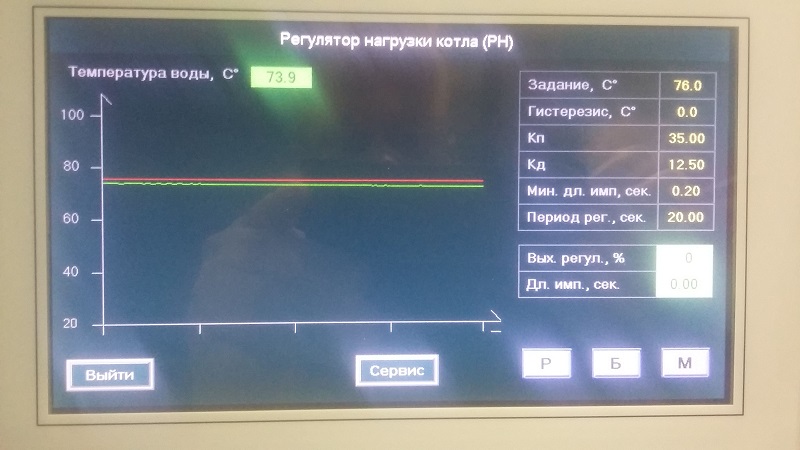

Для поддержания оптимальных режимов работы котла предусмотрено плавное регулирование процесса горения, нагрузки котла – алгоритм регулятора заложен в ПЛК110.

Схема защиты предусматривает останов котла, выполняемый аварийной отсечкой топлива, с запоминанием первопричины аварии с звуковой и световой сигнализацией при отклонении контролируемых параметров от нормы.

Система автоматизации вспомогательного оборудования котельной

Система автоматизации вспомогательного оборудования котельной реализовано на базе ОВЕН ПКЛ110:

Система автоматизации общекотельного оборудования обеспечивает:

• регулирование давления котловой и подпиточной воды путем управления соответствующими насосами, защита от «сухого хода», автоматический ввод резервного насоса;
• регулирование температуры обратной воды к котлу путем управления насосами рециркуляции;
• регулирование подпитки котлового контура;
• учет тепловой энергии, теплоносителя;
• управление главными отсекателями газа и жидкого топлива;
• контроль, регистрацию и архивирование значений технологических параметров;
• контроль превышения допустимой концентрации оксида углерода и метана в котельной;
• аварийную светозвуковую сигнализацию при отклонении технологических параметров от нормы, а также:
• при срабатывании АВР или аварии насосов;
• при понижении давления обратной воды теплосети;
• при превышении ПДК оксида углерода и метана;
• возникновении пожара;
• при закрытии отсекателей топлива.

Технологические блокировки, срабатывание защиты, контроль и управление осуществляются на базе программируемого логического контроллера ОВЕН ПЛК110, обеспечивающего реализацию основных алгоритмов управления, регулирования, защиты и сигнализации.

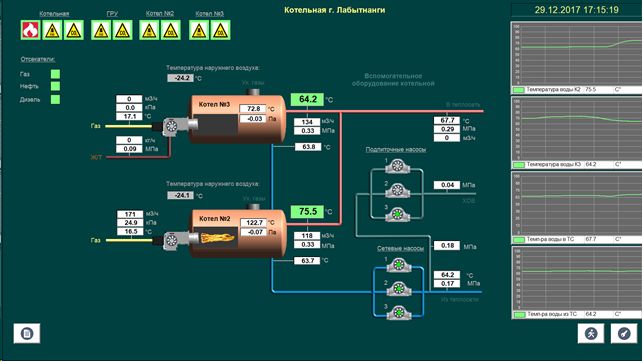

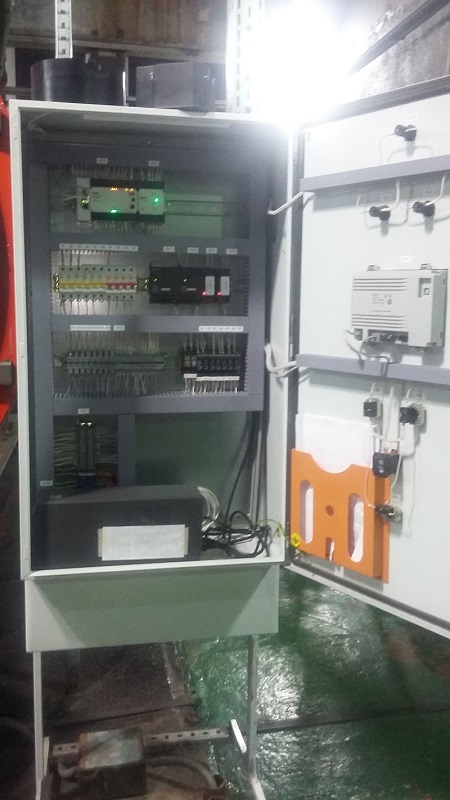

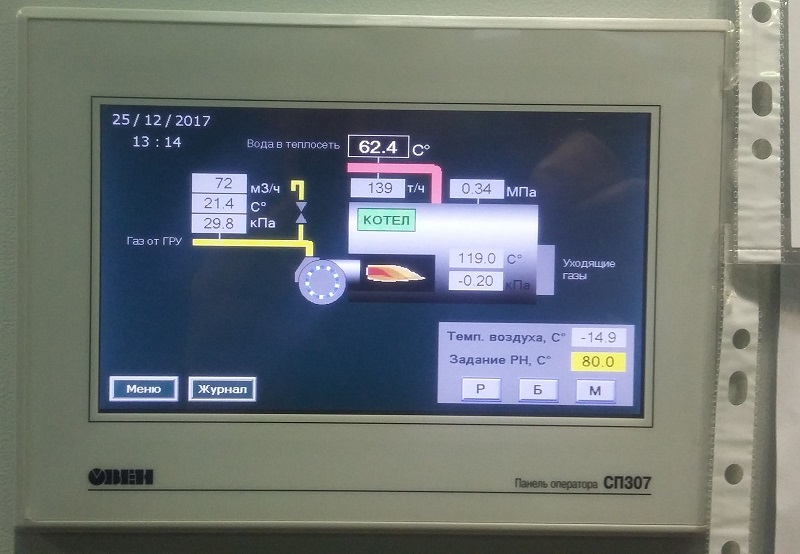

Всего в системе управления котельной задействованы три контроллера ОВЕН ПЛК110 (обновленная модификация), три сенсорных панели оператора ОВЕН СП307-Б, модули ввода/вывода ОВЕН МВ110-224.16ДН (3 шт.), МУ110-224.8Р (3 шт.) и МВ110-24.8АС (3 шт.), SCADA MSRT1000-NET PRO, а также датчики температуры ОВЕН ДТС035Л и преобразователи давления ОВЕН ПД100-ДИ.
