Модернизация щита управления парового котла КТ-500

Компания: Частное лицо

Город: Солнечногорск

Используемая продукция ОВЕН:

• ТРМ202 двухканальный регулятор с универсальным входом и RS-485
• 2ТРМ1 обновленный погодозависимый двухканальный регулятор с RS-485
• ДТСхх5 термосопротивления с коммутационной головкой
• ДС универсальные кондуктометрические датчики уровня
• Кнопки, переключатели, джойстики, лампы в металлическом исполнении IP65 MTB2-B

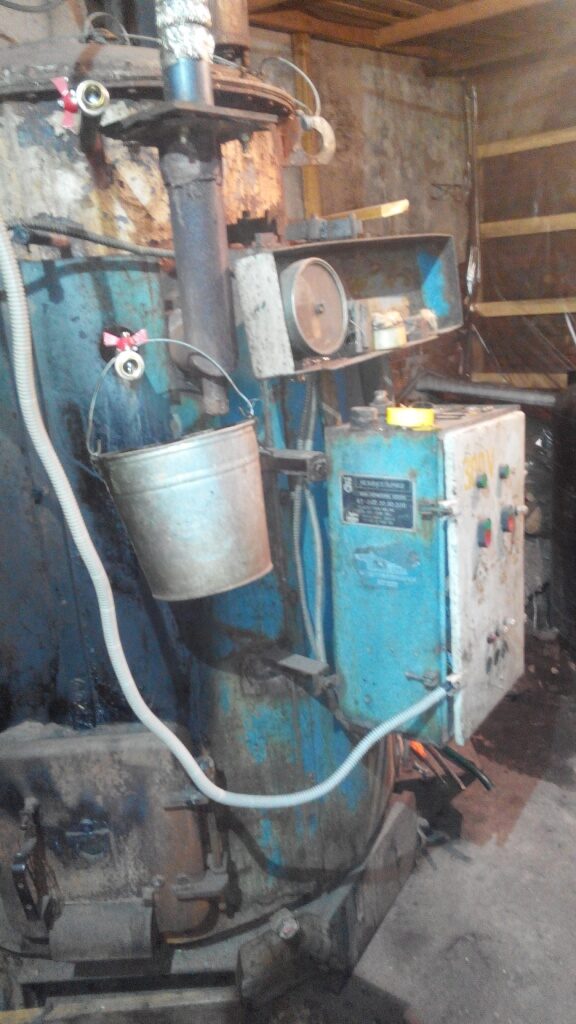

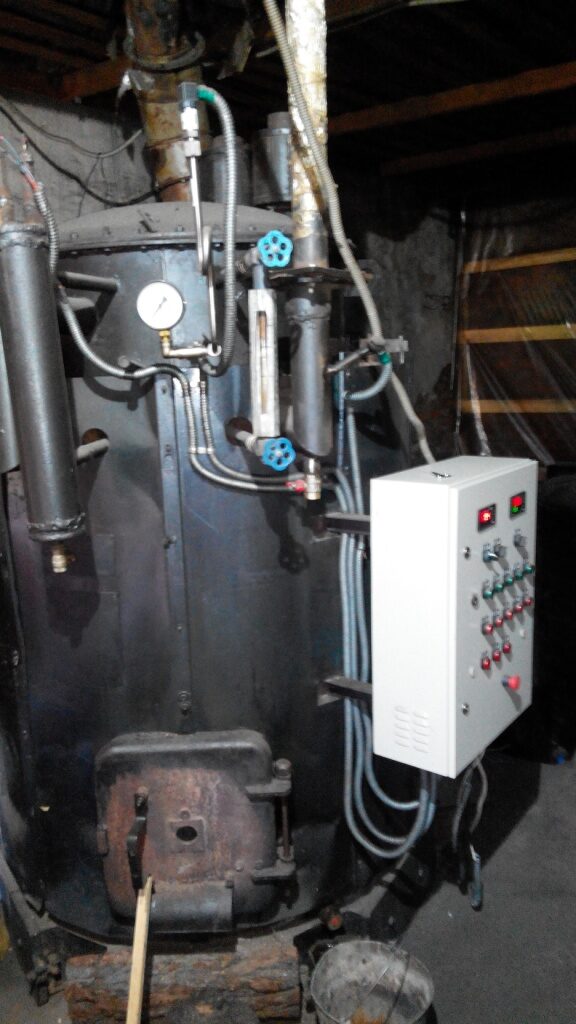

На базе оборудования ОВЕН осуществлена модернизация блока управления дровяного котла-парообразователя КТ-500 1987 года выпуска, используемого в качестве источника тепла для сушильной камеры древесины и отопления производственных помещений. Заводская автоматика уже не обеспечивала безопасной и бесперебойной работы. После анализа заводской схемы управления была разработана новая на современной элементной базе с учетом требований заказчика.

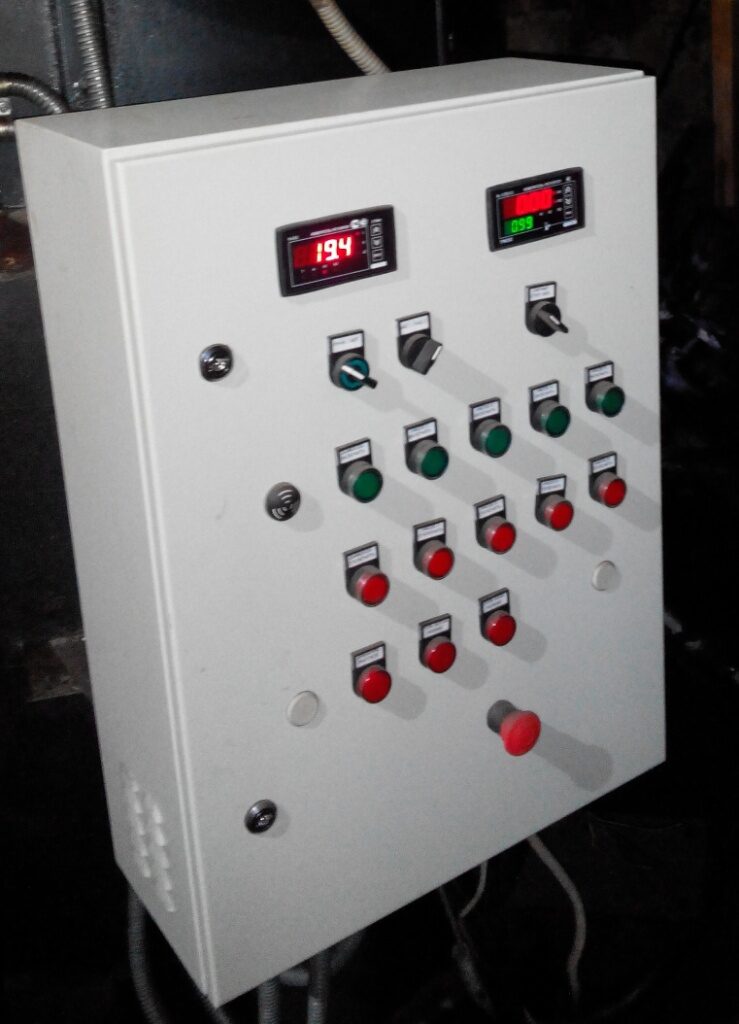

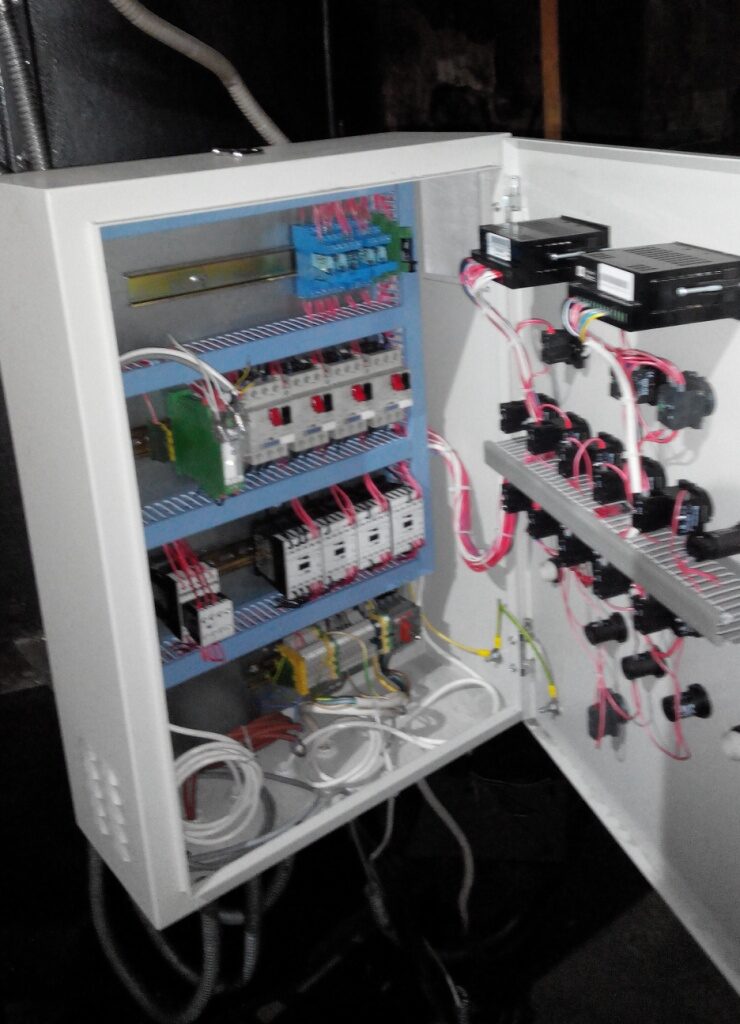

В систему управления вошли:

• Измеритель-регулятор двухканальный с интерфейсом RS -485 ОВЕН ТРМ202.
• Измеритель-регулятор двухканальный ОВЕН 2ТРМ1.
• Преобразователь давления измерительный ОВЕН ПД100-ДИ.
• Термопреобразователь сопротивления ОВЕН ДТС025-50М.
• Датчик уровня кондуктометрический ОВЕН ДС.ПВТ
• Кнопки и переключатели MEYERTEC.

Управление котлом КТ-500 имеет два режима работы: ручной и автоматический. В ручном режиме насосы подпитки (рабочий и резервный) и дымосос управляются независимо от датчиков. В автоматическом режиме насосы подпитки поддерживают необходимый уровень воды в котле, дымосос работает по уставке безопасного давления пара в паропроводе. Циркуляционные насосы отопления управляются независимо от режима. Предусмотрена оптическая и звуковая сигнализация аварийных ситуаций: низкий уровень воды в котле, высокое давление пара, низкий уровень воды в баке подпитки, срабатывание реле защиты электродвигателей. Есть возможность регистрации давления котла и уровня воды в баке подпитки на персональном компьютере.
