Модернизация системы мониторинга подстанции 220/110/6(10) кВ крупного промышленного предприятия

Компания: ОАО «Селенгинский ЦКК»

Город: Республика Бурятия, г. Селенгинск

Используемая продукция ОВЕН:

• SCADA-система ОВЕН Телемеханика ЛАЙТ
• ТРМ101 ПИД-регулятор с универсальным входом в корпусе 48×48 мм
• Модули измерения параметров электрической сети (с интерфейсом RS-485) МЭ110
• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• ПЛК323-ТЛ контроллер для электроэнергетики

Модернизация системы мониторинга подстанции 220/110/6(10) кВ крупного промышленного предприятия.

Объект: подстанция 220/110/6(10) кВ.

Используемое оборудование ОВЕН

• Контроллер для диспетчеризации и телемеханики ПЛК323-ТЛ.
• Модуль дискретного ввода МВ110-32ДН.
• Однофазный вольтметр МЭ110-1Н.
• Однофазный амперметр МЭ110-1Т.
• Измеритель-регулятор ТРМ101.
• SCADA-система ОВЕН Телемеханика ЛАЙТ

Основной задачей проекта была модернизация старой мнемосхемы на подстанции (ПС) Селенгинского ЦКК. На ней отображалось включенное или отключенное положения масляных выключателей 110 кВ и 6 кВ, отделителей 220 кВ (с помощью сигнальной арматуры красного и зеленого цвета), разъединителей 110 кВ и 220 кВ (вручную с помощью закрепленных на мнемосхеме подвижных палочек).

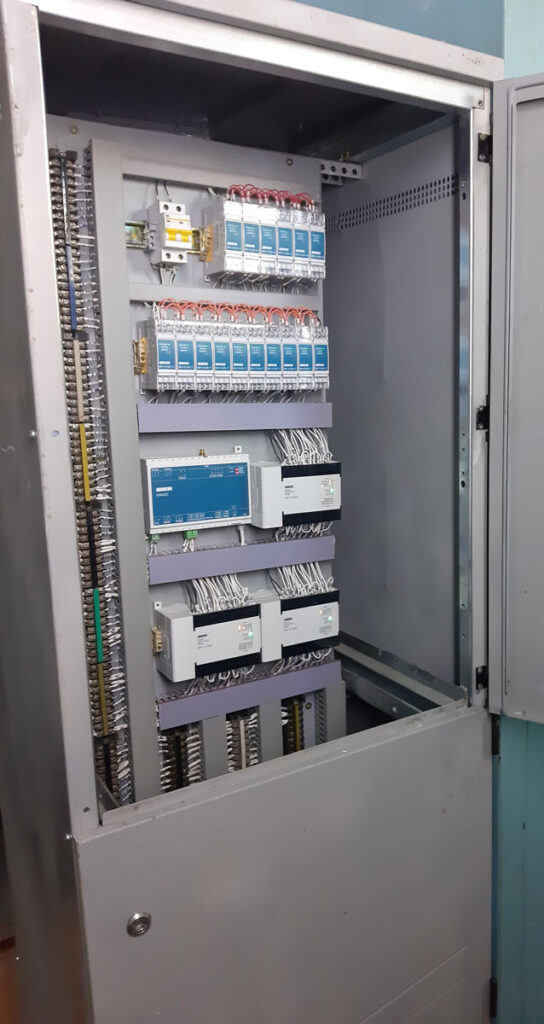

В модернизированном проекте мониторинг положения масляных выключателей, отделителей и разъединителей реализован с помощью модуля дискретного ввода МВ110-32ДН, на который заводятся блок-контакты масляных выключателей, отделителей и разъединителей.

Используя модуль МЭ110-1Н, осуществляется мониторинг напряжения автотрансформаторов 1АТ и 2АТ со стороны 220 кВ, 110 кВ и 6 кВ (с учетом соответствующих коэффициентов трансформации).

Используя модуль МЭ110-1Т, осуществляется мониторинг параметров нагрузки со стороны 220 кВ и со стороны 110 кВ на вводах, секционном выключателе и отходящих линиях 110 кВ (с учетом соответствующих коэффициентов трансформации).

Данные со всех этих модулей поступают на программируемый логический контроллер ПЛК323-ТЛ. Контроллер обрабатывает данные и по МЭК-104 передает данные на сервер телемеханики.

На сервере телемеханики установлено ПО SCADA-система Телемеханика ЛАЙТ, в которой при помощи стандартных элементов отображена электрическая схема подстанции, каждый из элементов которой отображает оперативное состояние.

Температуры автотрансформаторов контролируются с помощью измерителя-регулятора ТРМ101. Используя преобразователь интерфейса АС4 ТРМ101 подключен к серверу и привязан к схеме.

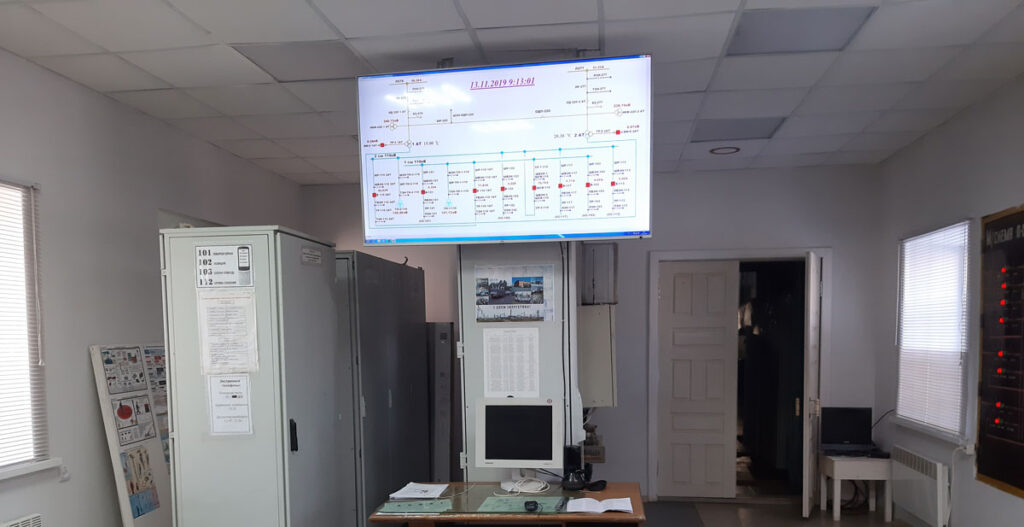

Вместо монитора используется телевизор марки TCL диагональю 65 дюймов.

В итоге на большом экране в реальном времени отображается схема ПС Селенгинский ЦКК.
