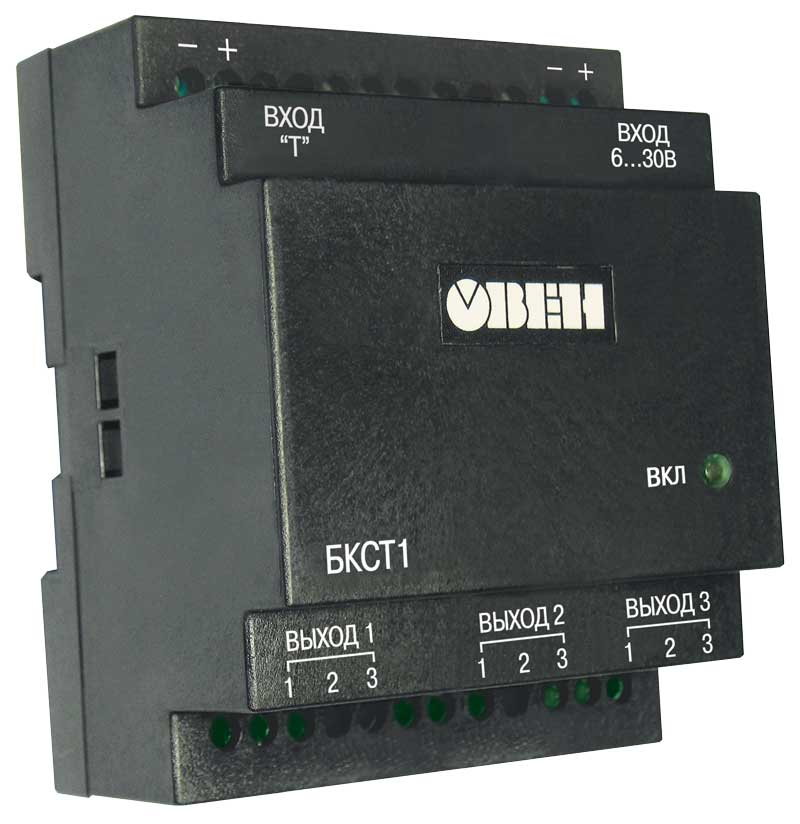

БКСТ1 блок коммутации силовых симисторов и тиристоров

Блок БКСТ1 преобразует выходной сигнал регулятора для управления симисторами или тиристорами, работающими с активной нагрузкой (главным образом, ТЭНами). Предназначен для совместной работы с приборами ОВЕН, имеющими выходы «К», «Р», «Т» (или другими управляющими системами с аналогичными параметрами).

Позволяет регулятору, не имеющему выхода «С3», управлять трехфазной нагрузкой.

Прибор выпускается в корпусе для крепления на DIN-рейку типа Д4.

Функциональные возможности

• Преобразование управляющего сигнала от регулятора (например, ТРМ251, ТРМ202, ТРМ101 и т.п.) в сигнал управления внешними силовыми симисторами или тиристорами
• Работа с различными выходными сигналами регуляторов:
  • 6…30 В (выход «К» или «Р» регулятора ОВЕН с внешним источником питания)
  • 5,0…6,5 В (выход «Т» регулятора ОВЕН)
• Коммутация активной нагрузки (например, ТЭНов) при помощи внешних тиристоров или симисторов:
  • в трехфазной цепи, нагрузка включается по схеме «звезда» или «треугольник»
  • в однофазной цепи
• Контроль перехода напряжения через ноль
• Защита силовых тиристоров или симисторов от импульсных помех
• Встроенные согласующие резисторы
