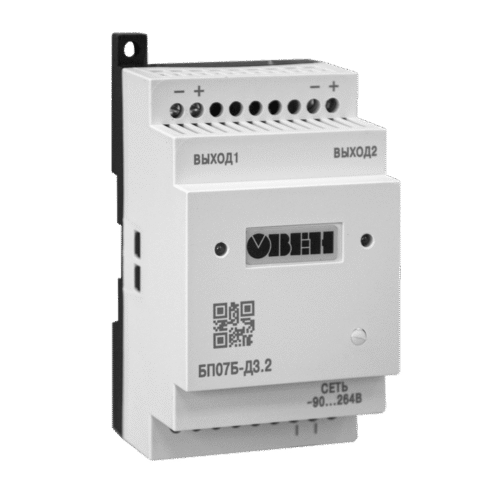

БП07Б, БП12Б, БП14Б блоки питания для датчиков

Блоки питания ОВЕН БП07Б, БП12Б, БП14Б предназначены для питания датчиков стабилизированным напряжением постоянного тока.

Максимальная выходная мощность: 7, 12, 14 Вт. Каждый блок питания имеет модификации трех номиналов выходного напряжения: 12, 24 и 36 В.

Блоки питания БП07Б, БП12Б, БП14Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.

Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
Один или несколько гальванически изолированных каналов питания датчиков.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Индикация о наличии напряжения на выходе.

Характеристики

Параметр	Значение
Входное напряжение:
– переменного тока	90…264 В
– постоянного тока	110…370 В
Частота входного переменного напряжения	47…63 Гц
Выходное напряжение	БП12Б (12 и 24 В) БП07Б, БП14Б (24 и 36 В)
Коррекция выходного напряжения	22…26 В
Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I_max до I_max	±0,25 %
Электрическая прочность изоляции:
– вход — выход (действующее значение)	3 кВ
– вход — корпус (действующее значение)	1,5 кВ
Коэффициент полезного действия	Не менее 85%
Степень защиты корпуса (со стороны передней панели)	IP20

Параметр	Значение
Температура окружающего воздуха	БП12Б (-40…+70 ⁰С) БП07Б, БП14Б (-20…+50 ⁰С)
Атмосферное давление	86…106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

Модификация прибора	Количество каналов	Суммарная мощность, Вт	Мощность в канале, Вт	Выходное напряжение в канале, В	Макс. ток нагрузки в канале, А	Амплитуда пульсации выходного напряжения, мВ

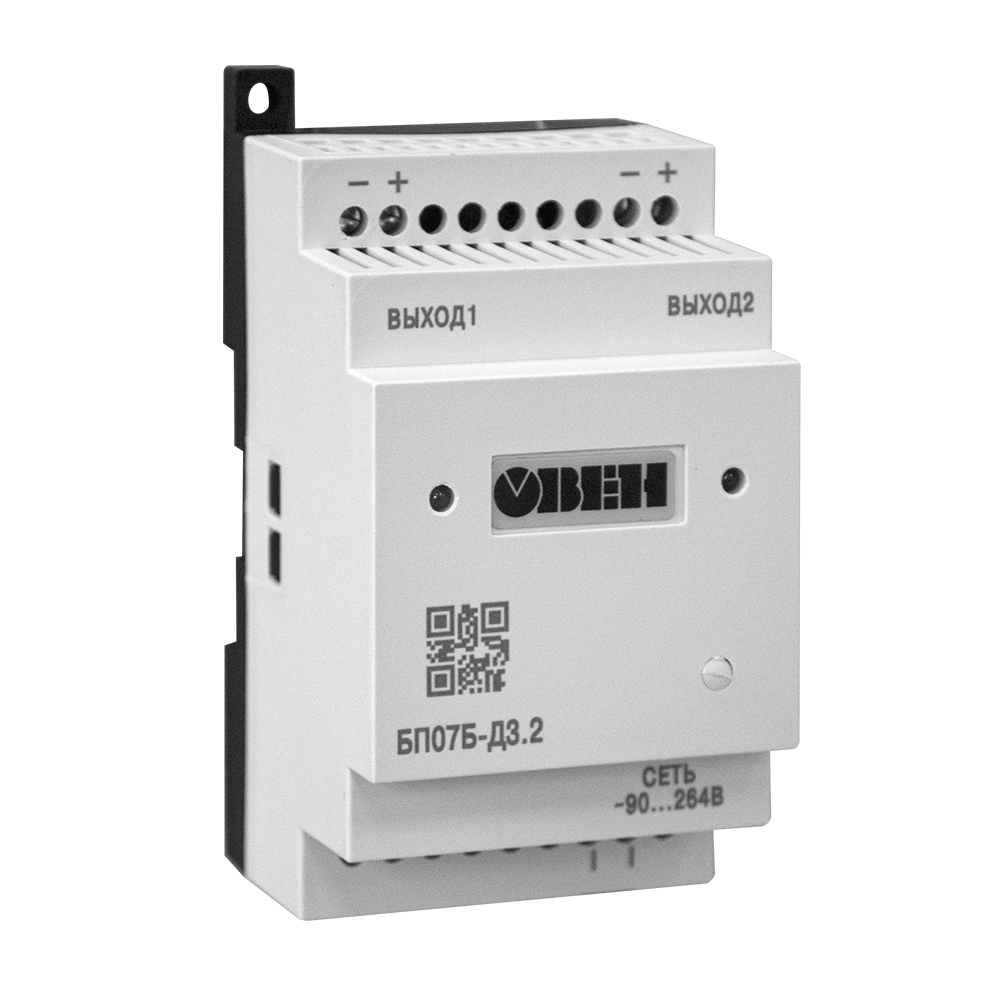

БП07Б-Д3.2-24	2	7	3,5	24±0,48 %	0,145	60
БП07Б-Д3.2-36	2	7	3,5	36±0,72 %	0,095	60

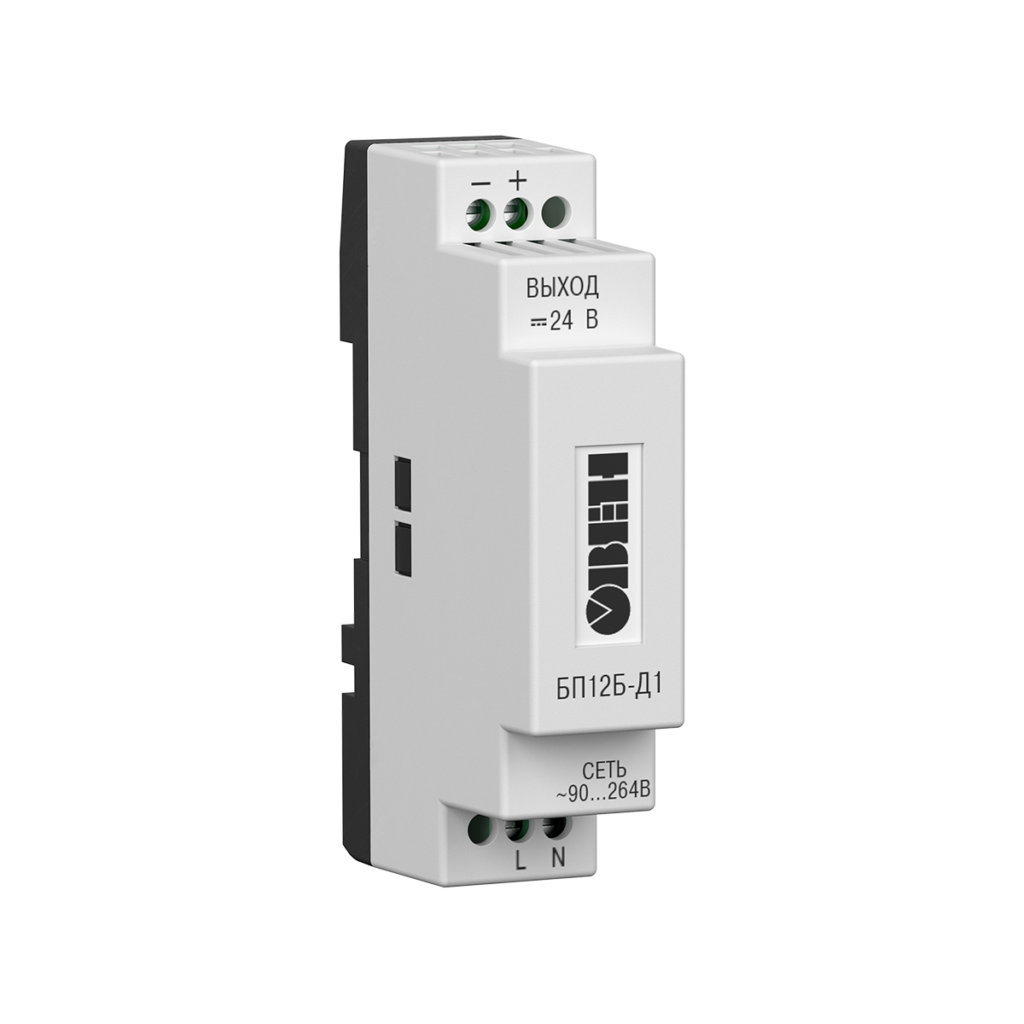

БП12Б-Д1-12	1	12	12	12±1 %	1	30
БП12Б-Д1-24	1	12	12	24±1 %	0,5	60

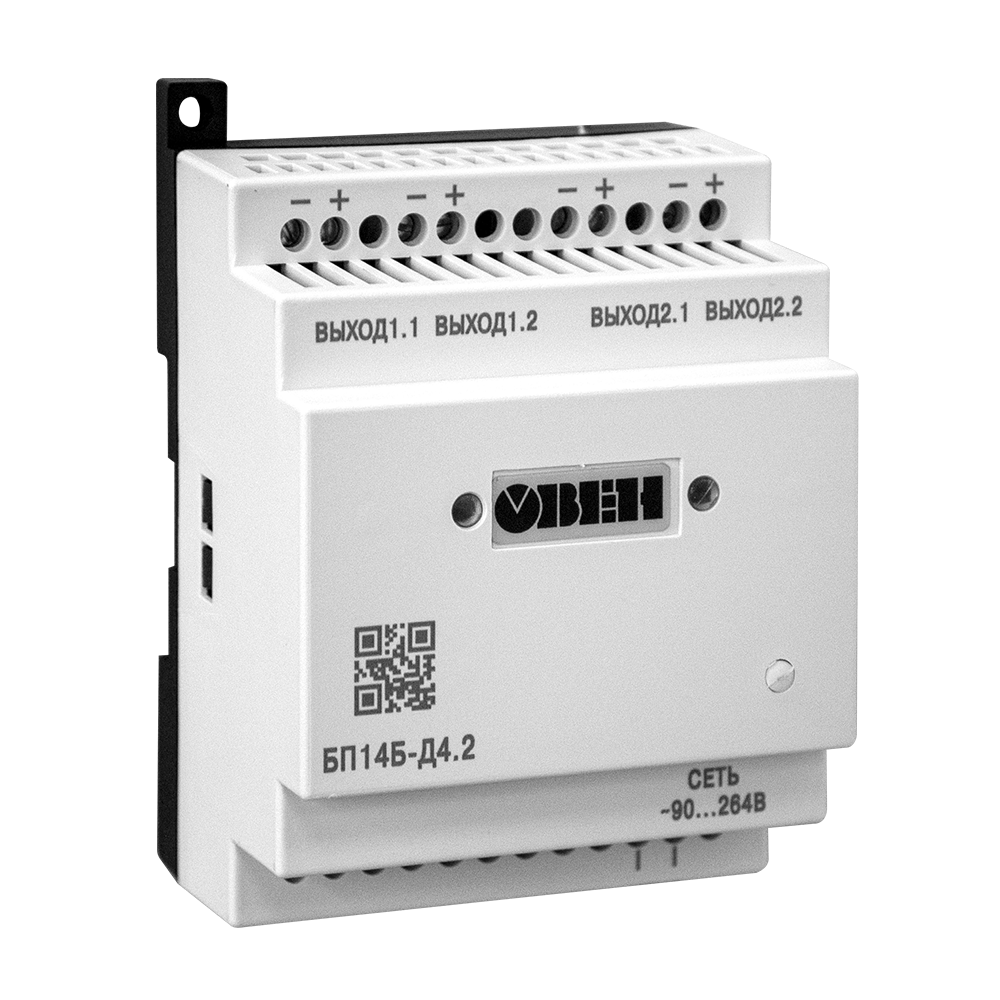

БП14Б-Д4.2-24	2	14	7,0	24±0,48 %	0,29	60
БП14Б-Д4.2-36	2	14	7,0	36±0,72 %	0,19	60
БП14Б-Д4.4-24	4	14	3,5	24±0,48 %	0,145	60
БП14Б-Д4.4-36	4	14	3,5	36±0,72 %	0,095	60
