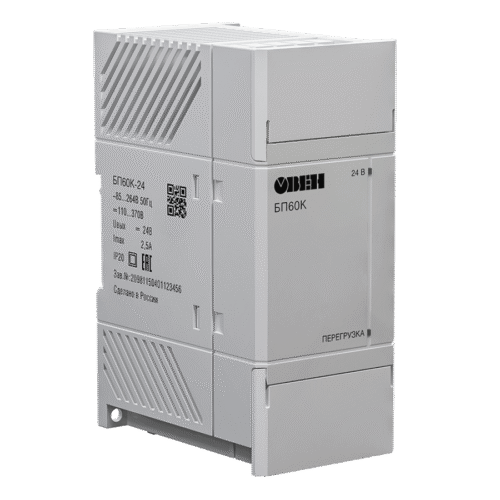

БП60К, БП100К, БП120К, БП240К блоки питания для ответственных применений

БП60К, БП100К, БП120К, БП240К блоки питания для ответственных применений

Категория: Блоки питания

Оставить заявку

Интеллектуальные блоки питания для современных систем автоматизации

Блоки питания ОВЕН БП60К, БП100К, БП120К и БП240К обеспечивают стабильное питание оборудования напряжением 12 В и 24 В постоянного тока.

Оптимально подходят для питания свободно программируемых контроллеров ОВЕН ПЛК, модулей ввода-вывода ОВЕН Мх210, а также других компонентов автоматизированных систем.

Благодаря встроенным программным алгоритмам, блоки питания БП100К, БП120К и БП240К поддерживают передачу данных о своем состоянии через Ethernet в облачный сервис диспетчеризации OwenCloud. Это позволяет организовать удаленный мониторинг, повысить надежность системы автоматизации и упростить техническое обслуживание.

Компактный размер, гибкие возможности подключения, стабильная работа в широком температурном диапазоне и интеллектуальные функции делают БП60К, БП100К, БП120К и БП240К универсальными решениями для современных задач автоматизации на объектах любого масштаба.

Блоки питания БП100К-12 и БП120К-24 включены в реестр Минпромторга, реестровые записи №10679242 и №10679243. Это подтверждает отечественное производство наших устройств и позволяет использовать их в тендерах и закупках по Федеральным законам 44-ФЗ и 223-ФЗ.

Преимущества

Мониторинг и управление

Конфигурирование и регулировка напряжения и выходного тока по Ethernet или micro USB

Резервированное питание

Поддержка последовательного и параллельного подключения двух блоков питания без дополнительных устройств

Безопасность

Защита от перегрузки, короткого замыкания, перегрева, перенапряжения и импульсных помех на входе.

Ограничение выходного тока до 120 %

Уровень пульсаций менее 0,5 %

Минимальные пульсации выходного напряжения обеспечивают стабильное питание для чувствительной электронной аппаратуры и приборов

Диапазон рабочих температур

Климатический диапазон: -40…+70 °C – для различных условий эксплуатации

Компактность и удобство монтажа

Корпус шириной 52 мм и съемные клеммники обеспечивают удобный монтаж в ограниченном пространстве шкафов автоматики

Примеры применения

Питание ПЛК с резервированием и удаленным контролем состояния питания в SCADA или облачном сервисе диспетчеризации OwenCloud

Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня

Питание и контроль работы приборов, подключенных к облачному сервису OwenCloud

Характеристики

Питание
	БП60К-24	БП100К-12	БП120К-24	БП240К-24
Выходные параметры
Номинальное напряжение, В	24	12	24	24
Номинальный ток, А	2,5	8,5	5	10
Номинальная мощность, Вт	60	100	120	240
Диапазон подстройки выходного напряжения, В	22,2…25,9	11,5…14,5	22,5…29,5	22,5…29,0
Нестабильность выходного напряжения от входного напряжения, допустимое отклонение, %	±0,5	±0,5	±0,5	±0,7
Нестабильность выходного напряжения от выходного тока, допустимое отклонение, %	±0,25	±0,25	±0,25	±2,0
Коэффициент температурной нестабильности, допустимое отклонение, %/°С	±0,015	±0,019	±0,019	±0,02
Размах напряжения шума и пульсаций (межпиковое), не более, мВ	120	120	120	120
Время установления выходного напряжения, не более, c	2	2	2	2,5
Входные параметры
Напряжение питания переменного тока, В	85…264	90…264	90…264	90…264
Частота переменного тока, Гц	45…65	47…63	47…63	47…63
Напряжение питания постоянного тока, В	110…370	125…370	125…370	110…370
Номинальный ток потребления, не более, А	1,25	1,65	1,65	3,25
Пусковой ток, не более, А	36	30	30	35
КПД при номинальной нагрузке, не менее, %	85	88	90	90

Защита
	БП60К	БП100К-12	БП120К-24	БП240К-24
Защита от перегрузки – ограничение выходного тока: порог ограничения выходного тока, % от Iном	104…116	115…123	115…123	120…125
Защита от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения, % от Uном	150	150	150	15

Безопасность и ЭМС
	БП60К	БП100К-12	БП120К-24	БП240К-24
Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008	N2	N2	N2	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4	критерий качества А	Критерий качества А	Критерий качества А	Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009	класс Б	—	—	—
Уровень излучения радиопомех (помехоэмиссии) по ГОСТ 30804.6.4	—	Соответствует	Соответствует	—
Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013*	—	—	—	Класс А
Степень защиты по ГОСТ 14254-96	IP20	IP20	IP20	IP20
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012	II	—	—	—
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	—	II	II	—
Изоляция по ГОСТ 12.2.091-2012	усиленная	—	—	—
Категория перенапряжения по ГОСТ Р 50571.19-2000	II	—	—	—
Категория перенапряжения по ГОСТ IEC 61204-7	—	II	II	I
Степень загрязнения по ГОСТ Р 50030.1-2000	2	2	2	2
Электрическая прочность изоляции, В	вход-выход 3000 вход-корпус 3000 выход-реле 2000	вход-выход, вход-порт Ethernet 3000 вход-корпус 3000 выход-порт Ethernet 1000	вход-выход, вход-порт Ethernet 3000 вход-корпус 3000 выход-порт Ethernet 1000	вход-выход, вход-порт Ethernet 3000 вход-корпус 1500 выход-порт Ethernet 1000
Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее, МОм	1000	20	20	20

* При условии подключения защитного заземления

Условия эксплуатации
	БП60К	БП100К-12	БП120К-24	БП240К-24
Рабочий диапазон температур окружающей среды, °С	-40…+70	-40…+70	-40…+70	-40…+70
Температура хранения и транспортировки, °С	-50…+80	-40…+70	-40…+70	-40…+70

Общие сведения
	БП60К	БП100К-12	БП120К-24	БП240К-24
Срок эксплуатации, лет	10	10	10	10
Срок гарантийного обслуживания, лет	2	2	2	2
Средняя наработка на отказ, ч	50 000	70 000	70 000	70 000
Масса, не более, кг	0,5	0,5	0,5	1,25
Возможность последовательного соединения	Есть
Возможность параллельного соединения	Есть
Тип автоматического выключателя	6 А, тип С или 10 А, тип B, С	6 А, тип С или 10 А, тип B, С	6 А, тип С или 10 А, тип B, С	10 А, 16А тип B, С, D
Характеристики дискретного выхода	2 А, = 24 В	0,5 А, = 24 В	0,5 А, = 24 В	—
