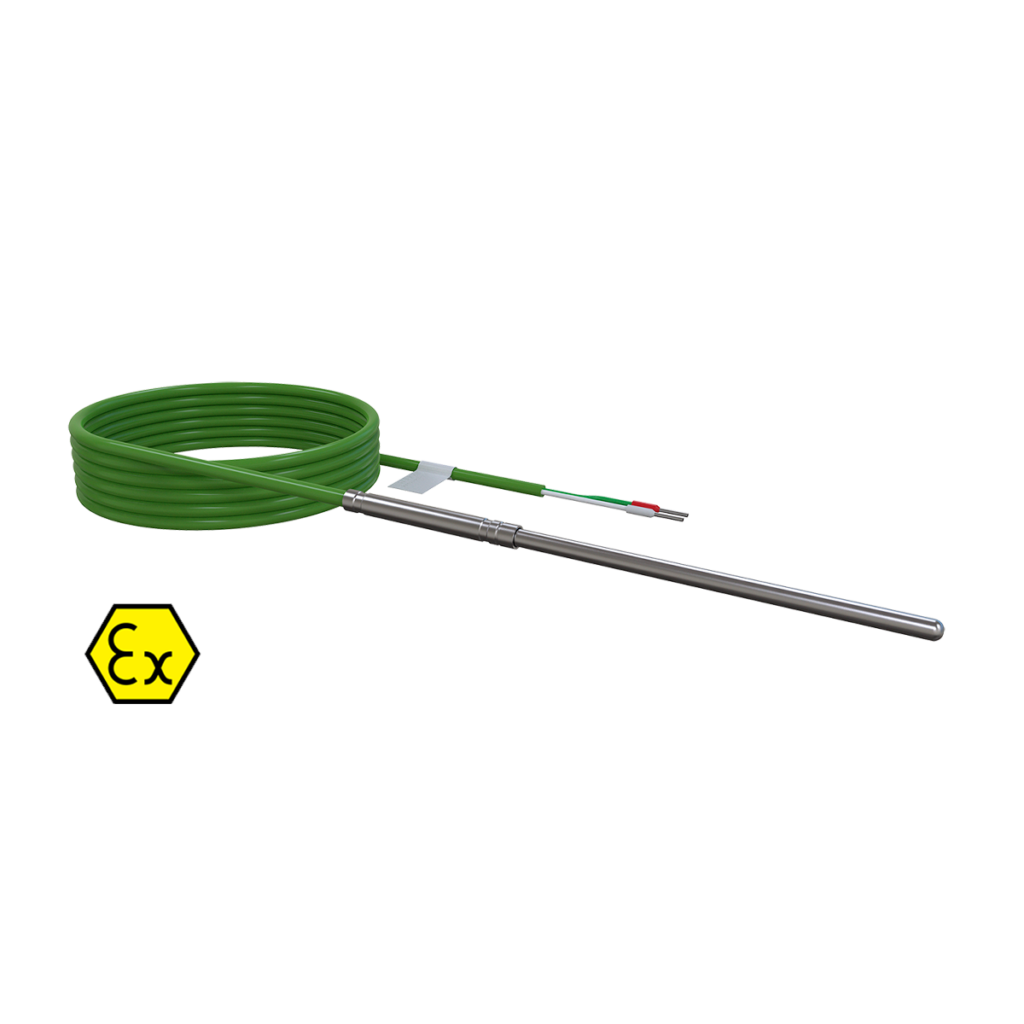

ДТПХхх4 термопары с кабельным выводом на основе КТМС EXIA

Name: ДТПХхх4 термопары с кабельным выводом на основе КТМС EXIA
SKU: b511ad301f2e

Артикул: b511ad301f2e Категории: Датчики, Датчики температуры

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1…Т6 Ga Х
0	Датчики относятся к категории особо взрывобезопасного оборудования
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6	Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Показатели надежности

Вероятность безотказной работы	Температура применения, °С	Гарантийный срок эксплуатации	Средний срок службы, не менее
				ДТПК и ДТПN на основе КТМС
				0,95 за 40 000 часов	-40…+600	5 лет	10 лет
0,95 за 16 000 часов	+600…+900	2 года	4 года
0,95 за 8 000 часов	+900…+1100	1 год	2 года
Не нормируется	+1100…+1300	—	—
ДТПL на основе КТМС
0,95 за 40 000 часов	-40…+600	5 лет	10 лет
ДТПJ на основе КТМС
0,95 за 40 000 часов	-40…+600	5 лет	10 лет
0,95 за 16 000 часов	+600…+800	2 года	4 года

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Температурный класс в маркировке взрывозащиты

Температурный класс	Т1	Т2	Т3	Т4	Т5	Т6
Температура окружающей и контролируемой среды, не более	425 °С	275 °С	195 °С	130 °С	95 °С	80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивные исполнения термопар на основе КТМС с кабельным выводом с EXIA (модели ХХ4)

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	174	D = 2,0 мм D1 = 10 мм	ДТПК сталь AISI321 (-40…+400 °C) ДТПL сталь 12Х18Н10Т (-40…+400 °С)	60, 80, 100, 120, 160, 200, 250, 320
	184	D = 3,0 мм D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320
	184	D = 3,0 мм D1 = 10 мм	ДТПК сталь AISI 321 (-40…+400 °C)	60, 80, 100, 120, 160, 200, 250, 320
	444	D = 4,5 мм	ДТПК сталь AISI310 (-40…+900 °C) ДТПJ сталь AISI316 (-40…+600 °C) ДТПN сплав Nicrobell D (-40…+1250 °C)	60, 100…30000, кратно 10
	454	D = 1,5 мм	ДТПК сталь AISI321 (-40…+800 °C) ДТПК сталь 12Х18Н10Т (-40…+600 °C)
	334	D = 2,0 мм	ДТПК сталь AISI321 (-40…+800 °C)
	344	D = 3,0 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI321 (-40…+800 °C) ДТПJ сталь AISI316 (-40…+600 °C)
	464	D = 3,0 мм D1 = 7,2 мм БС7	ДТПL сталь 12Х18Н10Т (-40…+400 °С) ДТПК сталь AISI321 (-40…+400 °C) ДТПJ сталь AISI316 (-40…+400 °C)	10…100, кратно 10
	234	D = 4,5 мм D1 = 12,5 мм БС12	ДТПJ сталь AISI316 (-40…+400 °C) ДТПК сталь AISI310 (-40…+400 °C)	10…100, кратно 10
	364	D = 1,5 мм	ДТПК сталь AISI321 (-40…+800 °C)	60, 100…30000, кратно 10
	374	D = 2,0 мм	ДТПК сталь AISI321 (-40…+800 °C)
	384	D = 3,0 мм	ДТПК сталь AISI 321 (-40…+800 °C) ДТПJ сталь AISI 316 (-40…+750 °C)
	284	D = 4,5 мм	ДТПJ сталь AISI316 (-40…+600 °C) ДТПN сплав Nicrobell D (-40…+1250 °C) ДТПК сталь AISI310 (-40…+900 °C)
	724	D = 3,0 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI 321 (-40…+800 °C) ДТПJ сталь AISI 316 (-40…+750 °C)	10…500, кратно 10

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

Примечание: БС – байонетное соединение

Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ.

Максимальная температура узлов вывода (переходных втулок, мест перехода «арматура — кабельный вывод») для ДТПХхх4 — 200 °С.

Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный К 2×0,35 СС 4,6 мм

Многожильный

Сечение проводов 0,35 мм²

Изоляция – термостойкий силикон

-40…+200 °С

4,6 мм

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Диаметр проводов: 0,5 мм

Изоляция нить К11С6

-40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

Многожильный кабель термопарный ОВЕН СФКЭ

1 – термоэлектродная проволока

2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХА

2×0,5

Многожильный

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка

Х – положительная жила, сплав хромель

А – отрицательная жила, сплав алюмель

2 – количество жил

0, 5 – сечение жилы

-60…+250 °С

3,0/4,5

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

Многожильный термопарный кабель ОВЕН СФКЭ

1 – термоэлектродная проволока

2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХК

2×0,5

Многожильный

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка

Х – положительная жила, сплав хромель

К – отрицательная жила, сплав копель

2 – количество жил

0, 5 – сечение жилы

-60…+250 °С

3,0/4,5

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Диаметр проводов: 0,5 мм

Изоляция нить К11С6

-40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

Кабель термопарный тип N (HH), нихросил-нисил

Конструктивное исполнение

Наименование

Описание

Температурный диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный N 2×0,35 СС 4,6 мм

Многожильный

Сечение проводов 0,35 мм²

Изоляция – термостойкий силикон

-40…+200 °С

4,6 мм

Кабель термопарный тип J (ЖК), железо-константан

Конструктивное исполнение

Наименование

Описание

Температурный диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный J 2×0,22 СС 4,2 мм

Многожильный

Сечение проводов 0,22 мм²

Изоляция и наружная оболочка –

термостойкий силикон

-40…+200 °С

4,2 мм

1 – термоэлектродная проволока

2 – стекловолокно

3 – экран (сталь AISI 304)

Провод термопарный ЖК×2 0,22 ННЭ 3,3мм

Многожильный

Сечение проводов 0,22 мм²

Изоляция – стекловолокно

Наружная оболочка –

экран стальной AISI304

-40…+400 °С

3,3 мм
