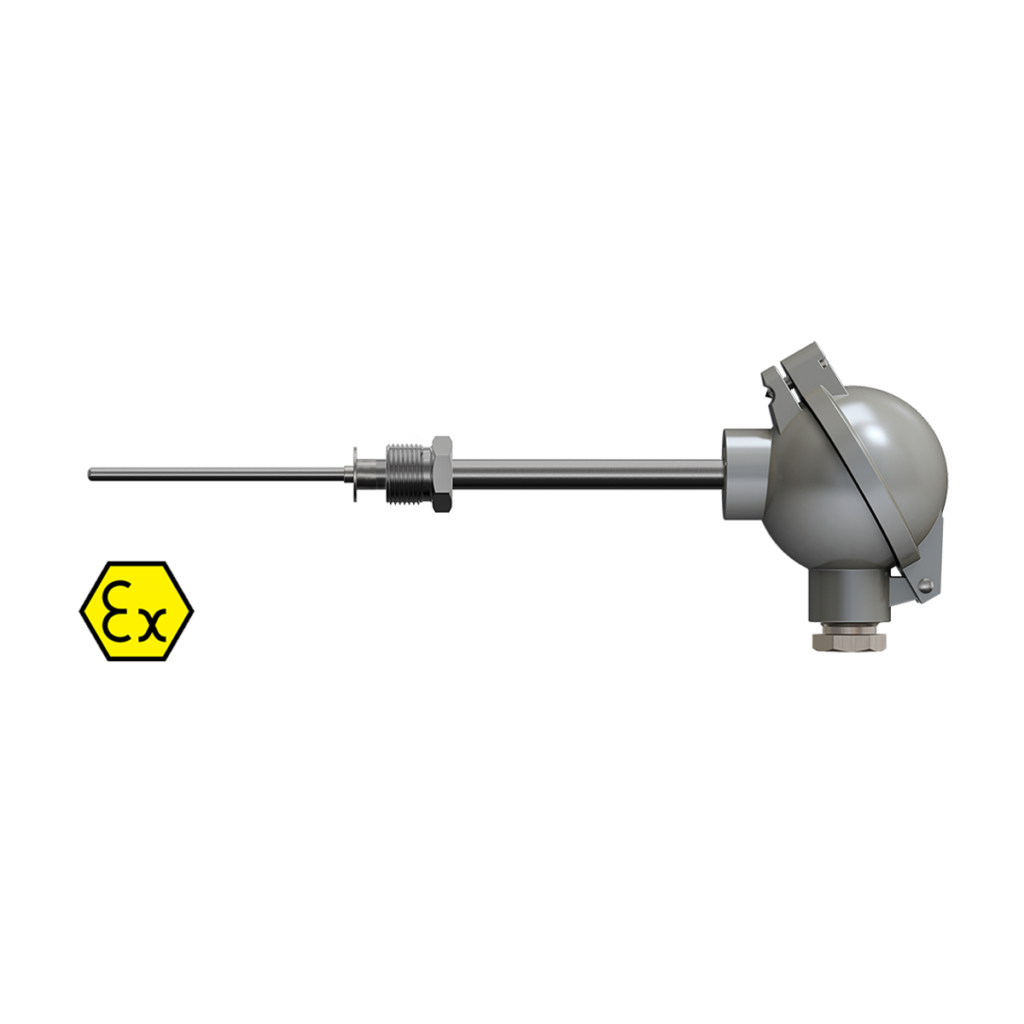

ДТПХхх5 термопары с коммутационной головкой на основе КТМС EXIA

ВЫБРАТЬ И ЗАКАЗАТЬ

Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

• выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
• ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
• ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Температурный класс в маркировке взрывозащиты

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС

Конструктивное исполнение головки	Увеличенная (стандарт)		Увеличенная с защелкой (по заказу)
Материал головки	пластмассовая	металлическая	металлическая
Модели	275, 285, 295, 365	275, 285, 295, 365, 115–165, 225	115–165, 225 по заказу

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• 200 °С – для клеммных головок из алюминиевого сплава
• 120 °С – для головок из полиамида

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	275	D = 3 мм D = 4,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) диаметр КТМС 3,0 мм   ДТПK сталь AISI321 (-40…+800 °С) диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм   сталь AISI310 (-40…+900 °С) диаметр КТМС 4,5 мм   сталь AISI316 (-40…+900 °С) диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм   ДТПN сплав Nicrobell D (-40…+1250 °С) диаметр КТМС 4,5 мм   ДТПJ сталь AISI316 (-40…+600 °С) диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм	60…30000 кратно 10
Подвижный штуцер	285	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
Подвижный штуцер	295	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
	365	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм
	115	D = 20 мм Диаметр КТМС 3 мм, 4,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) Диаметр КТМС 3,0 мм   ДТПK сталь 12Х18Н10Т (-40…+800 °С) сталь 15Х25Т (-40…+1000 °С) сталь ХН45Ю (-40…+1100 °С) Диаметр КТМС 4,5 мм   ДТПN сталь ХН45Ю (-40…+1250 °С) сталь AISI310 (-40…+1100 °С) Диаметр КТМС 4,5 мм	L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	125	D = 20 мм Диаметр КТМС 3 мм, 4,5 мм		250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	135	D = 20 мм, M = 27×2 мм**, S = 32 мм Диаметр КТМС 3 мм, 4,5 мм
	225	D = 20 мм Диаметр КТМС 4,5 мм	ДТПK сталь ХН45Ю (-40…+1100 °С) Диаметр КТМС 4,5 мм   ДТПN сталь ХН45Ю (-40…+1250 °С) Диаметр КТМС 4,5 мм
	145	D = 12 мм, D1 = 20 мм Диаметр КТМС 4,5 мм	ДТПK корунд CER795 (-40…+1100 °С) Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40…+1250 °С) Диаметр КТМС 4,5 мм
	155	D = 20 мм, D1 = 30 мм Диаметр КТМС 4,5 мм
	165	D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм		250, 320, 400, 500, 630, 800, 1000, 1250, 1600

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Для ДТП мод. 145, 155, 165:

• температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С.
