Включены в реестр Минпромторг:
реестровая запись 10697863 до 18.09.2030 для датчиков с RS;
реестровая запись 10642799 до 03.06.2028 для датчиков с выходом по сопротивлению, 4…20мА и 4…20мА + HART
Датчики ОВЕН ДТС125хх предназначены для непрерывного измерения температуры наружного воздуха, воздуха внутри помещений, а также температуры в системах отопления и кондиционирования (HVAC). Используются в помещениях, в том числе с нерегулируемыми климатическими условиями.
Датчики выпускаются в двух вариантах корпусов – пластмассовом для стандартных условий эксплуатации и антивандальном металлическом, что значительно расширяет область их применения. Металлическое исполнение подходит для объектов с повышенными требованиями к надежности, таких как овощехранилища, птицефабрики, бани и сауны, промышленные предприятия.
Преимущества
Многообразие НСХ и выходных сигналов
Датчики поддерживают как аналоговый, так и цифровой интерфейс, что обеспечивает гибкую интеграцию в различные системы автоматизации. Могут быть подключены к большому количеству вторичных приборов. Выбор НСХ: 50М, 100М, РТ100, РТ1000, 50П, 100П.
Удобный монтаж
Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и других креплений.
Исполнение в металлическом корпусе
Датчики ДТС125Л.МГ и ДТС125М.МГ выпускаются в металлическом корпусе и способны выдерживать высокие температуры до 200 °С. Влагоустойчивы – работают в сложных условиях до 98 % влажности.
Гарантия качества
Средний срок службы датчиков составляет не менее 10 лет, что подтверждает их стабильную работу на протяжении всего жизненного цикла. Продукция произведена в России, имеет гарантию 2 года и межповерочный интервал 2 года.
Короткие сроки поставки
Срок изготовления: от 3 рабочих дней в зависимости от типа конструктивного исполнения.
Сертификация во ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Технические характеристики
|
Выходной сигнал
|
сопротивление, 4…20 мА, RS-485, 4…20мА+HART
|
|
Номинально-статическая характеристика
|
50М, 100М, РТ100, РТ1000, 50П, 100П.
|
|
Длина монтажной части
|
60, 80, 100 мм
|
|
Схема внутренних соединений проводников
|
2 – двухпроводная
3 – трехпроводная
4 – четырехпроводная
|
|
Температура окружающей среды, не более
|
+85 °С
|
|
Степень защиты
|
IP65
|
|
Диапазон измеряемых температур:
|
|
50М, 100М
|
-50…+200 °С
|
|
50П, 100П
|
-60…+200 °С
|
|
РТ100, РТ1000
|
-50…+200 °С
|
|
Класс допуска / точности
|
А, В, С / 1,0 %; 0,5 %; 0,25 %
|
|
Исполнение коммутационной головки
|
пластмассовая
металлическая
|
|
Гарантия
|
2 года
|
|
Межповерочный интервал
|
2 года
|
Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Конструктивные исполнения
- Конструктивные исполнения датчиков
- Конструктивные исполнения узлов коммутации
|

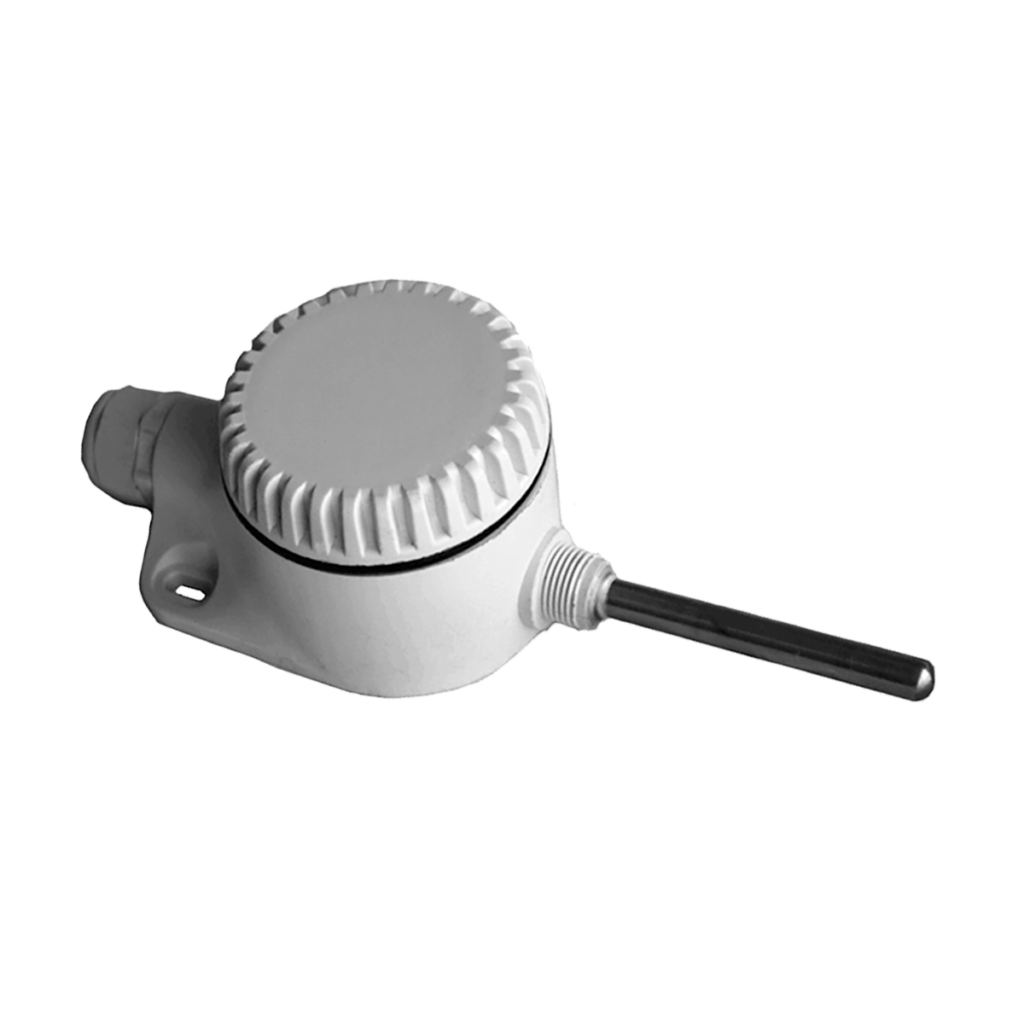

ДТС125Л
|
Сопротивление
|
50М, 100М, РТ100, РТ1000
|
В, С
|
2-, 3-,
4-проводная
|
-50…+100
|
| Сопротивление |
50П,100П
|
A*, В, С |
2-, 3-,
4-проводная
|
-60…+100
|
| Сопротивление |
РТ100, РТ1000
|
А* |
3-,
4-проводная
|
-30…+100
|
|

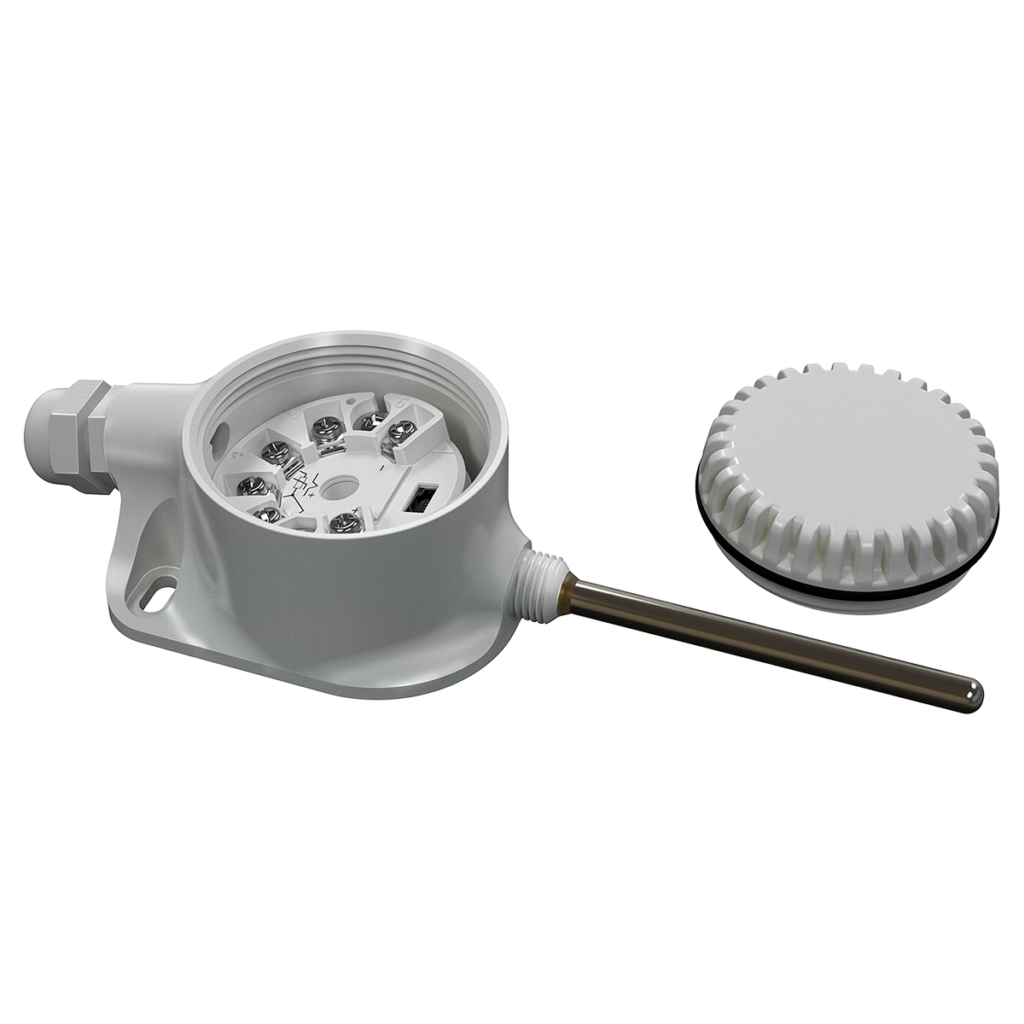

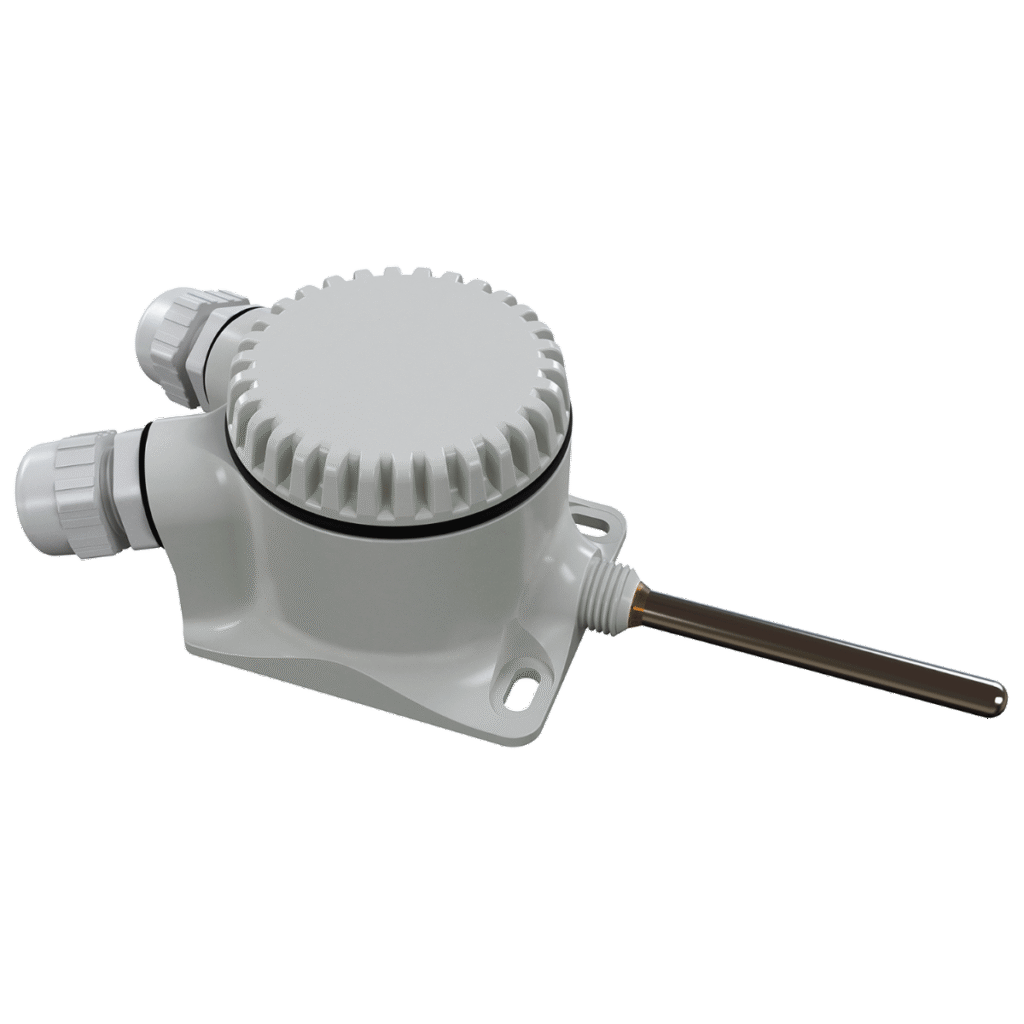

ДТС125М.И
|
4…20 мА, 4…20 мА с протоколом HART
|
50М, 100М
|
0,5 %
1,0 %
|
2-проводная
|
-40…+80
|
| 4…20 мА, 4…20 мА с протоколом HART |
100П, РТ100
|
0,25 %
0,5 %
|
2-проводная |
-40…+80 |
|
ДТС125М.RS
|
RS-485
|
50М, 100М,
100П, РТ100
|
1,0 %
|
2- проводная
|
-40…+85
|
|
ДТС125М.МГ
|
4…20 мА, 4…20 мА с протоколом HART
|
50М, 100М
|
1,0%, 0,5%
|
2-проводная
|
-40…+80
|
| 4…20 мА, 4…20 мА с протоколом HART |
50П,100П
РТ100
|
0,5%, 0,25% |
2-проводная |
-40…+80 |
| RS-485 |
50М, 100М, 50П,100П
РТ100
|
1,0% |
2-проводная |
-40…+85 |
|

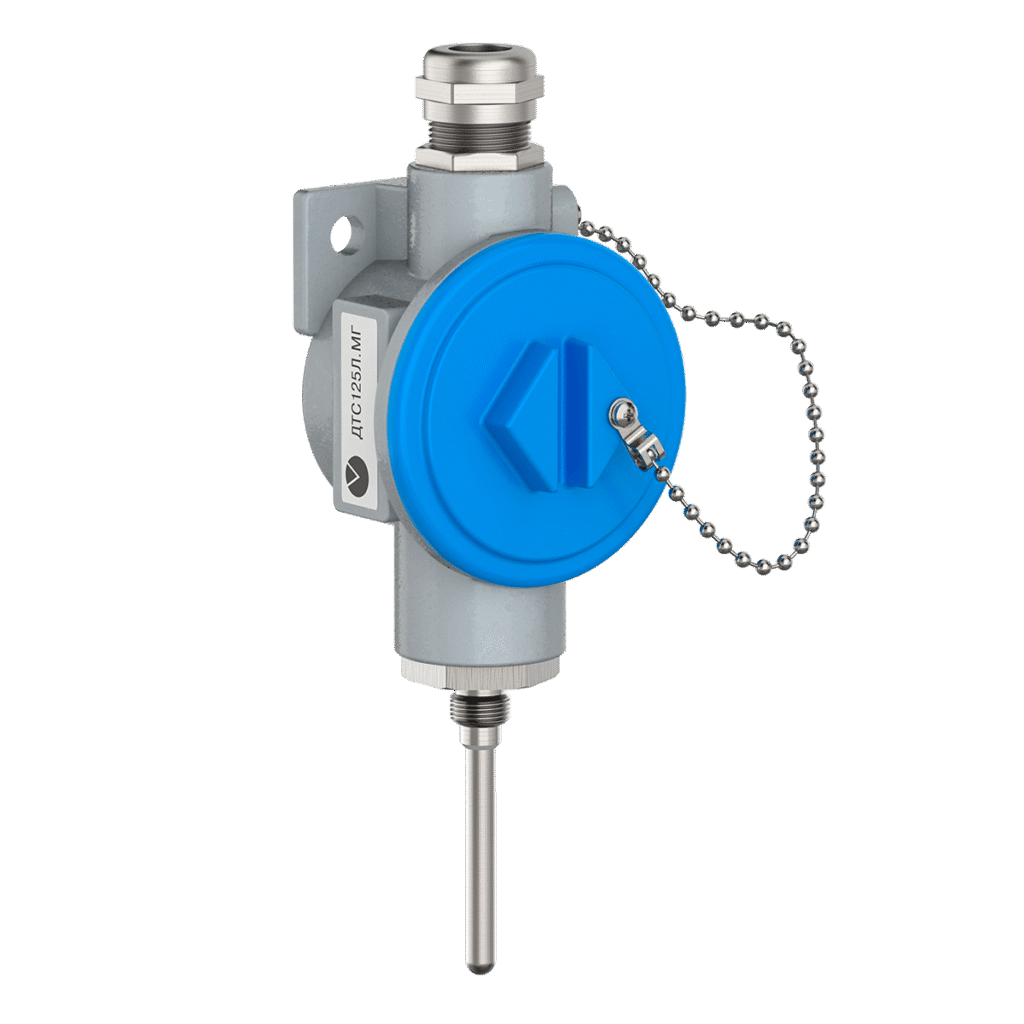

ДТС125Л.МГ
|
Сопротивление
|
50М, 100М
50П,100П
РТ100, РТ1000
|
A*, В, C
|
2-, 3-,
4-проводная
|
-40…+200
|
|
Кабельный ввод М16×1,5
|
Кабельный ввод М16×1,5
|
Кабельный ввод М16×1,5
|
Кабельный ввод М20×1,5
|
Кабельный ввод М20×1,5
|
|
Диаметр подключаемого кабеля до 8 мм
|
Диаметр подключаемого кабеля до 6 мм
|
Диаметр подключаемого кабеля до 6 мм
|
Диаметр подключаемого кабеля до 10 мм
|
Диаметр подключаемого кабеля до 10 мм
|
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
