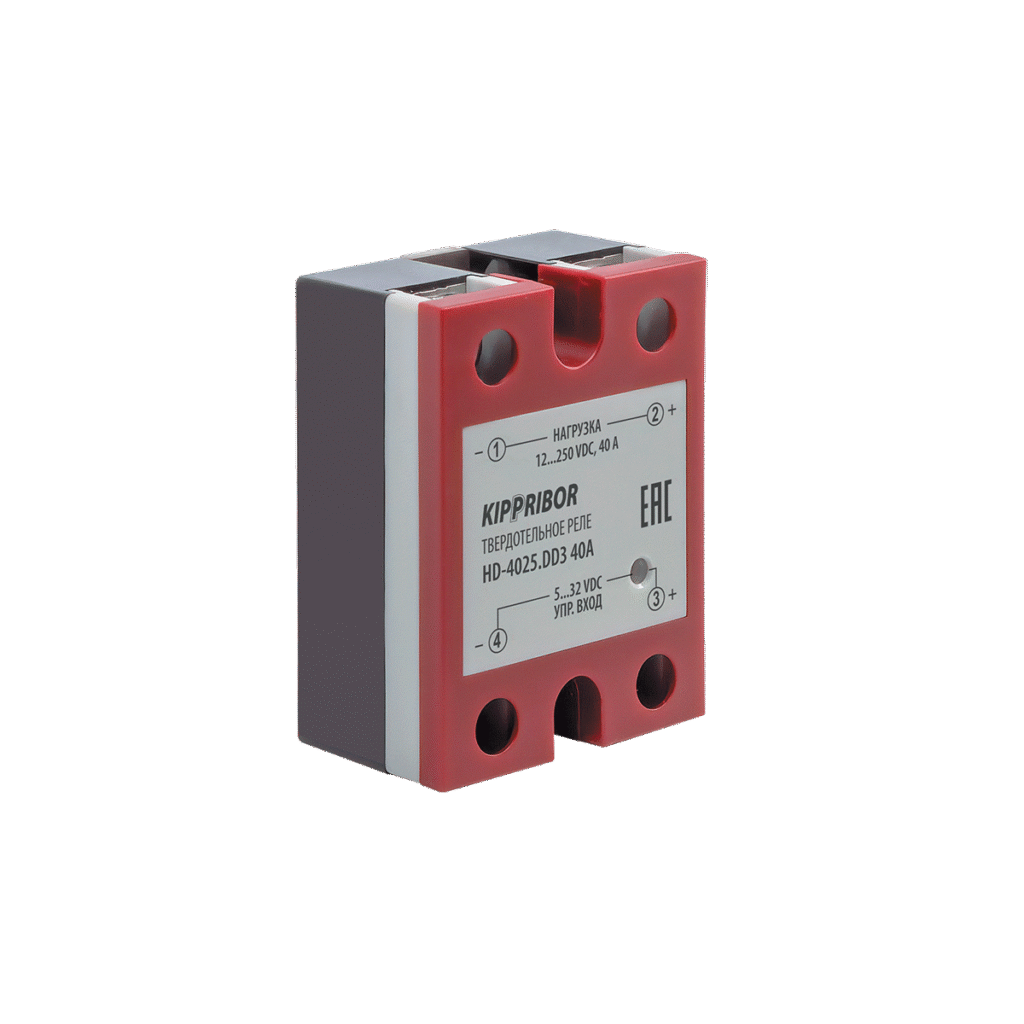

HD-хх25.DD3 [M02] твердотельные реле для коммутации постоянного тока

Однофазные ТТР KIPPRIBOR серии HD-хх25.DD3 [M02] предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.

Особенности управления и коммутации нагрузки

• Широкий диапазон управляющего сигнала 5…32 VDC.
• Тип нагрузки и рекомендуемый предельный ток коммутации:
  • максимальный ток нагрузки от 10 до 40 А (в зависимости от модификации).
  • резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
  • маломощная слабоиндуктивная нагрузка до от 1 до 4 А (в зависимости от модификации).
• Коммутируемое напряжение 12…250 VDC.
• Рекомендуемые области применения:
  • резистивная нагрузка: широко используются для коммутации цепей управления в подвижном автотранспорте, оборудовании и машинах с аккумуляторными источниками питания, электропогрузчиках и штабелерах, на железнодорожном и общественном городском транспорте (трамваи, троллейбусы), автофургонах, рефрижераторных установках и пр.
  • индуктивная нагрузка: широко используются для управления катушками соленоидных клапанов, электромагнитами и пр. соленоидами.
  • «усилитель сигнала»: оптимально подходит для усиления сигнала в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий HD-xx25.DD3 [M02]

Конструктивные особенности твердотельных реле серии HD-xx25.DD3 [M02]

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:

• Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
• Транзисторный выходной силовой элемент обладает лучшим соотношением цена/качество и демонстрирует при этом достаточно высокие показатели по надежности коммутации нагрузки в рекомендуемом диапазоне токов.
• Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
• Корпус ТТР HD-xx25.DD3 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
• Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
