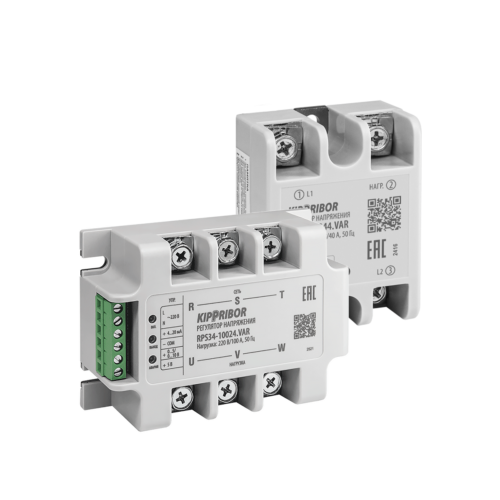

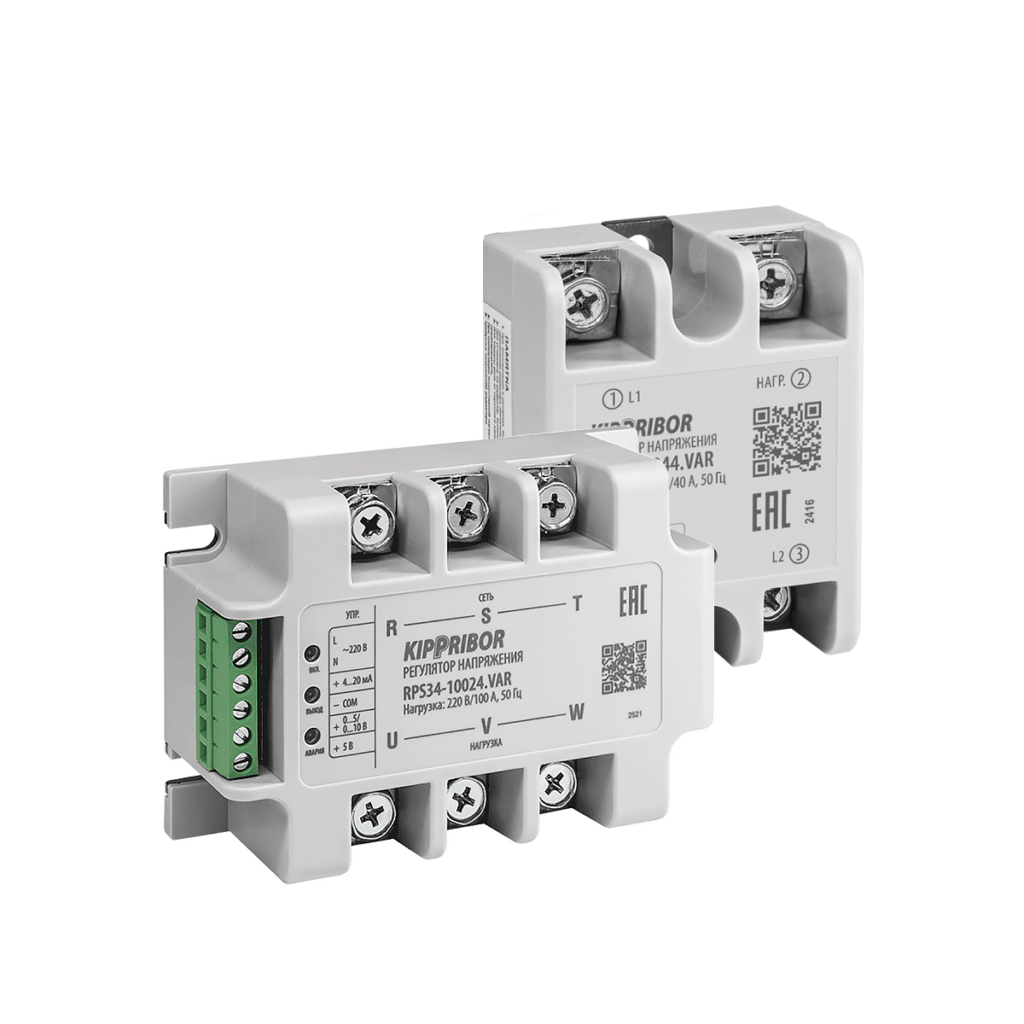

KIPPRIBOR RPS однофазные и трехфазные регуляторы напряжения

KIPPRIBOR RPS однофазные и трехфазные регуляторы напряжения

Регуляторы напряжения KIPPRIBOR RPS предназначены для бесступенчатого управления напряжением резистивной нагрузки в цепях переменного тока. Применяются для регулирования мощности нагревательных элементов и ламп накаливания в однофазных и трехфазных системах. Поддерживают различные схемы подключения нагрузки и обеспечивают стабильную работу в диапазоне напряжений от 48 до 380 В при токах до 110 А. Устройства выполнены в корпусе для установки на радиаторы охлаждения и оснащены встроенной защитой от импульсных помех.

Преимущества

Линейная характеристика: обеспечивает точное и предсказуемое изменение выходного напряжения по всему диапазону регулирования
Универсальное управление: поддержка сигналов тока, напряжения и сопротивления упрощает интеграцию в различные системы управления
Широкий диапазон мощности: работа с токами до 75 А (однофазные) и до 110 А (трехфазные) позволяет применять устройства в различных промышленных задачах
Гибкое регулирование: диапазон управления от 10 В до уровня питающей сети обеспечивает точную настройку мощности нагрузки
Помехозащита: встроенная шунтирующая выход RC-цепь снижает влияние импульсных помех и повышает стабильность работы
Гибкая конфигурация: поддержка однофазных и трехфазных схем с различными вариантами подключения нагрузки

Конструктивные особенности и особенности работы

Регуляторы построены на симисторных или тиристорных силовых элементах в зависимости от номинального тока: для серии RPS12 — симисторные решения применяются до 80 А, тиристорные — при токах 100 А и выше; для серий RPS33 и RPS34 — симисторные до 40 А, тиристорные от 75 А.

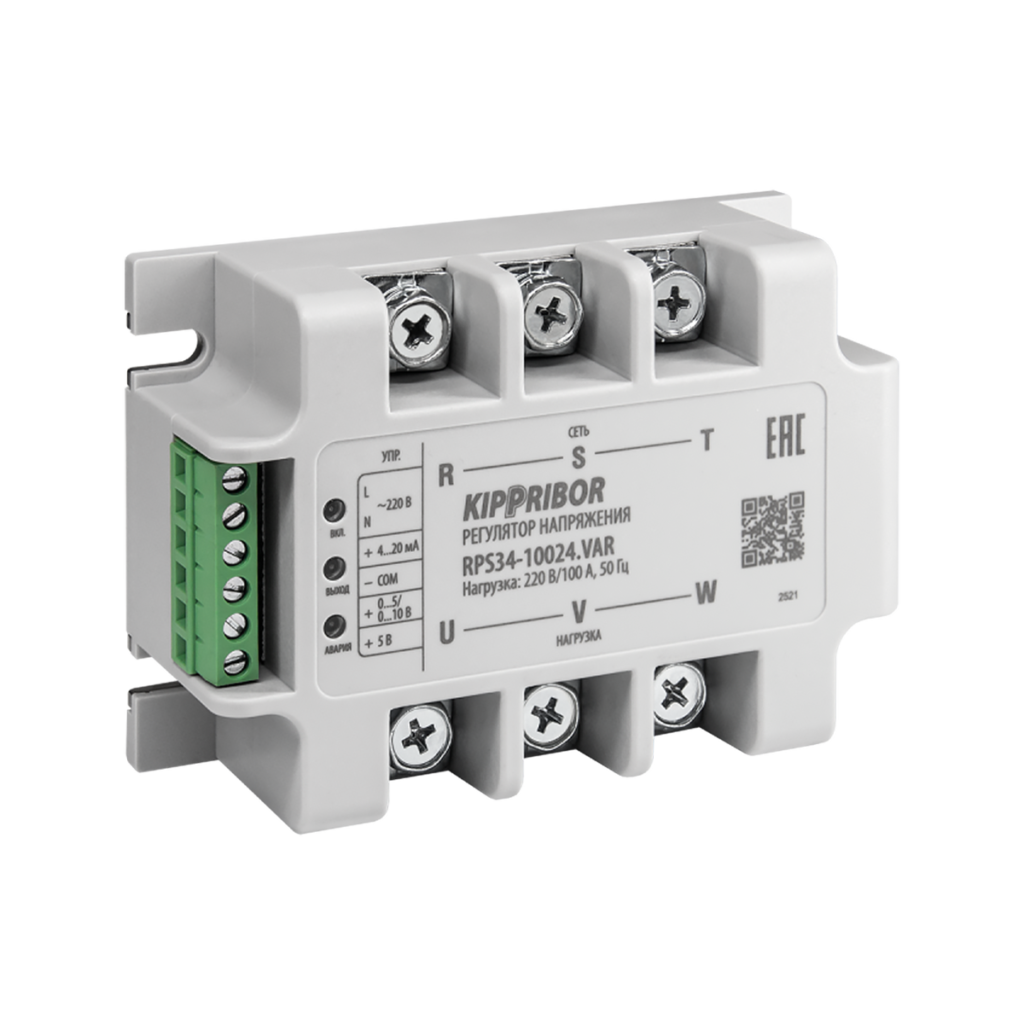

Трехфазные модели оснащены клеммниками с винтовыми зажимами для подключения дополнительного питания и управляющих сигналов, что упрощает монтаж и подключение. Устройства выполнены в стандартном корпусе нового образца, предназначенном для установки на радиаторы охлаждения.

Следует учитывать наличие тока утечки, обусловленного встроенной RC-цепью в силовой части: даже при отсутствии управляющего сигнала на нагрузке может присутствовать напряжение до 10 В переменного тока, что необходимо учитывать при проектировании и эксплуатации системы.

Характеристики

Входные цепи

Тип управляющего сигнала
Ток	4…20 мА (входное сопротивление ≤250 Ом)
Напряжение	0…5 В / 0…10 В (входное сопротивление ≥10 кОм)
Сопротивление	потенциометр 10 кОм / 1 Вт
Дополнительное питание
RPS12	~12 В, 0,1 А
RPS33, RPS34	~220 В, 0,01 А

Выходные цепи

	RPS12	RPS33, RPS34
Номинальный ток регулятора	6 – 75 А*	15 – 110 А*
Тип выходных силовых элементов	Симистор (модификации 6…48 А); Тиристор (модификации 60 / 75 А)	Симистор (модификации 15 / 24 А); Тиристор (модификации 45…110 А)
Тип питающей сети	Однофазная	Трехфазная
Род тока питающей сети	Переменный	Переменный
Номинальная частота питающей сети	50 Гц	50 Гц
Метод регулирования	Фазовое управление симистором/тиристором	Фазовое управление симистором/тиристором
Минимальный коммутируемый ток	0,1 А	0,1 А
Максимальное напряжение питающей сети	~440 В	~440 В
Номинальное напряжение питания нагрузки	~48…380 В	~220 / 380 В
Допустимое отклонение выходного напряжения	± ~5 В	± ~5 В
Максимальное пиковое напряжение	~800 В (модификации 6…48 А); ~1600 В (модификации 60 / 75 А)	~800 В(модификации 15 / 24 А); ~1600 В(модификации 45…110 А)
Ток утечки в закрытом состоянии	≤ 10 мА	≤ 10 мА
Электрическая прочность изоляции	~2000 В	~2000 В
Сопротивление изоляции	100 МОм (="500 В)	100 МОм (=500 В)

*в зависимости от модификации

Модификации и номинальные токи

Модификация регулятора	Модификация радиатора KIPPRIBOR серии PTP	Номинальный ток регулятора	Максимальная мощность нагрузки

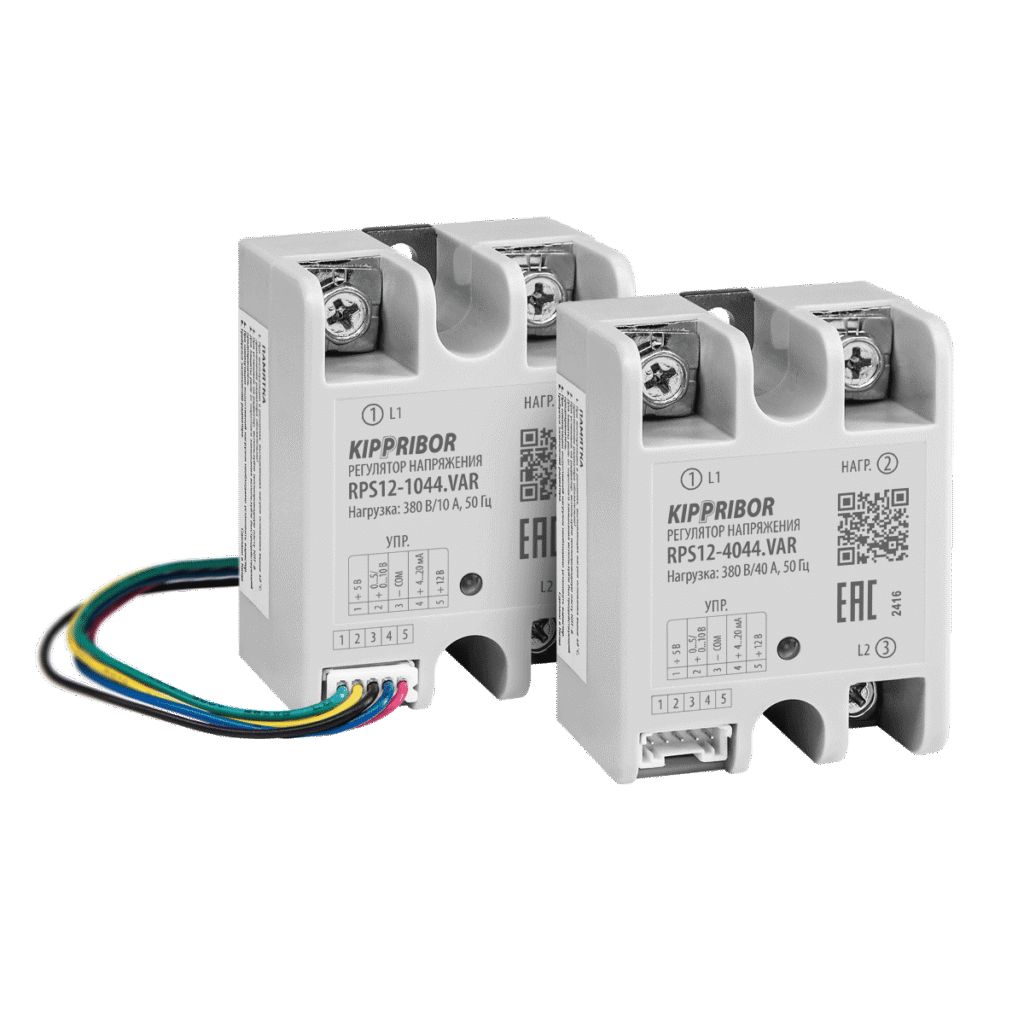

RPS12-1044.VAR	PTP052	6 А	2,3 кВт
RPS12-1544.VAR	PTP052	9 А	3,4 кВт
RPS12-2044.VAR	PTP052	12 А	4,5 кВт
RPS12-2544.VAR	PTP052	15 А	5,6 кВт
RPS12-3044.VAR	PTP052	18 А	6,8 кВт
RPS12-4044.VAR	PTP060	24 А	9,0 кВт
RPS12-6044.VAR	PTP061.1	36 А	13,5 кВт
RPS12-8044.VAR	PTP062.1	48 А	18,0 кВт
RPS12-10044.VAR	PTP063.1	60 А	22,5 кВт
RPS12-12544.VAR	PTP063.1	75 А	28,5 кВт
RPS34-2524.VAR, RPS33-2544.VAR	PTP034	15 А	9,8 кВт
RPS34-4024.VAR, RPS33-4044.VAR	PTP036	24 А	16 кВт
RPS34-7524.VAR, RPS33-7544.VAR	PTP037	45 А	29 кВт
RPS34-10024.VAR, RPS33-10044.VAR	PTP038	60 А	38 кВт
RPS34-12524.VAR, RPS33-12544.VAR	PTP039	75 А	48 кВт
RPS34-15024.VAR, RPS33-15044.VAR	PTP038 с вентилятором KIPPRIBOR VENT-12038.220VAC.5MSHB	90 А	58 кВт
RPS34-18024.VAR, RPS33-18044.VAR	PTP038 с вентилятором KIPPRIBOR VENT-12038.220VAC.5MSHB	110 А	72 кВт

Условия эксплуатации

Рабочий диапазон температур окружающей среды	-20…+50 °С
Температура хранения и транспортировки	-25…+85 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	20…90 %

Общие сведения

	RPS12	RPS33, RPS34
Класс защиты корпуса	IP20	IP20
Срок гарантийного обслуживания	12 месяцев	12 месяцев
Материал основания	Алюминиевый сплав (модификации 10…80 А); Медный сплав (модификации 100…125 А)	Алюминиевый сплав (модификации 25…40 А); Медный сплав (модификации 75…180 А)
Охлаждение	Воздушное	Воздушное
Встроенные защиты	RC-цепь защиты силового ключа	RC-цепь защиты силового ключа, защита от перегрева (температура срабатывания встроенного датчика 90°С)
Органы индикации	LED-индикатор	LED-индикаторы «Вкл», «Выход», «Авария»
Способ монтажа	Крепление винтами на плоскость	Крепление винтами на плоскость
Масса, не более	110 г (модификации 10…80 А); 155 г (модификации 100…125 А)	440 г (модификации 25…40 А); 580 г (модификации 75…180 А)
