Клапаны проходные односедельные запорно-регулирующие КПСР

Клапаны проходные односедельные запорно-регулирующие КПСР предназначены для применения в системах автоматического регулирования и управления технологическими процессами путем изменения расхода рабочих сред (кроме вакуума), транспортируемых по трубопроводам различного назначения.

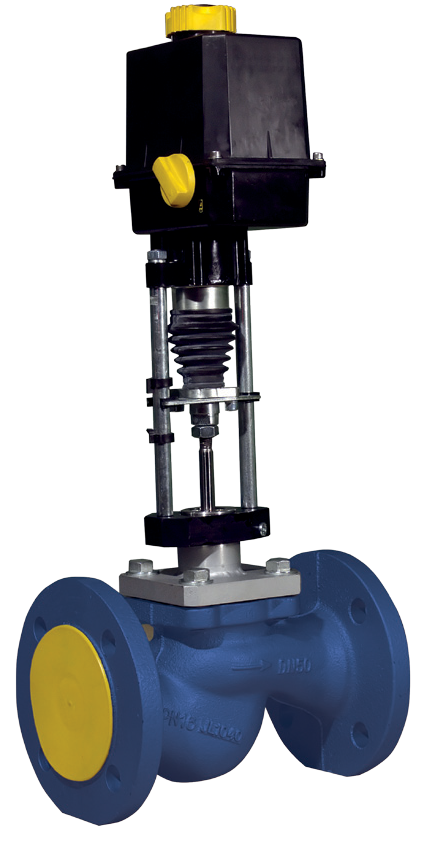

Серия 100 предназначена для установки в системах тепловодоснабжения на холодную и горячую воду или 30 % водный раствор этиленгликоля с температурой до 150 °С и давлением до 1,6 МПа.

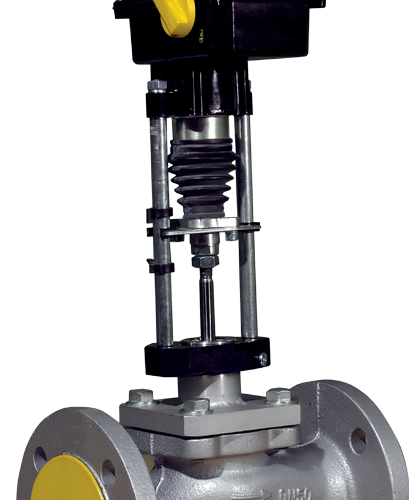

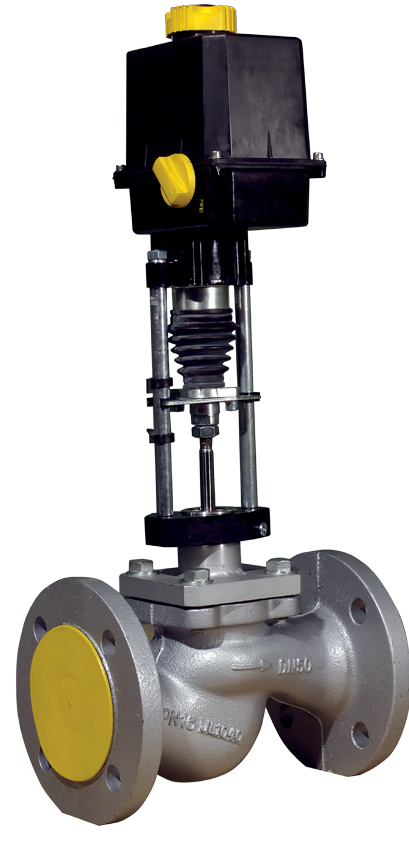

Серия 200 применяется для водяного и насыщенного пара температурой до 220 °С и условным давлением 1,6; 2,5; 4,0 МПа.

Принцип действия

Направление подачи рабочей среды одностороннее – по стрелке- указателю на корпусе. Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочий среды. Это усилие существенно уменьшается благодаря разгрузке плунжера.

В зависимости от значения условного прохода DN предусмотрены два базовых исполнения клапанов:

1. DN 15…50 – исполнение со штоком не разгруженным по давлению среды (Рис. 1);
2. DN 65…200 – исполнение с разгруженным штоком (Рис. 2) – используется для увеличения допустимого перепада давления на клапане. При такой конструкции в крышке клапана размещается дополнительная втулка, в которой перемещается поршень, связанный со штоком плунжера. Втулка с поршнем образует камеру разгрузки, которая за счет отверстий в плунжере связана с входной полостью клапана. Коэффициент разгрузки близок к единице.

DN 15…50 – исполнение со штоком не разгруженным по давлению среды

DN 65…200 – исполнение с разгруженным штоком
