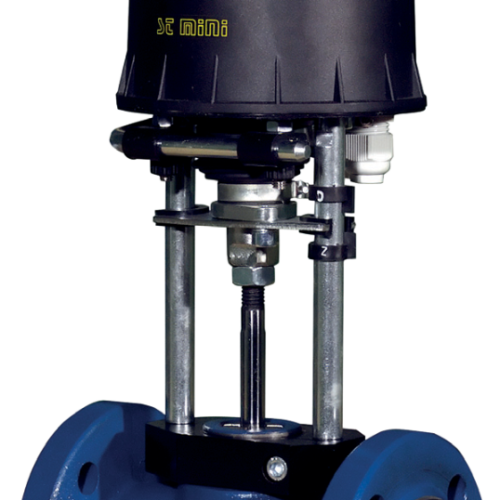

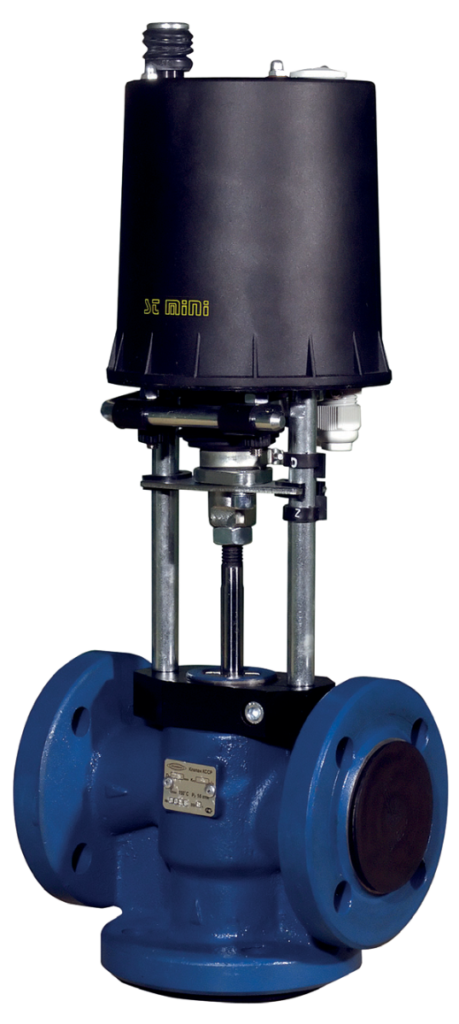

Клапаны трехходовые смесительные регулирующие КССР

Name: Клапаны трехходовые смесительные регулирующие КССР
SKU: 65d58d54d4e3

Артикул: 65d58d54d4e3 Категории: Архив продукции, Силовые и коммутационные устройства

Клапаны трехходовые КССР предназначены для смешивания двух рабочих сред, транспортируемых по трубопроводу при линейной характеристике регулирования.

Серия 100 предназначена для установки в системах тепловодоснабжения на холодную и горячую воду или 30 % водный раствор этиленгликоля с температурой до 150 °С и давлением до 1,6 МПа.

Технические характеристики

Марка	DN, мм	Условная пропускная способность Кv, м³/ч	Наименование	Температура рабочей среды t, ºC	Условное давл. РN, не более, кгс/см²	Рабочая среда	Строит. длина, мм	Масса, кг
Клапаны смесительные с приводом REGADA (СЕРИЯ 100)
КCСР Корпус-чугун СЧ20	15	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2	КCСР 1-15-ХХХ-1.1100-СЧ-1,6-1-150-У	до +150	16	Холодная и горячая вода	130	6,5
	25	1,6 2,5 4,0 6,3 10	КCСР 1-25-ХХХ-1.1100-СЧ-1,6-1-150-У				160	8
	32	6,3 10 16	КCСР 1-32-ХХХ-1.1100-СЧ-1,6-1-150-У				180	8,5
	40	10 16 25	КCСР 1-40-ХХХ-1.1100-СЧ-1,6-1-150-У				200	13
	50	10 16 25 32 40	КCСР 1-50-ХХХ-1.1200-СЧ-1,6-1-150-У				230	15,5
	65	25 32 40 63	КCСР 1-65-ХХХ-1.1200-СЧ-1,6-1-150-У				290	26,5
	80	40 63 100	КCСР 1-80-ХХХ-1.1200-СЧ-1,6-1-150-У				310	32,5
Клапаны смесительные с приводом SAUTER (управляющий сигнал 0-10В или 4-20 mA)
КCСР Корпус-чугун СЧ20	15	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2	КCСР 1-15-ХХХ-1.2100-СЧ-1,6-1-150-У	до +150	16	Холодная и горячая вода	130	6,5
	25	1,6 2,5 4,0 6,3 10	КCСР 1-25-ХХХ-1.2100-СЧ-1,6-1-150-У				160	8
	32	6,3 10 16	КCСР 1-32-ХХХ-1.2100-СЧ-1,6-1-150-У				180	8,5
	40	10 16 25	КCСР 1-40-ХХХ-1.2100-СЧ-1,6-1-150-У				200	13
	50	10 16 25 32 40	КCСР 1-50-ХХХ-1.2100-СЧ-1,6-1-150-У				230	15,5
	65	25 32 40 63	КCСР 1-65-ХХХ-1.2100-СЧ-1,6-1-150-У				290	26,5
	80	40 63 100	КCСР 1-80-ХХХ-1.2100-СЧ-1,6-1-150-У				310	32,5
