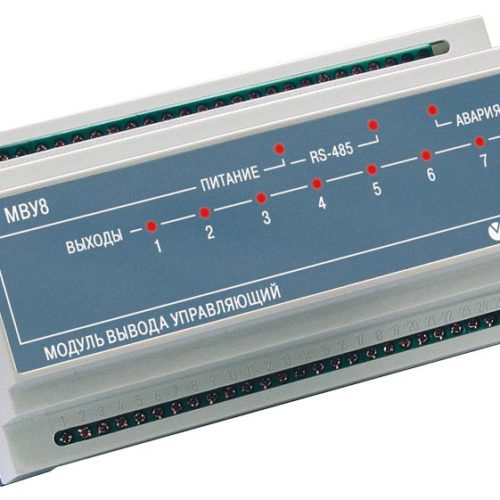

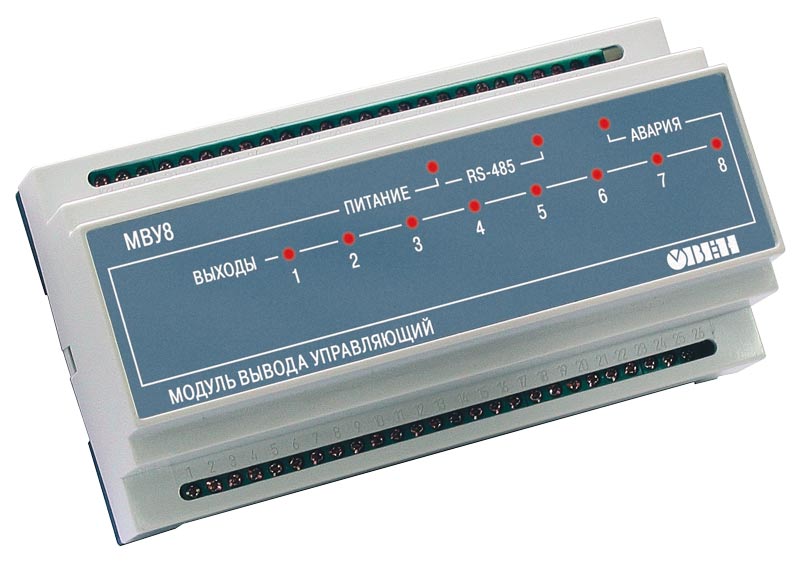

МВУ8 модуль вывода управляющий

Назначение прибора ОВЕН МВУ8

Восьмиканальный модуль управления исполнительными механизмами для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).

Модуль может использоваться:

• в качестве удаленного блока выходных устройств для SCADA-системы или программируемых контроллеров (ОВЕН ПЛК или др.);
• для интеллектуального управления исполнительными механизмами.

МВУ8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВУ8 не является «мастером» сети.

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

Основные функции ОВЕН МВУ8

• До 8 каналов управления различными исполнительными механизмами (ИМ):
  – 2-х позиционными (ТЭНы, двигатели, клапаны);
  – 3-х позиционными (задвижки, краны), как с датчиком положения, так и без него;
  – ИМ с аналоговым управлением
• 8 встроенных выходных элементов с возможностью расширения до 16 путем подключения 8-канального модуля дискретных выходных элементов ОВЕН МР1
• Непосредственное управление им по сигналу SCADA-системы или программируемого контроллера (ШИМ с высокой точностью, ON/OFF)
• Возможность интеллектуального управления исполнительными механизмами:
• – генерация управляющего ШИМ-сигнала заданной скважности (или аналогового сигнала) по расчетной мощности, полученной из сети RS-485 от ПИД-регулятора или его модели в SCADA-системе;
  – управление сложными системами ИМ, например системой «нагреватель – холодильник», группой ТЭНов, системами дискретной сигнализации и т.п.;
  – контроль нахождения в заданных пределах значения физической величины, поступающей из сети RS-485;
  – автоматический перевод ИМ в аварийный режим работы при нарушении сетевого обмена
• Поддержка распространенных протоколов Modbus (ASCII, RTU), DCON, ОВЕН
• Бесплатная программа «КОНФИГУРАТОР МВУ8»:
  – конфигурирование прибора на ПК;
  – регистрация состояния выходных элементов (скважности ШИМ или выходного тока/напряжения)
• Помехоустойчивость благодаря импульсному источнику питания 90…264 В частотой 47…63 Гц

В комплект поставки прибора бесплатно входит: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.

Обращаем Ваше внимание на модули линейки Мх110

Модули линейки Мх110 обладают расширенным функционалом и улучшенными техническими характеристиками по отношению к старой линейке (МВА8, МВУ8, МДВВ)
