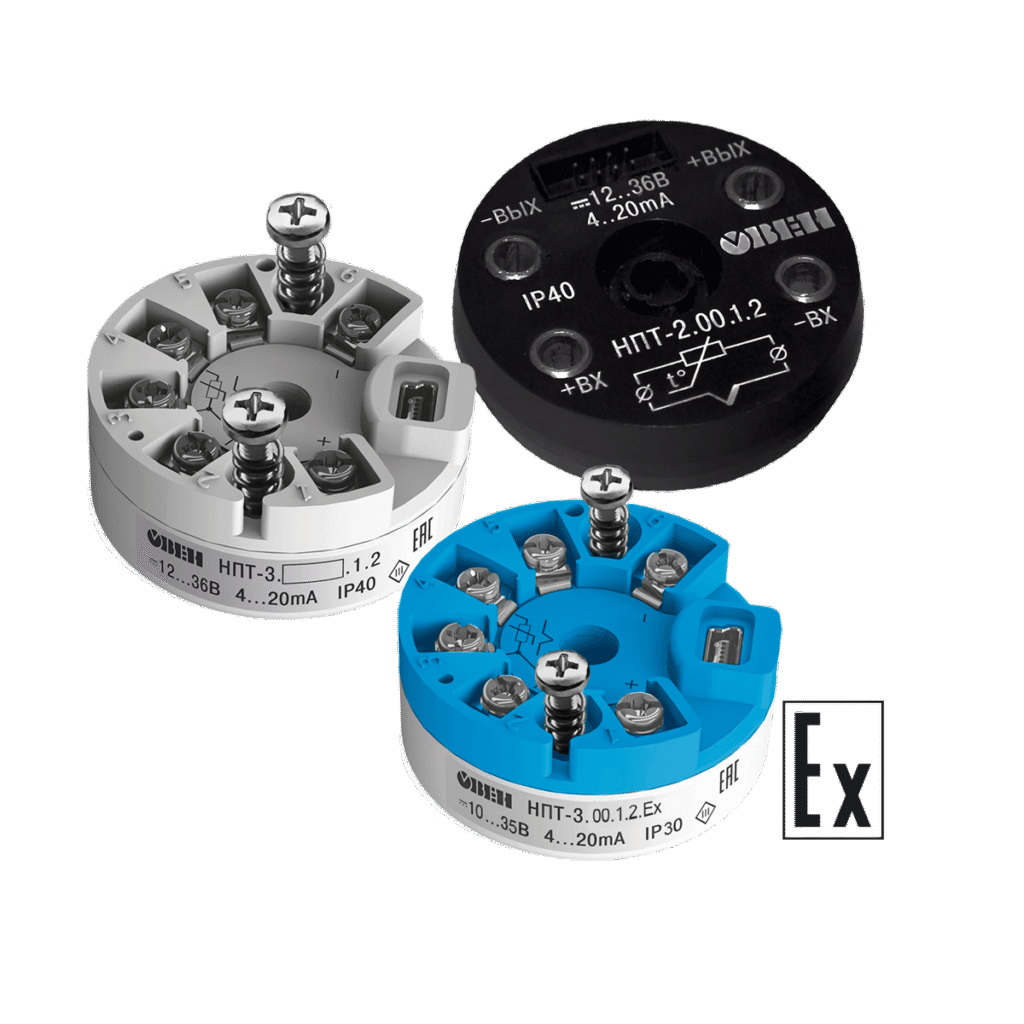

ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока: 4…20 мА.

Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Функциональные возможности

Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
Настройка типа датчика и диапазона преобразования температуры через USB-порт.
Выходной нормированный сигнал:
НПТ-2, НПТ-3 – 4…20 мА.
Эксплуатация при температуре окружающий среды от -40 °С.
Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
Является средством измерения с межповерочным интервалом 2 года.

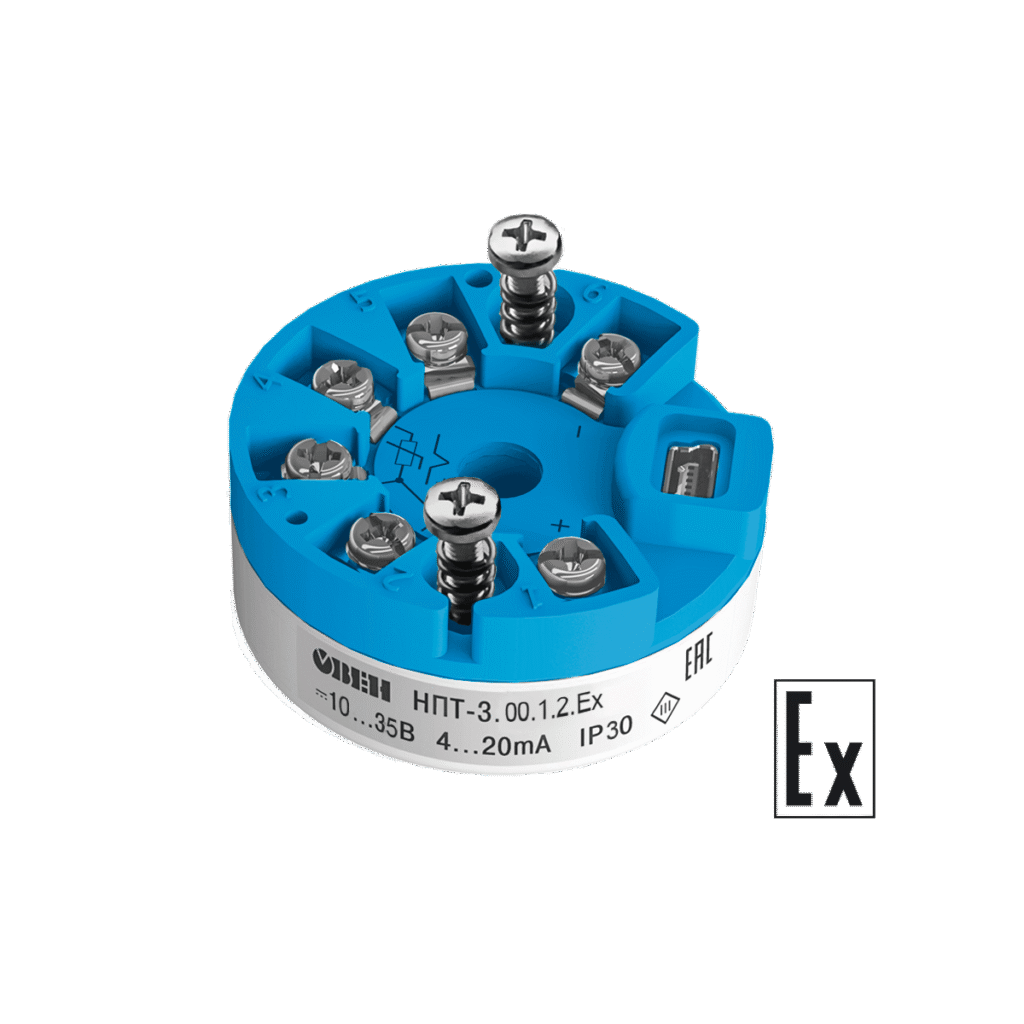

НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

Нормированный и ненормированный сигнал. Сравнительная таблица

Тип датчика	Выходной сигнал	Влияние помех	Длина линии связи
Термопара	мВ (не нормирован)		20 м
Термопара	4…20 мА (нормирован)		1000 м

Характеристики

	НПТ-2		НПТ-3			НПТ-3.Ех

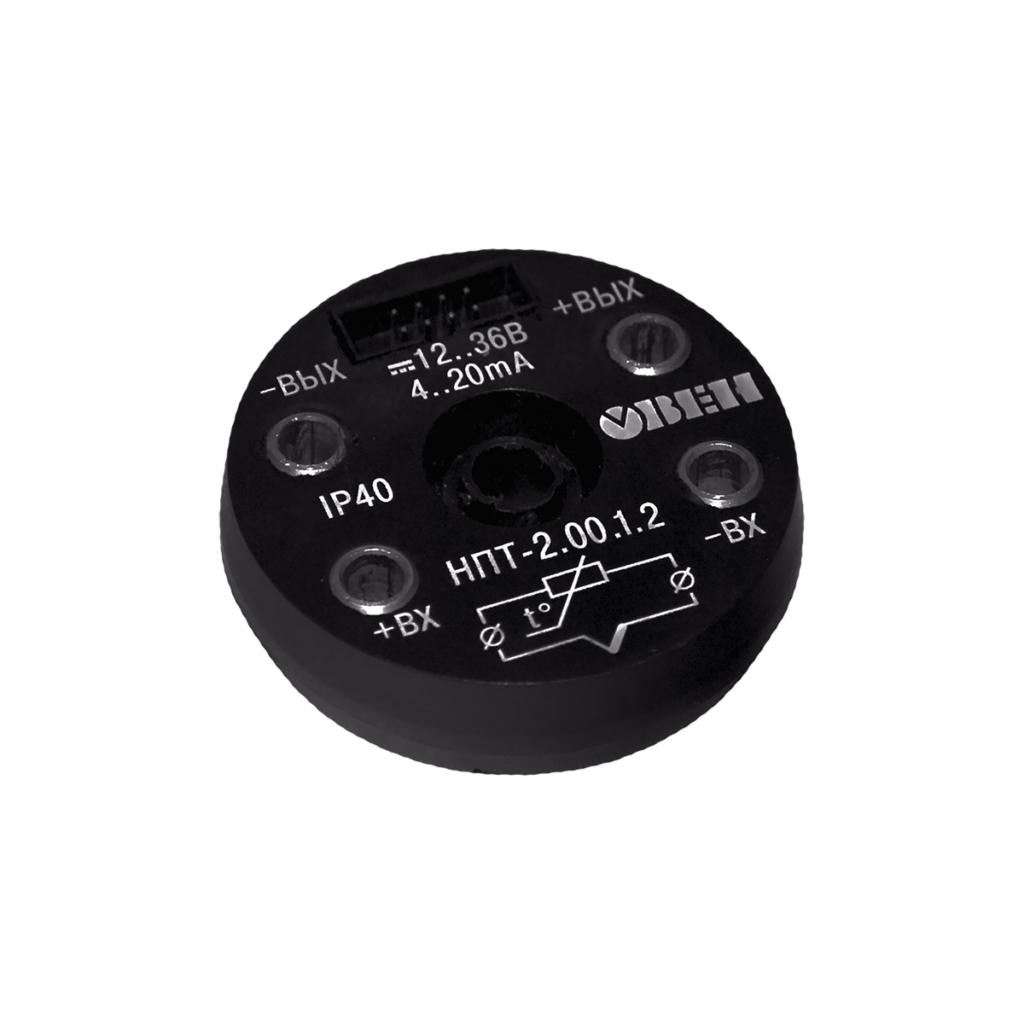

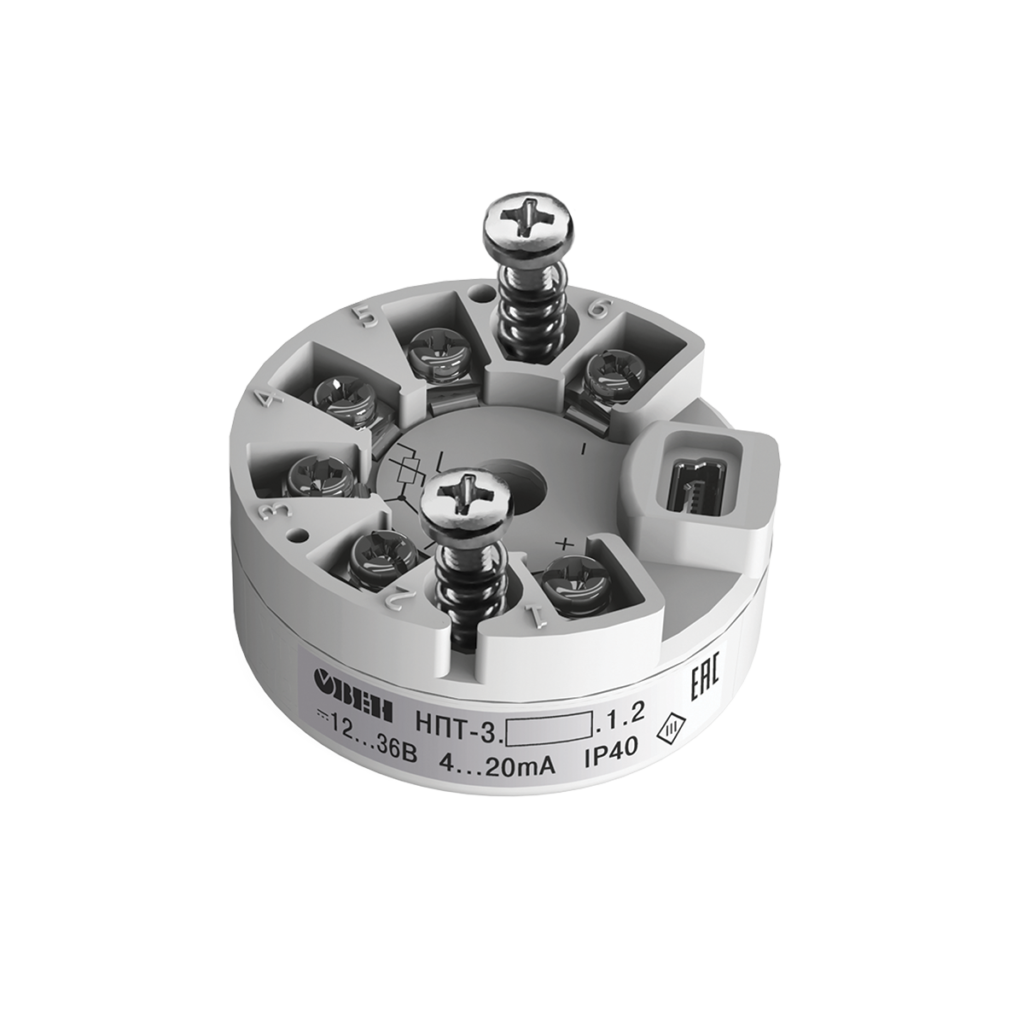

	Для монтажа в головку датчика отечественной конструкции		Для монтажа в головку датчика европейской конструкции (type B)			Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока, В	24
Диапазон допустимых напряжений питания постоянного тока, В	12…36					10…35
Гальваническая развязка питания от входов/выходов	Нет		Нет			500 В
Тип подключения питания	От цепи выходного сигнала 4…20 мА
Характеристики датчиков и входных сигналов
Тип датчика	ТС, ТП (см. табл. «Характеристики датчиков»)
Схема подключения ТС	2-w		2, 3, 4-w
Гальваническая развязка домена «входы» от домена «выходы»	Нет		Нет			500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя	4…20 мА
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	20…24 мА		21…22,5 мА
Функция преобразования входных сигналов	Линейная
Допустимое сопротивление нагрузки, Ом	Не более 1250		Не более 1100
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	30 мин
Время установления выходного сигнала после изменения входного сигнала, не более	1 сек		1 сек			2 сек
Питание выходного сигнала	От внешнего источника
Метрологические характеристики
Основная приведенная погрешность преобразования, не более:
– при работе с ТС	0,25 %
– при работе с ТП	0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более
– при работе с ТС	0,125 %
– при работе с ТП	0,25 %
Характеристики конструкции
Габаритные размеры	(Ø45×13)±1 мм		(Ø44×18)±1 мм
Степень защиты корпуса	IP40		IP30
Степень защиты клемм	IP00		IP00
Масса в упаковке, не более	100 г
Условия эксплуатации
Диапазон рабочих температур	-40…+85 °С			-40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6
Относительная влажность воздуха, не более	95 %
Атмосферное давление	84…106,7 кПа
Устойчивость к механическим воздействиям	Группа N2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям	Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии)	По ГОСТ 30804.6.3-2013
Параметры взрывозащиты
Маркировка	0 Ex ia IIC «T6…Т4» Ga
Максимальные значения для подключения по цепи датчика	—	—			Uo=6 В Io=34 мА Po=51 Вт Сo=3,2 мкФ Lo=28 мкГн
Максимальные значения для подключения по цепи выходного сигнала	—	—			Ui=35 В Ii=100 мА Pi=800 Вт Сi=0,011 мкФ Li=0,15 мГн
