ПД100 модель 1х1 датчик преобразователь избыточного давления измерительный для объектов ЖКХ

ПД100 модель 1х1 датчик преобразователь избыточного давления измерительный для объектов ЖКХ

Категория:

Оставить заявку

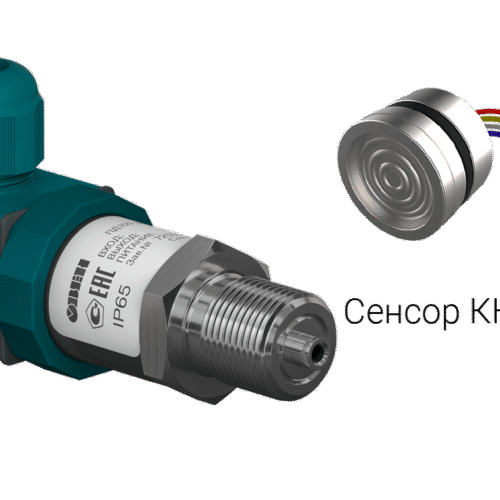

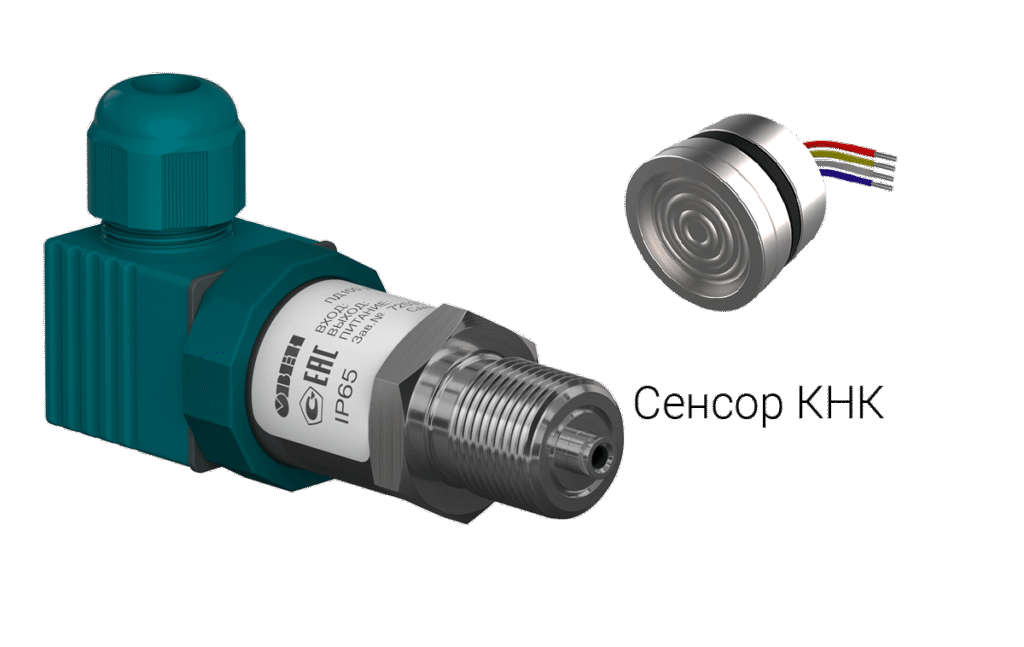

Малогабаритный датчик ПД100 представляет собой преобразователь измерительный с современным сенсором структуры КНК с мембраной из нержавеющей стали, микропроцессорным нормированием, выходным сигналом 4…20 мА и первичной поверкой.

Преобразователь избыточного давления ПД100 предназначен для насосных станций водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов и котельных, маслостанций и других вспомогательных и основных производств, где требуется точность и стабильность характеристик.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к материалам датчика — подробнее в таблице.

Отличительные особенности

  • Широкий диапазон измеряемого давления.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Устойчивость к гидроударам.
  • Стабильное значение "ноля" преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.

Основные характеристики

  • Верхний предел измерений – от 0,016 до 100 МПа.
  • Тип измеряемого давления – избыточное (ДИ).
  • Диапазон температур измеряемой среды: –40…+125 °С.
  • Класс точности – 0,5 %; 1,0 %.
  • Межповерочный интервал — 2 года.

Характеристики

Наименование

Значение

Выходной сигнал постоянного тока

4…20 мА, 2-х проводная схема

Основная приведенная погрешность

0,5; 1,0 % ВПИ

Диапазон рабочих температур измеряемой среды

-40… +125 °С

Напряжение питания

12…36 В постоянного тока (номинальное значение 24 В)

Сопротивление нагрузки

0… 1800 Ом

Потребляемая мощность

не более 0,8 Вт

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Степень защиты корпуса

IP65

Устойчивость к климатическим воздействиям

УХЛ3.1

Диапазон рабочих температур окружающего воздуха

–40…+80 °С

Атмосферное давление рабочее

66…106,7 кПа

Среднее время наработки на отказ

не менее 50 000 ч

Средний срок службы

12 лет

Межповерочный интервал

2 года

Методика поверки

КУВФ.406230.100 МП

Вес без упаковки / в упаковке

0,2 кг / 0,3 кг

Штуцер для подключения давления
  • M20×1,5 манометрической формы (ГОСТ 2405-88)
  • G1/2 манометрической формы (DIN EN 837)
  • G1/4 (DIN 3852)

Тип электрического соединителя

EN175301-803 форма А (DIN 43650-A)

Габаритный размер (по высоте)

не более 115 мм

Перегрузочная способность

— от 0,016 до 16 МПа – не менее 200 % от ВПИ

— от 25 до 100 МПа – не менее 150 % от ВПИ

Предельное давление перегрузки

не более 600 % при ВПИ до 35 кПа и не более 500 % при ВПИ выше 35 кПа
