Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4…T6 Ga X предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Для ознакомления с датчиками уровня в общепромышленном исполнении перейдите по ссылке.

Модификации одноуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, стандартное исполнение	Длина штока L, максимальная (под заказ)

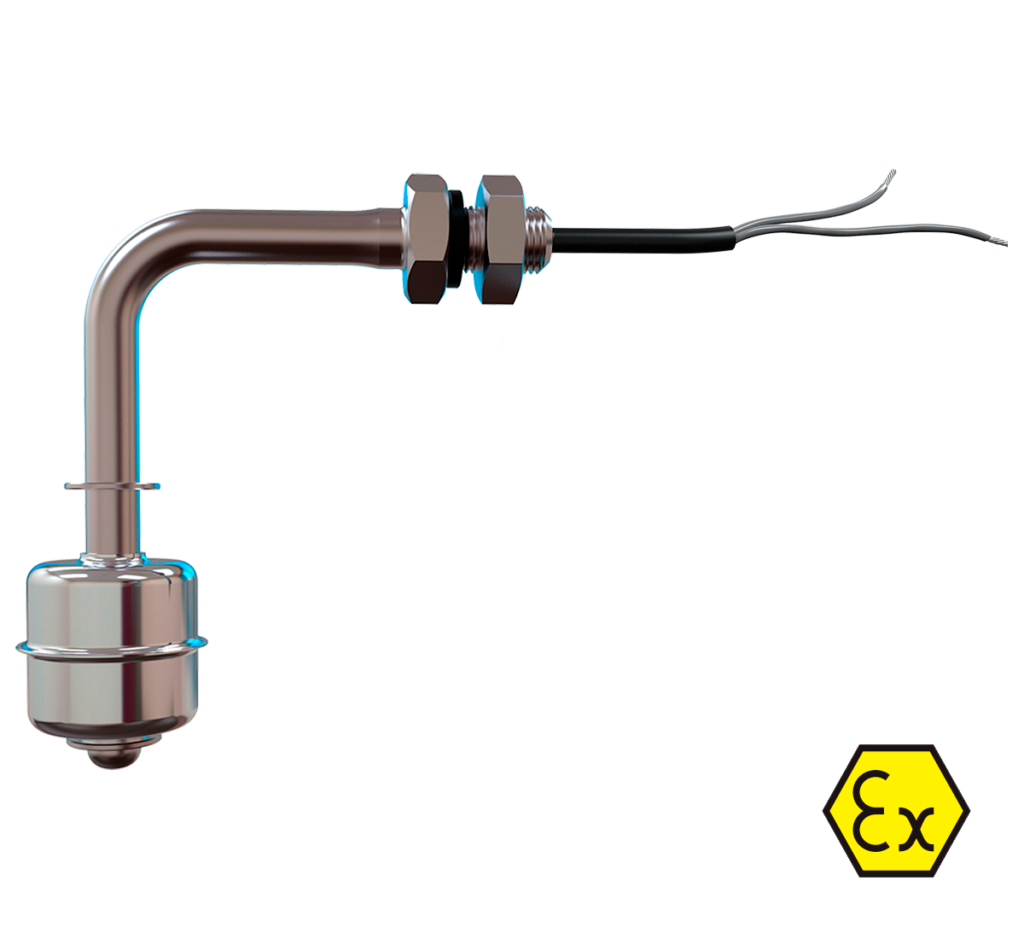

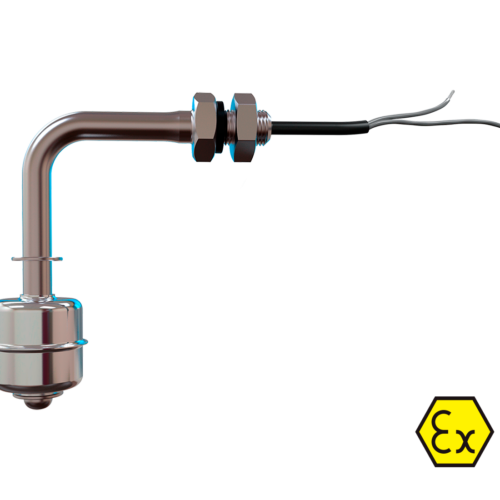

ПДУ-1.1-Ex	Горизонтальный	Цилиндрический	100 мм	2 500 мм

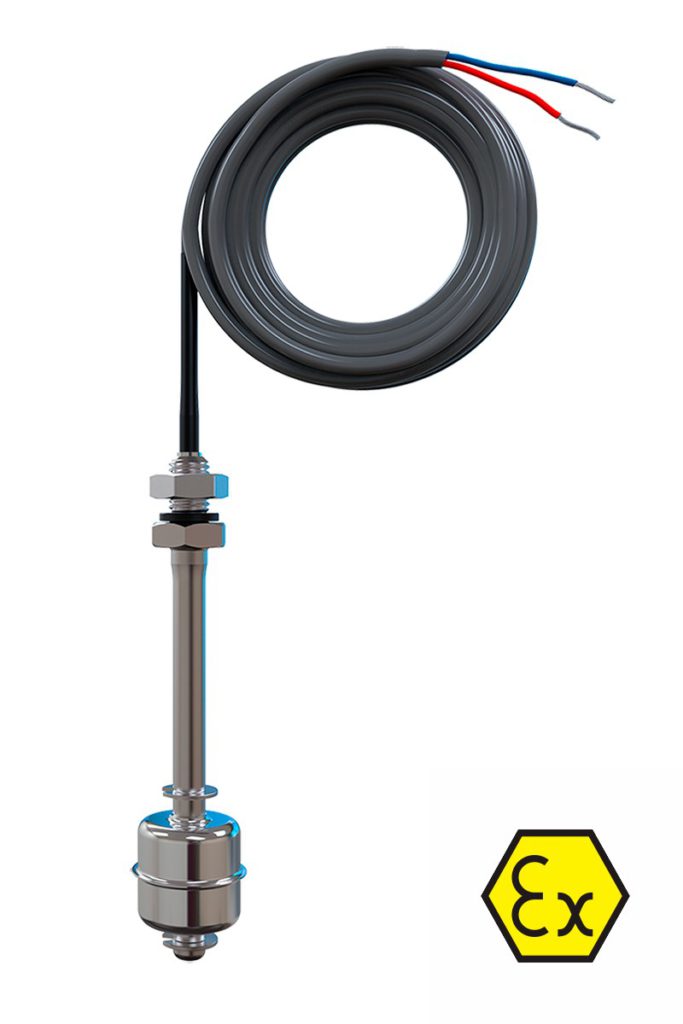

ПДУ-2.1-Ex	Вертикальный	Цилиндрический	50 мм	2 500 мм

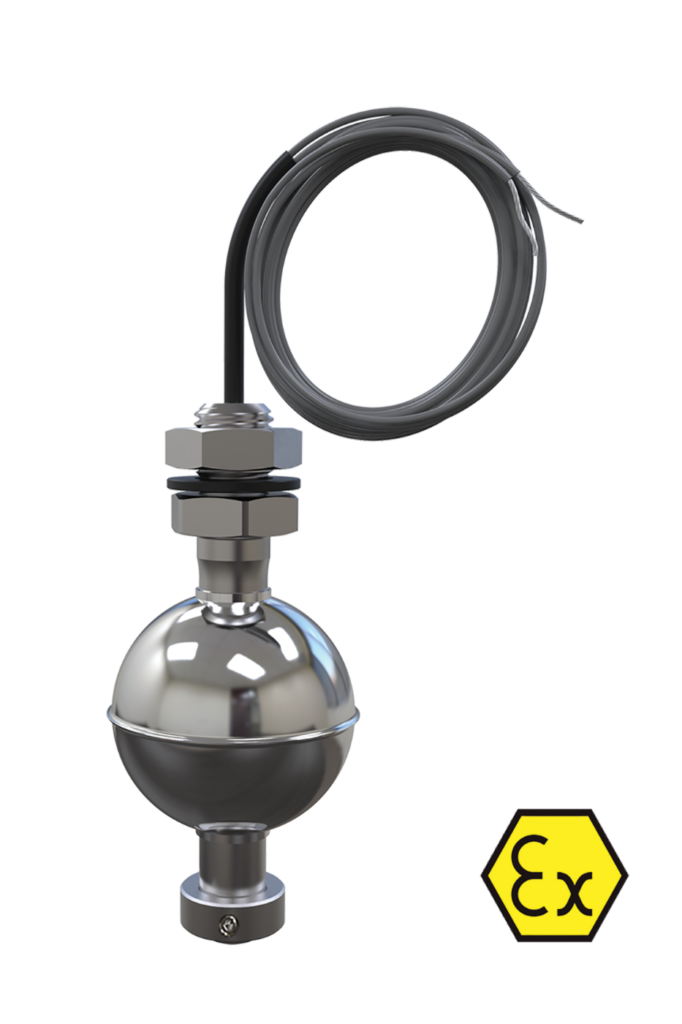

ПДУ-3.1-Ex	Вертикальный	Шарообразный	100 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, максимальная (под заказ)

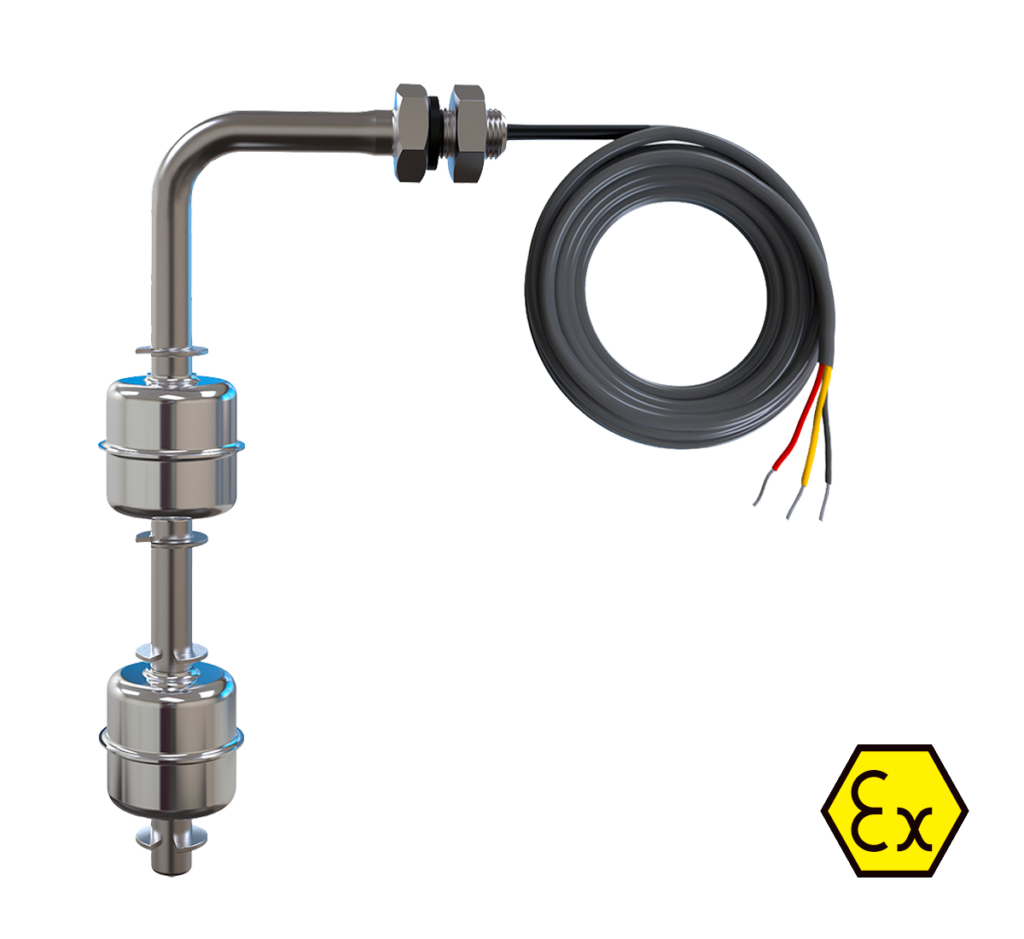

ПДУ-1.2-Ex	Горизонтальный	Цилиндрический	2 500 мм
ПДУ-2.2-Ex	Вертикальный	Цилиндрический	2 500 мм

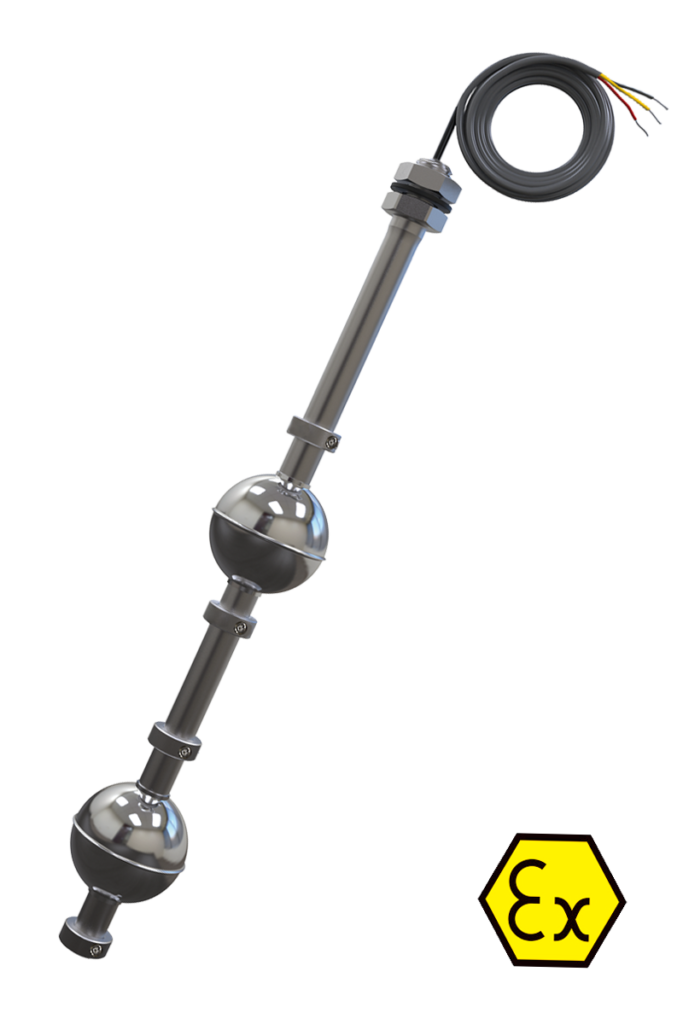

ПДУ-3.2-Ex	Вертикальный	Шарообразный	3 000 мм

Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Модификации трехуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, максимальная (под заказ)

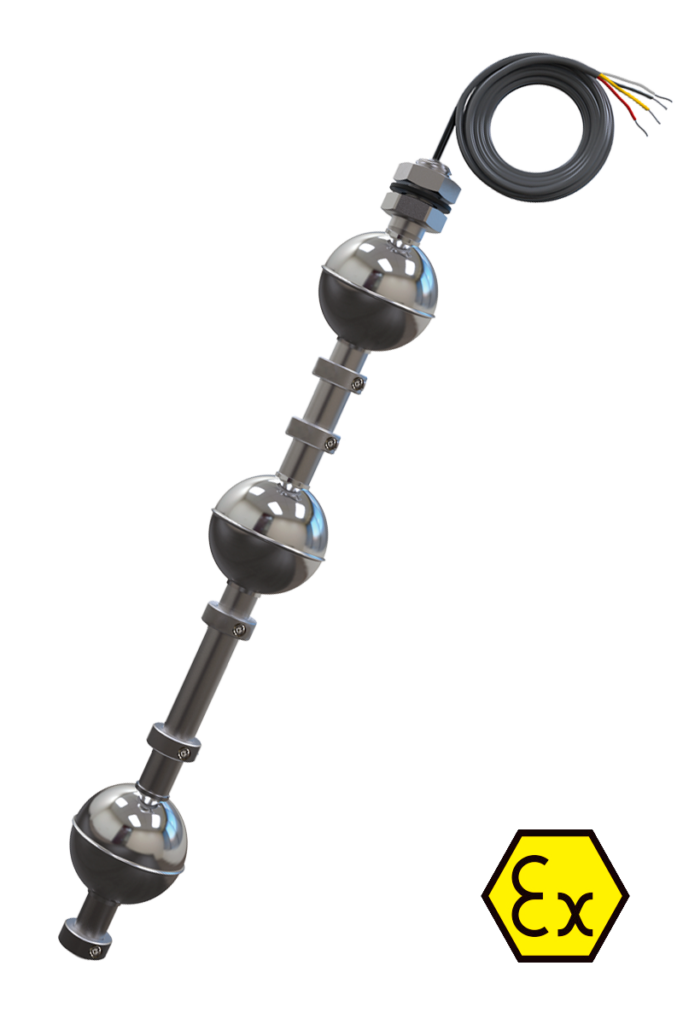

ПДУ-3.3-Ex	Вертикальный	Шарообразный	3 000 мм

Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Основные технические характеристики

Наименование параметра	Значение
	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х
Электрические параметры
Количество сигнализируемых уровней	1 или 2		1; 2; 3
Максимальный коммутируемый ток, А	0,5		2
Максимальное коммутируемое напряжение, В	180		230
Максимальная коммутируемая мощность, Вт	10		30
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1х10⁶
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное
Максимальная длина штока до нижнего уровня, мм	2500		3000
Cостояние контактов датчика в нижнем положении поплавка:
для ПДУ-Х.1-ЕХ, ПДУ-Х.2-ЕХ, ПДУ-3.3-ЕХ	Нормально-разомкнутое
для ПДУ-Х.1.К-ЕХ, ПДУ-Х.2.К-ЕХ, ПДУ-3.3.К-ЕХ	Нормально-замкнутое
Плотность измеряемой среды, г/см³	0,70		0,65
Температура контролируемой среды, °С	-40…+105
Давление контролируемой среды, МПа	1,6		2
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты по ГОСТ 14254	IP68 (погружная часть) IP65 (внешняя часть)
Длина кабельного вывода, м	1…120 м
Искробезопасные параметры
Максимальное входное напряжение U_i, В	35
Максимальный входной ток I_i, мА	100
Максимальная внутренняя емкость C_i, мкФ	0,03
Максимальная внутренняя индуктивность L_i, мГн	0,3

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U₀ ≤ U_i, I₀ ≤ I_i, С₀ ≥ C_i + С_К, L₀ ≥ L_i + L_К (где С_К и L_К – емкость и индуктивность соединительных кабелей соответственно).
