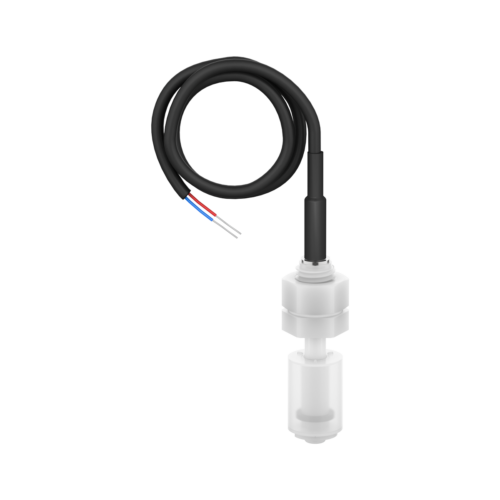

ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред

ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред

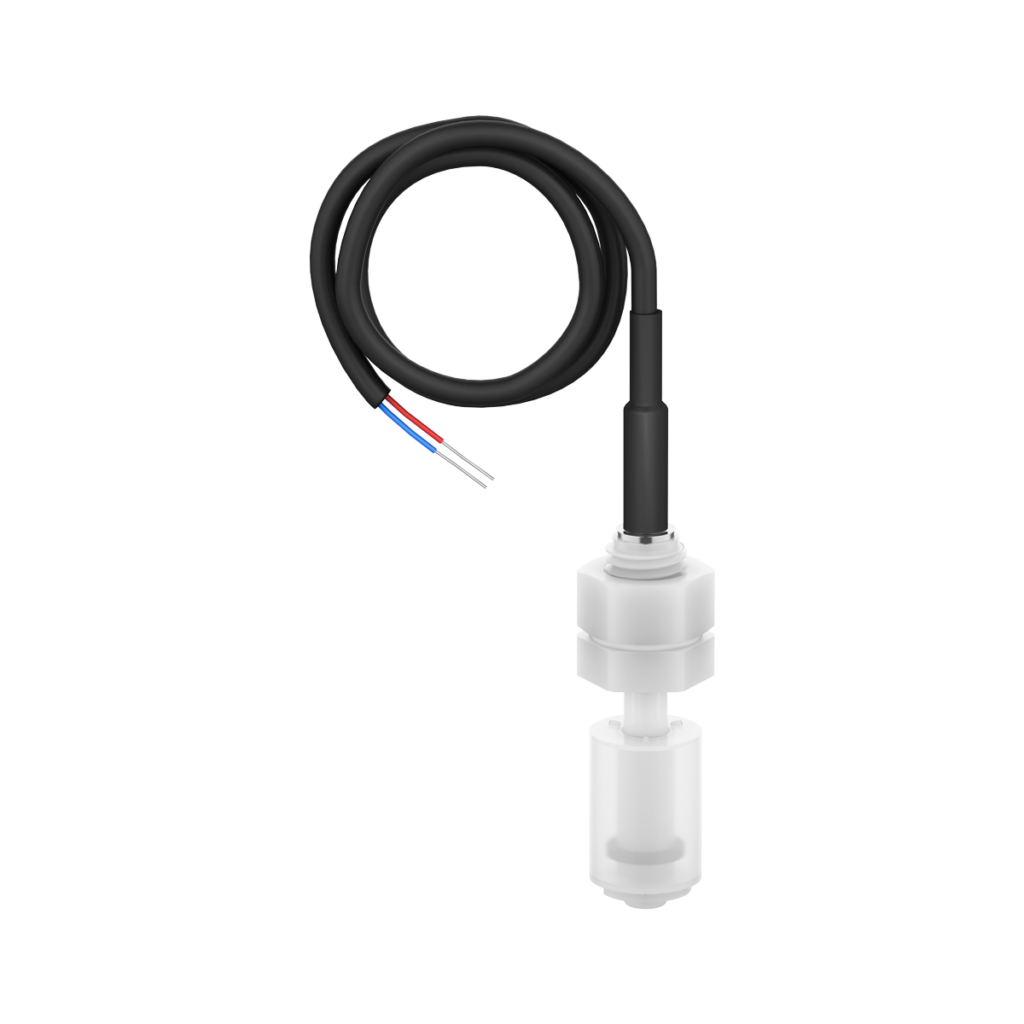

Поплавковый датчик уровня ПДУ-П предназначен для контроля (сигнализации) уровня химически агрессивных жидкостей путем замыкания (размыкания) геркона магнитным полем магнита, встроенного в перемещающийся по высоте поплавок.

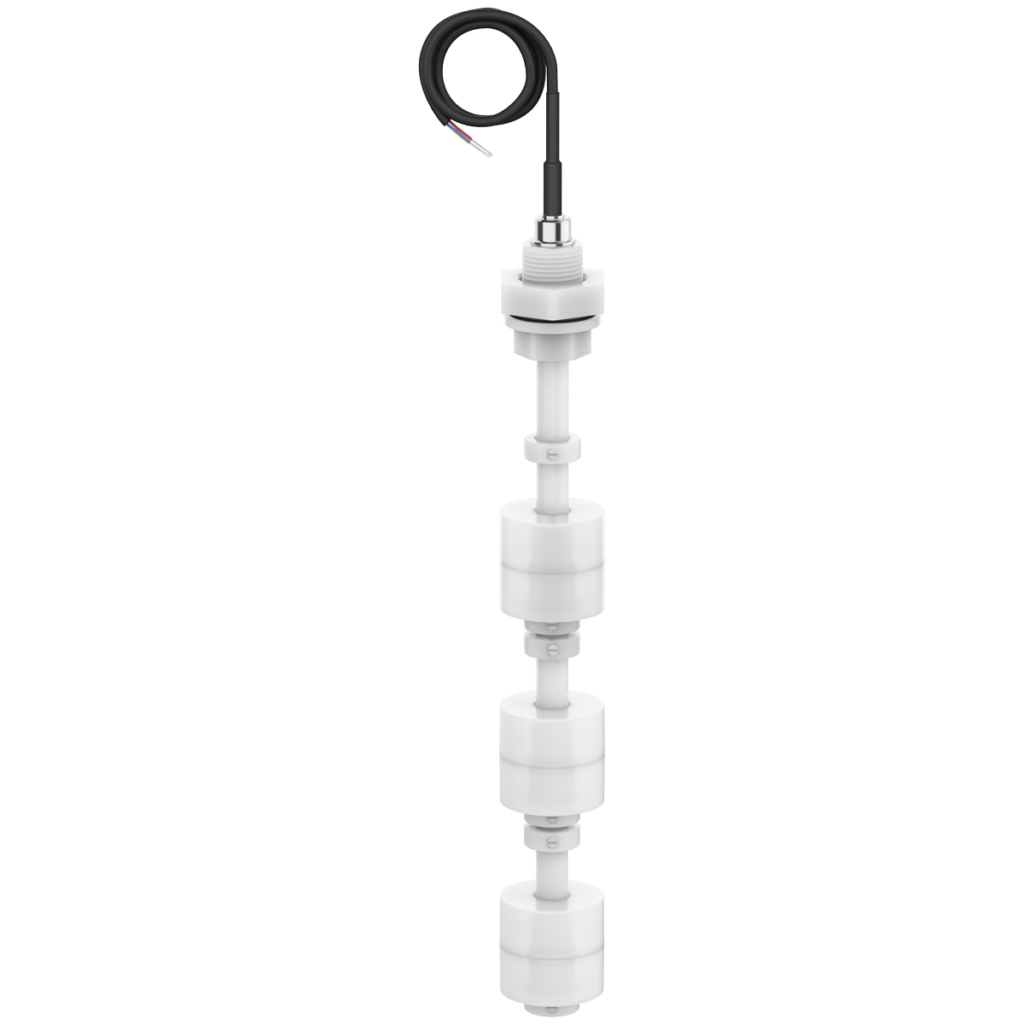

Датчик применяется для сигнализации от 1 до 3 уровней уровня жидкостей, совместимых по своему химическому составу с материалами PVDF, PFA, FFKM.

Устройства поставляется в следующих вариантах:

Резьбовые подключения к процессу: М16 (ПДУ-П.1.50.х.М16-х), М26×1,5 , G1, G1½ , G2.
Длиной штока от 50 до 3000 мм.

Устройство рассчитано на работу в диапазоне температур от -20 до +125 °С.

ПДУ-П найдет широкое применение в химической промышленности (кислоты, основания); пищевой (уксус, молочная кислота, пиво, лимонная кислота); добывающей (нефть, масло, смазочные материалы), а также в водоподготовке (хлорированная вода, гидрохлорид натрия, реагенты).

Для подключения к АСУ ТП датчики ОВЕН ПДУ-П снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров или разъемом DIN 43650 А.

Преимущества

Использование высококачественных химически стойких материалов – поливинилденфторида (PVDF), фторполимера (PFA) и перфторэластомера (FFKM) – гарантирует надежную работу датчика с различными химически агрессивными жидкостями;
Широкий диапазон рабочих длин и присоединений к технологическому процессу облегчает выбор оптимального датчика под конкретную задачу;
Наличие кабельного вывода с кабелем AWG нужной длины или универсального DIN-разъёма облегчают и ускоряют подключение к сигнальной линии связи АСУ ТП;
Расширенный температурный диапазон и высокая степень пылевлагозащиты обеспечивают стойкость к неблагоприятным условиям работы на объекте.

Характеристики

Наименование	Значение
	ПДУ-П.1	ПДУ-П.2	ПДУ-П.3	ПДУ-П.1Н	ПДУ-П.2Н
Количество сигнализируемых уровней	1	2	3	1	2
Конструктивные параметры
Материалы, контактирующие с рабочей средой:
– материал штока датчика	PVDF (ПДУ-П.1.50.М16), PFA			PFA
– материал уплотнения	FFKM			FFKM
– материал штуцера, поплавка, ограничительного кольца	PVDF			PVDF
Подключение к АСУ ТП	Кабельный вывод AWG24*			Разъём DIN 43650 А
Степень защиты корпуса по ГОСТ 14254-2015	IP65 IP68 (погружная часть)
Характеристики надежности
Средняя наработка на отказ, не менее	1×10⁶срабатываний
Средний срок службы, не менее	8 лет
*Длина кабеля от 1 до 120 м. (указывается при заказе).

Электрические характеристики датчика

Наименование		Значение
		ПДУ-П.1.М16-Г ПДУ-П.1.М26×1,5-Г ПДУ-П.2.М26×1,5-Г ПДУ-П.1Н.G1 ПДУ-П.2Н.G1 ПДУ-П.1Н.G1,5 ПДУ-П.2Н.G1,5	ПДУ-П.1.G1-Г ПДУ-П.2.G1-Г ПДУ-П.3.G1-Г ПДУ-П.1Н.G2 ПДУ-П.2Н.G2
Коммутируемый ток		Постоянный Переменный (частотой до 10 кГц
Максимальное коммутируемое напряжение	при постоянном токе	180 В	230 В
	при переменном токе частотой до 10 кГц	130 В
Максимальный коммутируемый ток (постоянный и переменный), не более		0,5 А	2,0 А
Максимальная коммутируемая мощность, не более		10 Вт/ВА	30 Вт/ВА

Условия эксплуатации

Датчик предназначен для эксплуатации при следующих условиях:

вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
температура контролируемой среды – от минус 20 до плюс 125 °С;
давление контролируемой среды – не более 0,2 МПа;
плотность контролируемой среды, не менее:
- 0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
- 0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
температура окружающего воздуха – от минус 50 до плюс 85 °С;
верхнее значение относительной влажности окружающего воздуха – 100 %;
атмосферное давление – от 84,0 до 106,7 кПа.

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.
