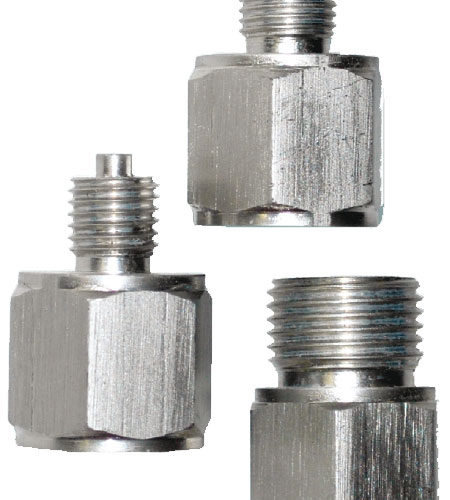

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.
| Рабочая среда | жидкость, пар, газ |
| Давление рабочей среды | до 40 МПа |
| Температура рабочей среды | –40…+350 °С |
| Предельные значения температур окружающего воздуха при эксплуатации | –40…+85°С |
| Присоединение к технологической линии | резьбовое соединение или сварка |
| Присоединение к преобразователю | резьбовое соединение М20×1,5 или фланцевый монтаж |
| Материал | нержавеющая сталь AISI 304 |
|
Модель |
Размеры, мм |
|||
|
L |
L1 |
D |
d |
|
| УП-1 | 36 | 14 | G 1/2” | — |
| УП-2 | 34 | 12 | G 1/4” | — |
| УП-3 | 36 | 14 | G 3/4” | — |
| УП-4 | 34 | 12 | G 3/8” | — |
| УП-7 | 34 | 12 | G 1/8” | — |
| УП-5 | 37 | 12 | М12×1,5 | 5 |
| УП-6 | 35 | 10 | М10×1 | 3 |
| УП-8 | 37 | 12 | М12×1 | 5 |
| УП-9 | 47 | 22,5 | G 1/2” | — |
| УП-10 | — | — | — | — |
| УП-11 | 39 | 17 | М14×1,5 | 5 |
| УП-12 | — | — | — | — |
| УП-13 | 41 | 19 | М16×1,5 | 5 |
| УП-14 | — | — | М20×1,5 | — |
| УП-15 | — | — | NPT1/2 | — |
| УП-16 | NPT1/4 | |||
