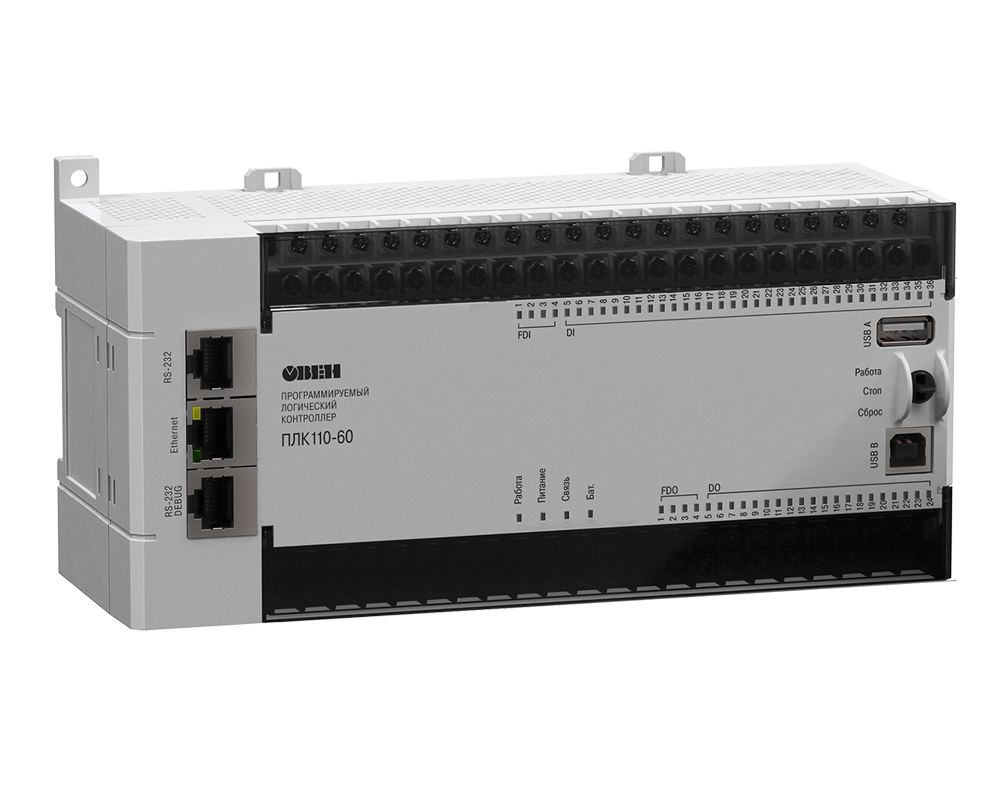

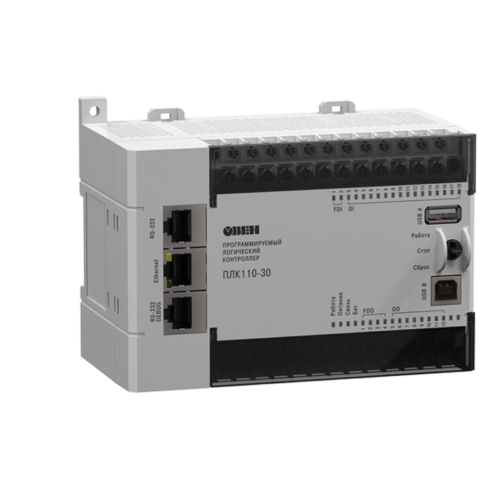

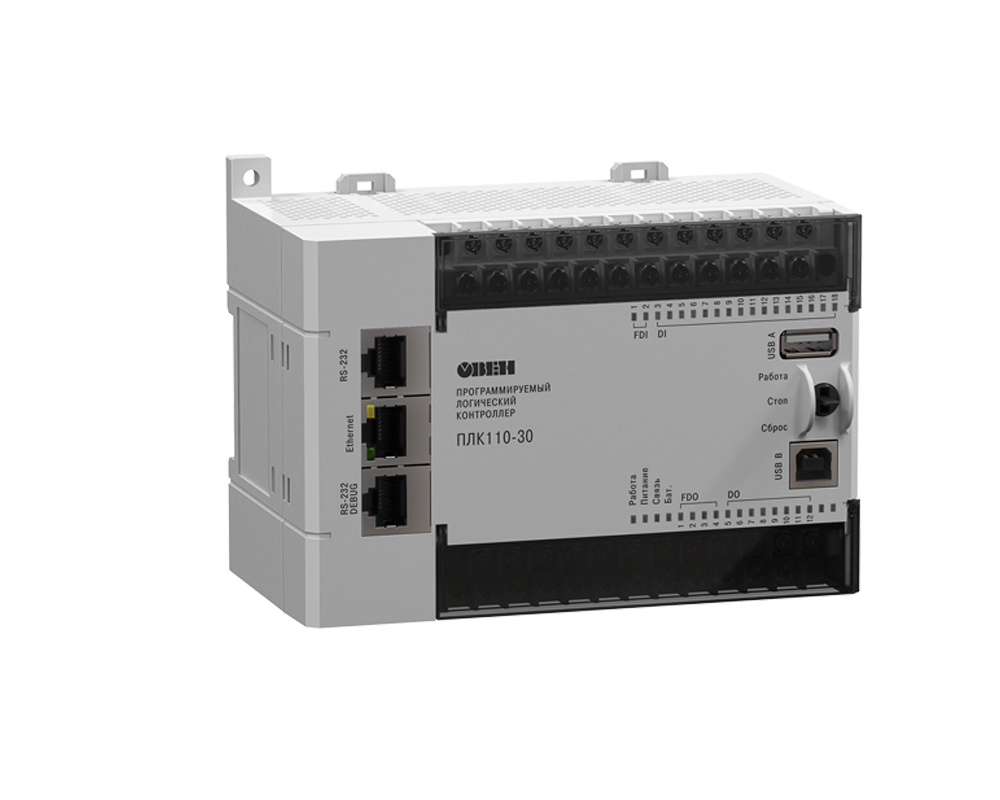

ОВЕН ПЛК110[М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
Параметр |
ПЛК110-30[М02] |
ПЛК110-32[М02] |
ПЛК110-60[М02] |
Количество входов |
18 |
18 |
36 |
Быстрых входов |
2 |
2 |
4 |
Быстрых счетчиков |
2 |
2 |
4 |
Энкодеров |
1 AB |
1 AB |
1 ABZ или 2 AB |
Количество выходов |
12 |
14 |
24 |
Быстрых выходов (для ПЛК110 с транзисторными выходами) |
4 |
4 |
4 |
Количество портов | |||
RS-485 |
2 |
1 |
2 |
RS-232 |
1 |
1 |
1 |
RS-232-Debug |
1 |
1 |
1 |
Ethernet 100 Base-T |
1 |
1 |
1 |
Параметр | ПЛК110 | ПЛК110[М02] |
Вычислительные ресурсы Процессор ОЗУ FLASH-диск ПЛК Операционная система |
200 МГц 128 кБайт+2 МБ (размер heap варьируется) 4 МБ нет |
400 МГц 128 кБайт+3 МБ (размер heap варьируется) 6 МБ Есть, EmbOS Segger — ОС реального времени |
Интерфейсы |
RS-232
RS-232 Debug RS-485 (1 или 2) Ethernet USB Device |
RS-232
RS-232 Debug RS-485 (1 или 2) Ethernet USB Device USB Host |
Работа по беспроводным сетям |
SMS, CSD, GPRS | SMS, CSD, GPRS |
Питание 5 В в RS-232 |
Нет | Есть |
Температурный диапазон эксплуатации |
-10…+50 °C | -40…+55 °C |
Источник питания для часов RTC |
Встроенный аккумулятор | Заменяемая стандартная батарейка CR2032 |
Источник питания для Retain |
Встроенный аккумулятор | Не требуется, используется MRAM |
Ведение архивов на USB Flash |
нет | До 8 ГБ |
Быстрые входы |
Есть, до 10 кГц | Есть, 100 кГц |
Быстрые выходы |
до 5 кГц | До 100 кГц |
Функциональная схема ОВЕН ПЛК110[M02]
