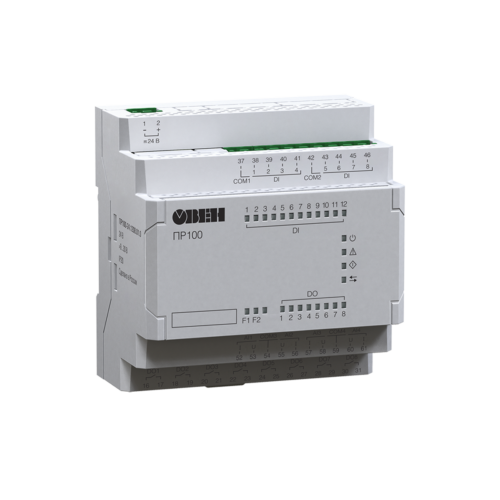

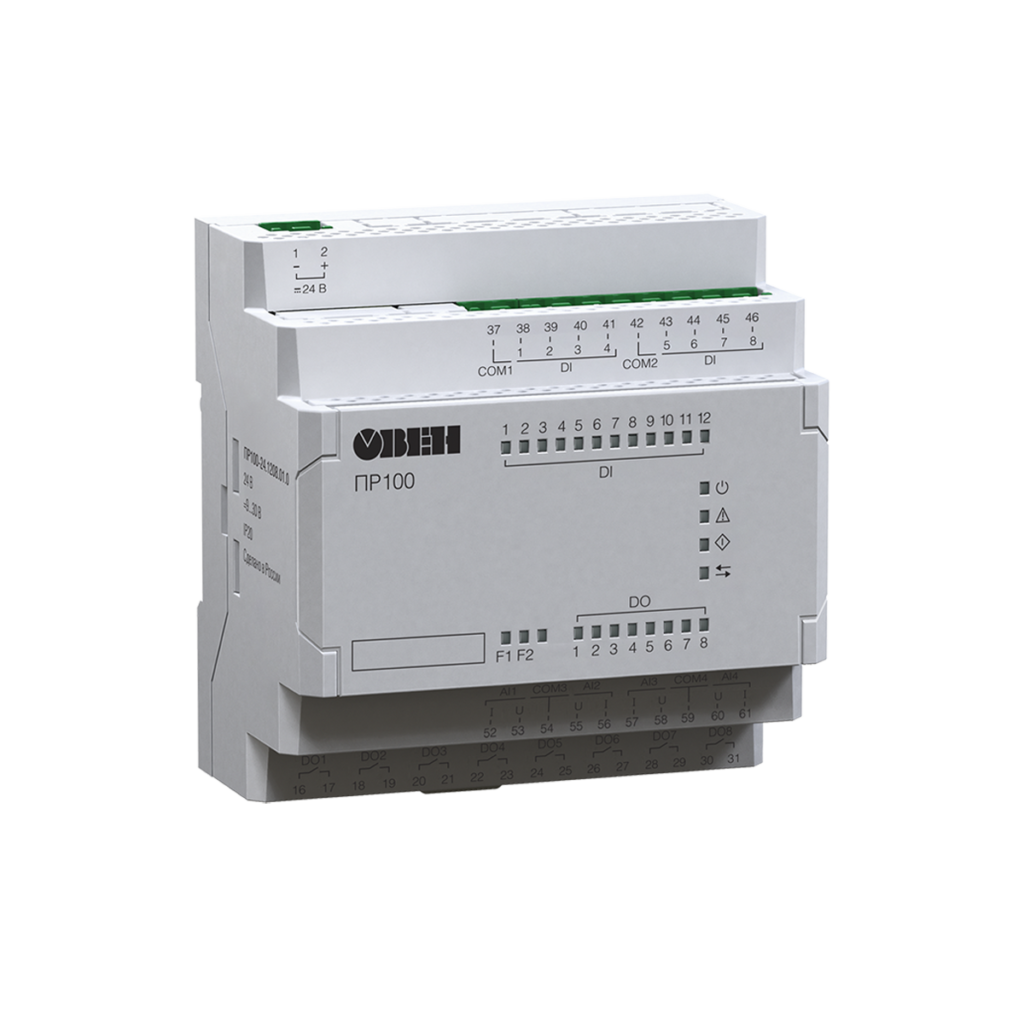

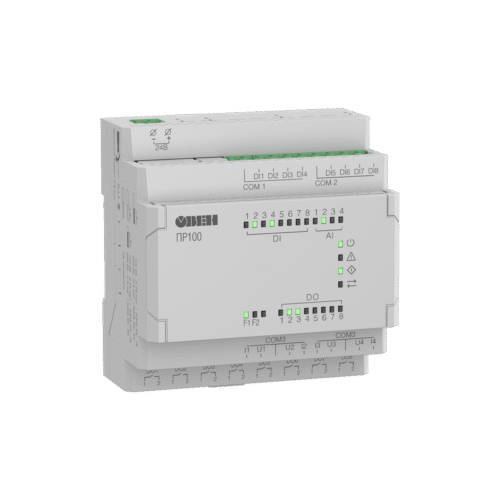

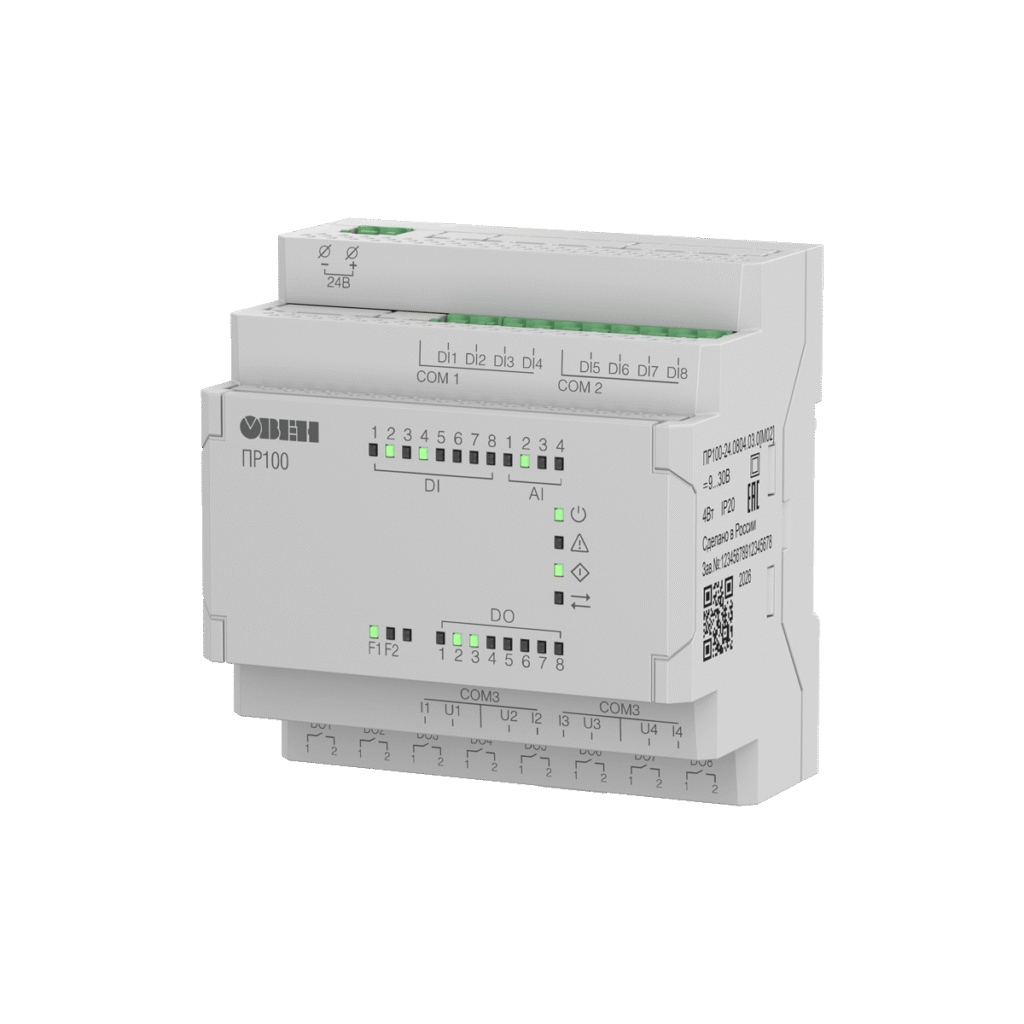

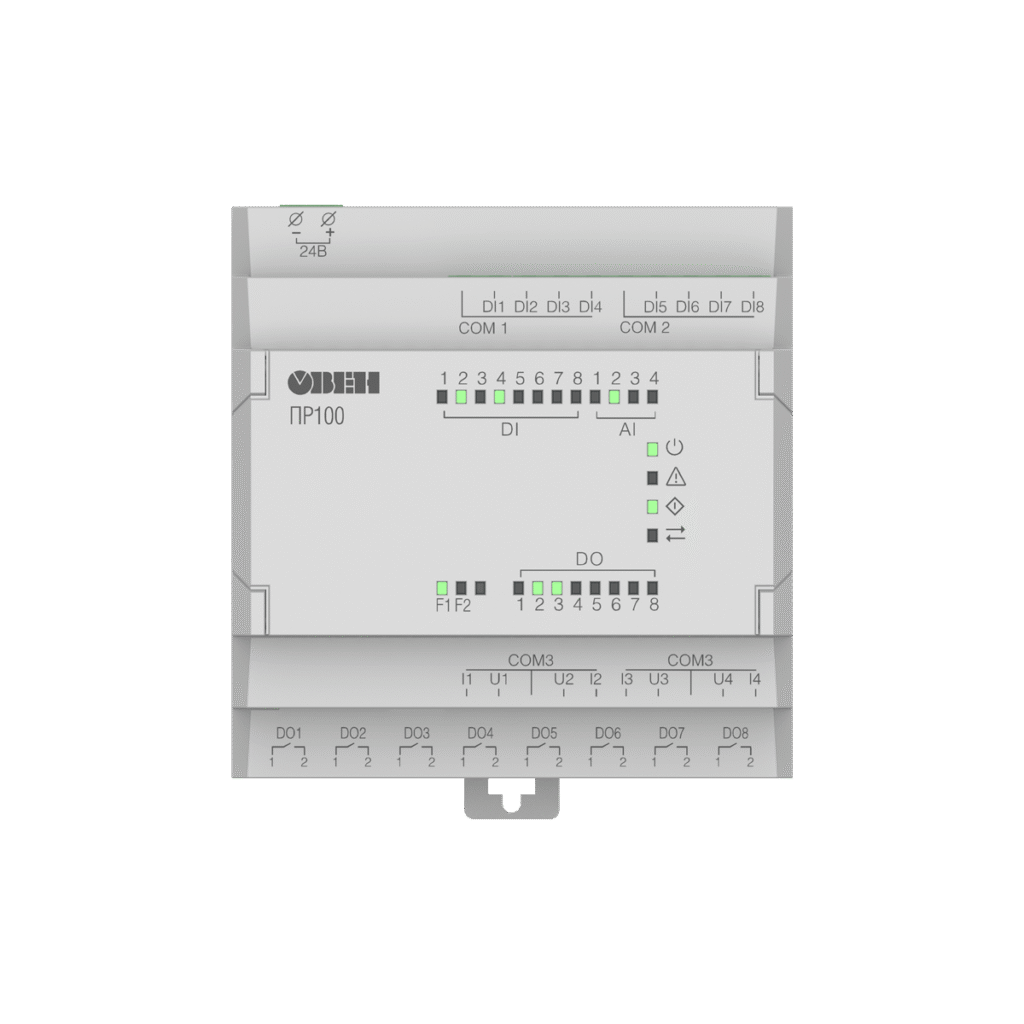

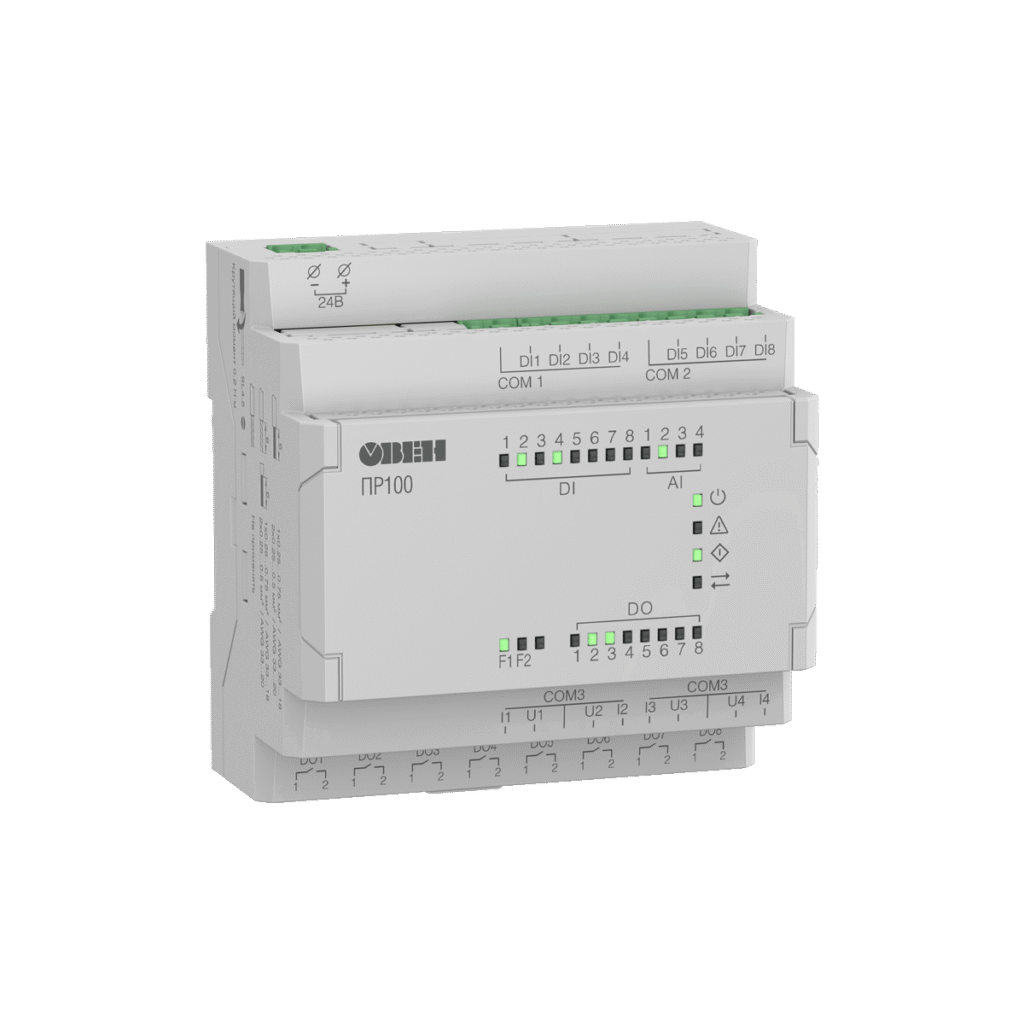

ПР100 компактное программируемое реле для локальных систем автоматизации

ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.

Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.

Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB

Области применения

Особенности прибора

Подключаемое оборудование

• 4 аналоговых входа 4…20 мА или 0…10 В (в модификации на 24 В).
• 8 релейных выходов

Коммуникационные возможности

Интерфейс RS-485, режим Master/Slave:

• Интеграция в облачный сервис OwenCloud и SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Управление внешними устройствами по RS-485.

Конструктивные особенности

• Модульный корпус.
• Ширина корпуса 5 модулей.
• Съемные клеммники – для удобства монтажа.

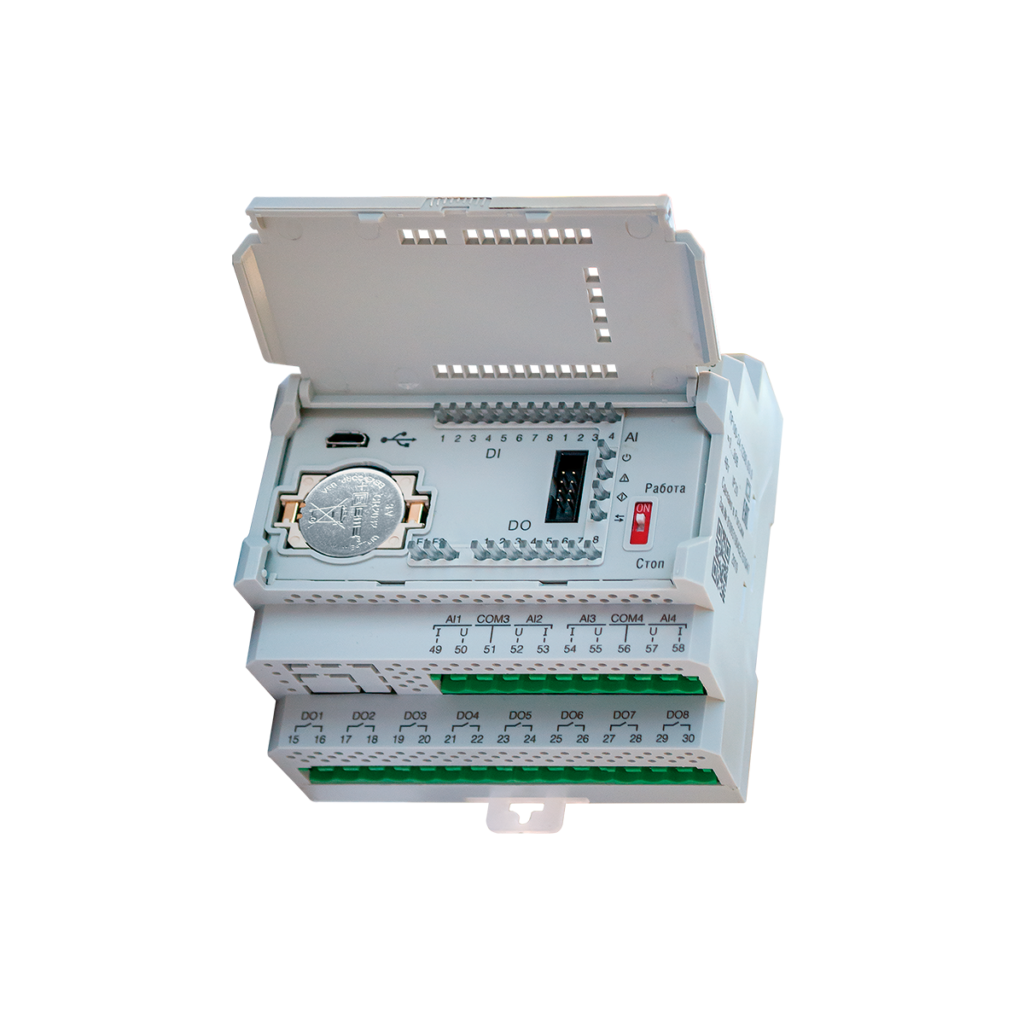

• Быстрая замена батарейки.

Функциональные возможности

• Энергонезависимые переменные.
• Управление по дням недели и времени суток.
• ПИД-регулирование.

Эксплуатация

• Два исполнения: 12 и 20 каналов ввода/вывода.
• Две модификации по питанию: =24 В и ~230 В.
• Возможность питания от бортовой сети =12 В.
• Работа в неотапливаемых помещениях: -40…+55 ºС.
• USB-порт для программирования (не требует питания при программировании).

Примеры применения
