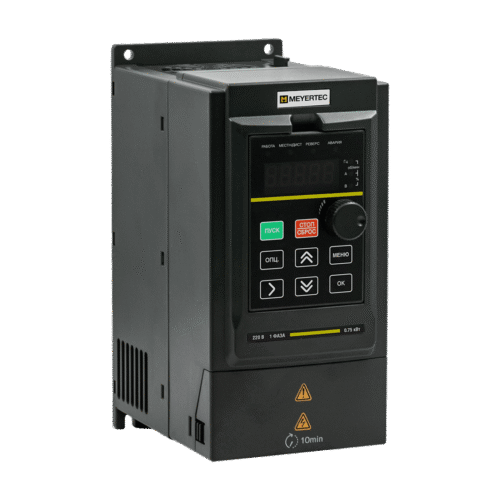

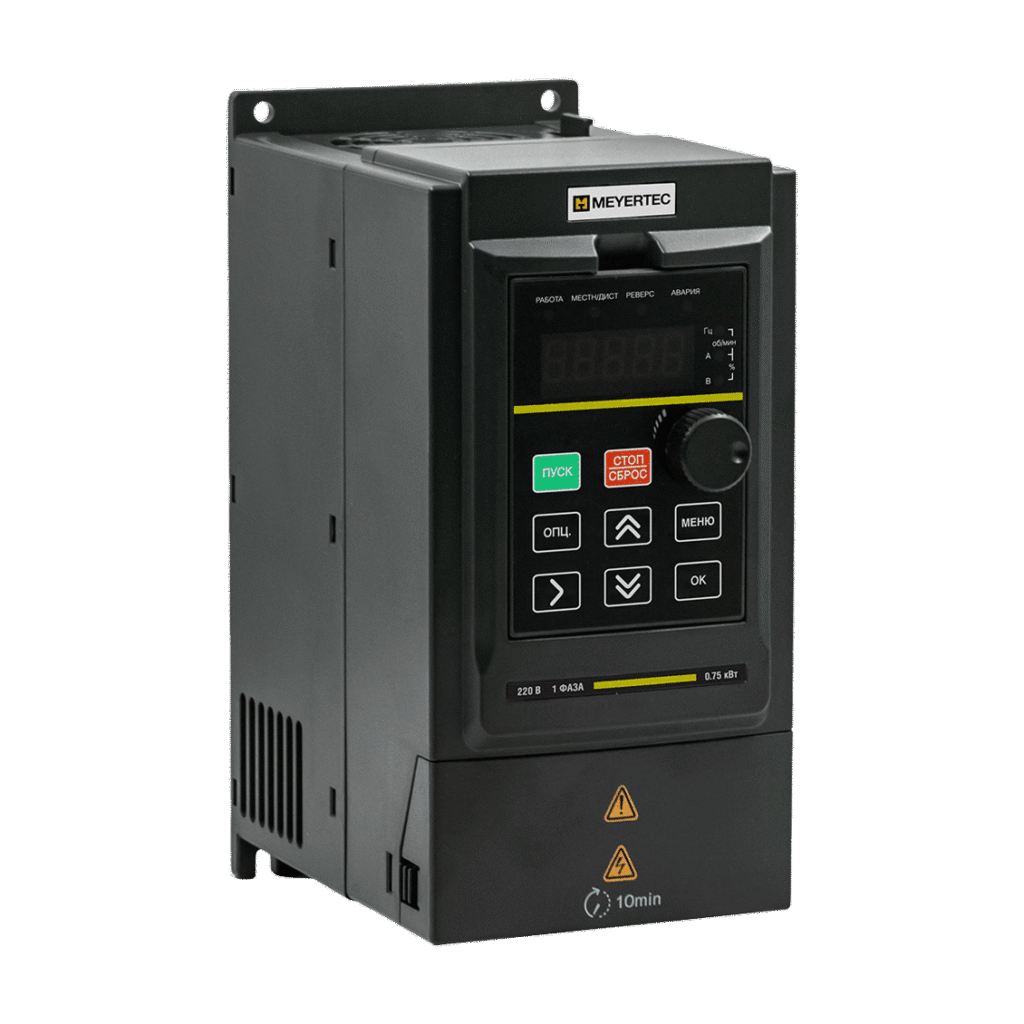

Преобразователь частоты MEYERTEC VFD1

Бюджетная линейка универсальных преобразователей частоты VFD1 предназначена для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Включает широкий набор функций для решения базовых задач частотного управления.

Основные особенности преобразователя частоты

Съемная панель оператора в комплекте.
Климатическое исполнение: от -10 до +50 °С
Управление двигателями с выходной частотой до 1000 Гц.
Быстросъёмный вентилятор охлаждения.
Возможность подключения тормозного резистора.
Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора.

Основные функции преобразователя частоты

Векторный бездатчиковый и скалярный режим управления двигателем.
Автоматическая адаптация двигателя без вращения.
Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
Автоматическая оптимизация энергопотребления.
Полная функциональная и аппаратная диагностика и защита работы преобразователя.
Компенсация нагрузки и скольжения.
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
Возможность динамического торможения, в том числе с применением тормозных резисторов.

Основные параметры

Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт).
Выходная частота до 1000 Гц в скалярном режиме.
Точность поддержания скорости до 0,5 % от максимального значения частоты.
Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
Перегрузочная способность: 150 % в течение 60 с и 180 % в течение 1 с.

Характеристики

Параметр	Значение
Питающая сеть	1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт)
Выходное напряжение	3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт)
Выходная частота	0…320 Гц (SVC), 0…1000 Гц (U/F)
Режимы управления	Скалярное управление (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC)
Перегрузочная способность	G-тип: 150 % – в течение 60 с, 180 % – в течение 1 с P-тип: 120 % – в течение 60 с, 150 % – в течение 1 с
Локальная панель оператора	Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров
Интерфейс	RS-485
Цифровые (дискретные) входы	6 (сухой контакт)
Аналоговые входы	2 0…10 В – 1 шт. 0…10 В или 4…20 мА – 1 шт.
Релейные выходы	1 – для VFD1 мощностью до 7,5 кВт 2 – для VFD1 мощностью от 11 кВт (NO или NC, ~240 В, 3 А в AC и ~30 В, 5 А в DC)
Транзисторный выход	1 (=24 В, 50 мА)
Аналоговые выходы	1 (0,75…7,5 кВт) 2 (11…90 кВт) 0…10 В, 0/4…20 мА
Встроенные регуляторы	ПИД-регулятор Встроенный ПЛК (программный автомат)
Класс защиты корпуса	IP20
Диапазон рабочих температур	-10…+50 ºС при влажности <95 %
Температура при хранении и транспортировке	-25…+60 °C
Длина моторного кабеля (без внешнего дросселя)	< 100 м

Таблица номинальных значений выходных токов

Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
VFD1-K75-A-20	1 фазы ~220 В	4,5	0,75
VFD1-1K5-A-20		7	1,5
VFD1-2K2-A-20		9,6	2,2
VFD1-K75-B-20	3 фазы ~380 В	2,1	0,75
VFD1-1K5-B-20		3,8	1,5
VFD1-2K2-B-20		5,1	2,2
VFD1-4K-B-20		9	4
VFD1-5K5-B-20		13	5,5
VFD1-7K5-B-20		17	7,5
VFD1-11K-B-20		25	11
VFD1-15K-B-20		32	15
VFD1-18K5-B-20		37	18,5
VFD1-22K-B-20		45	22
VFD1-30K-B-20		60	30
VFD1-37K-B-20		75	37
VFD1-45K-B-20		91	45
VFD1-55K-B-20		112	55
VFD1-75K-B-20		150	75
VFD1-90K-B-20		170	90
