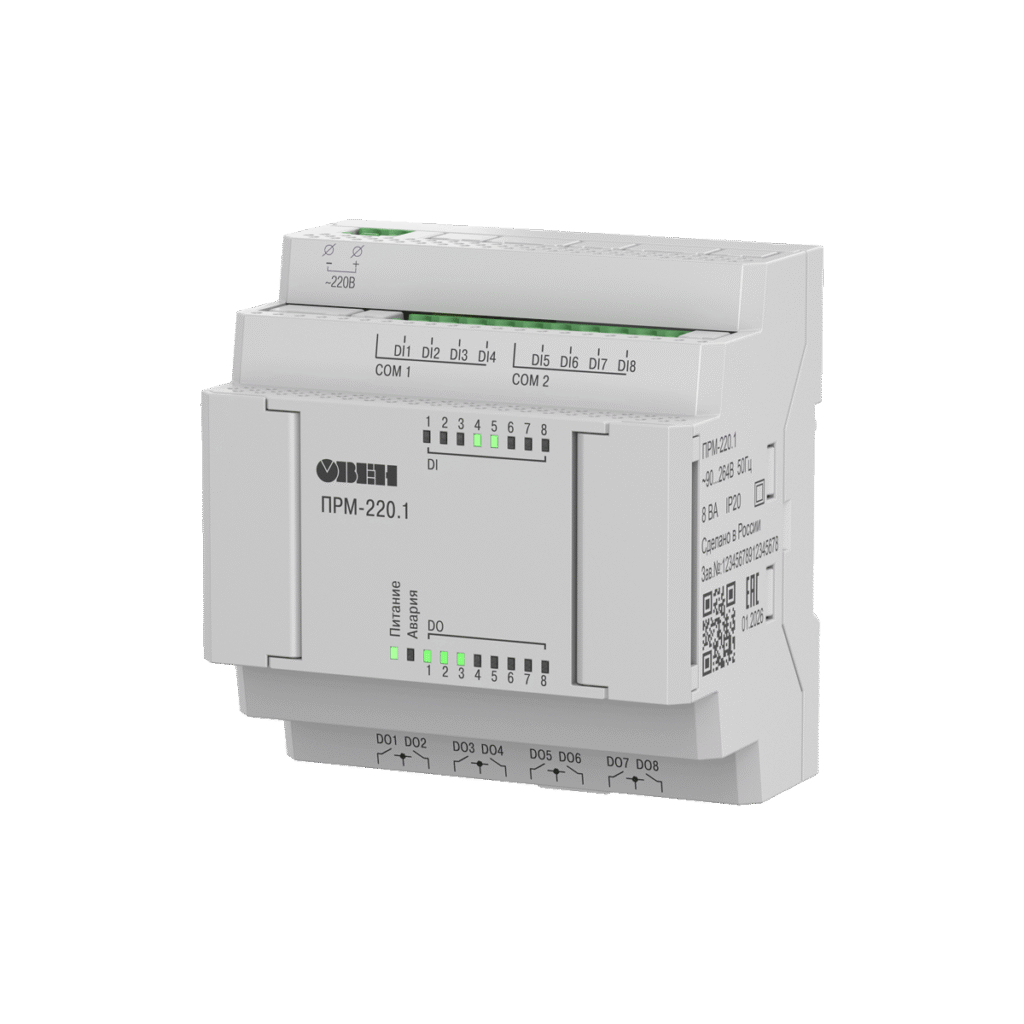

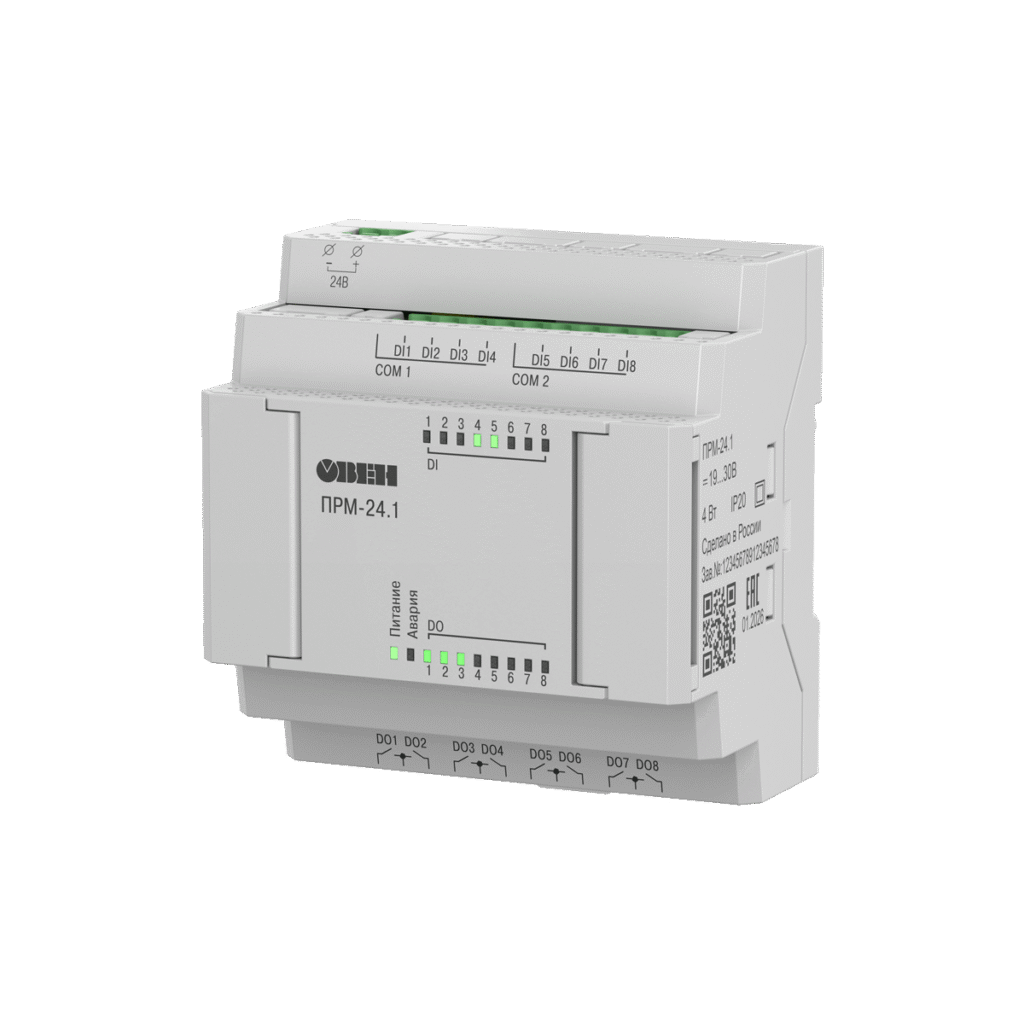

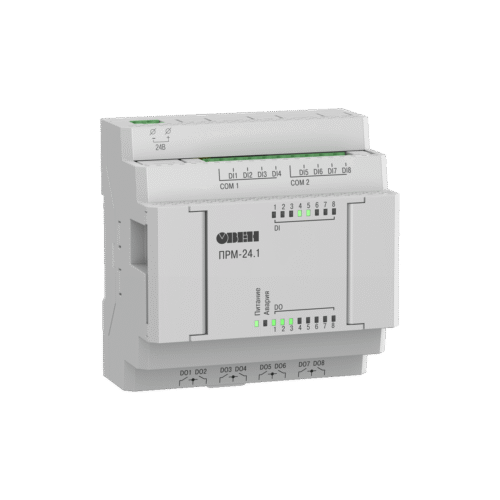

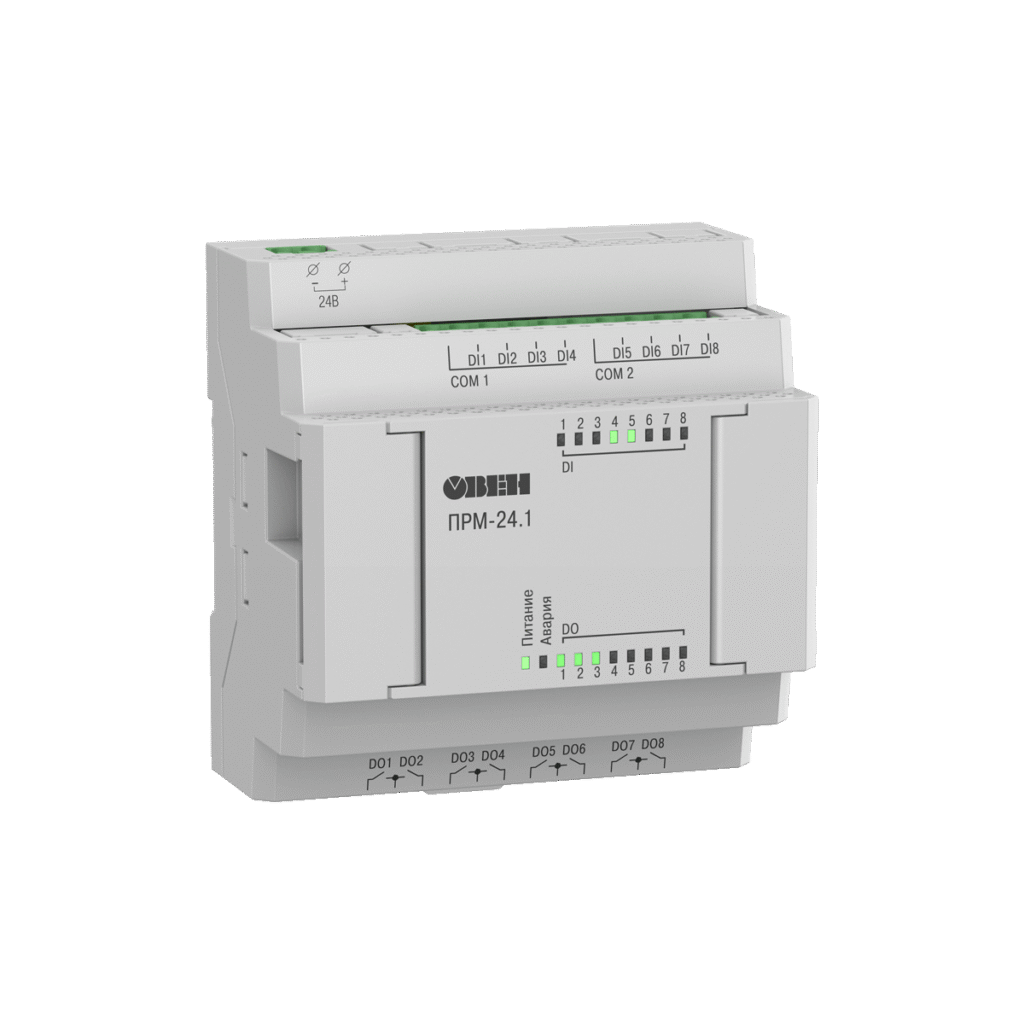

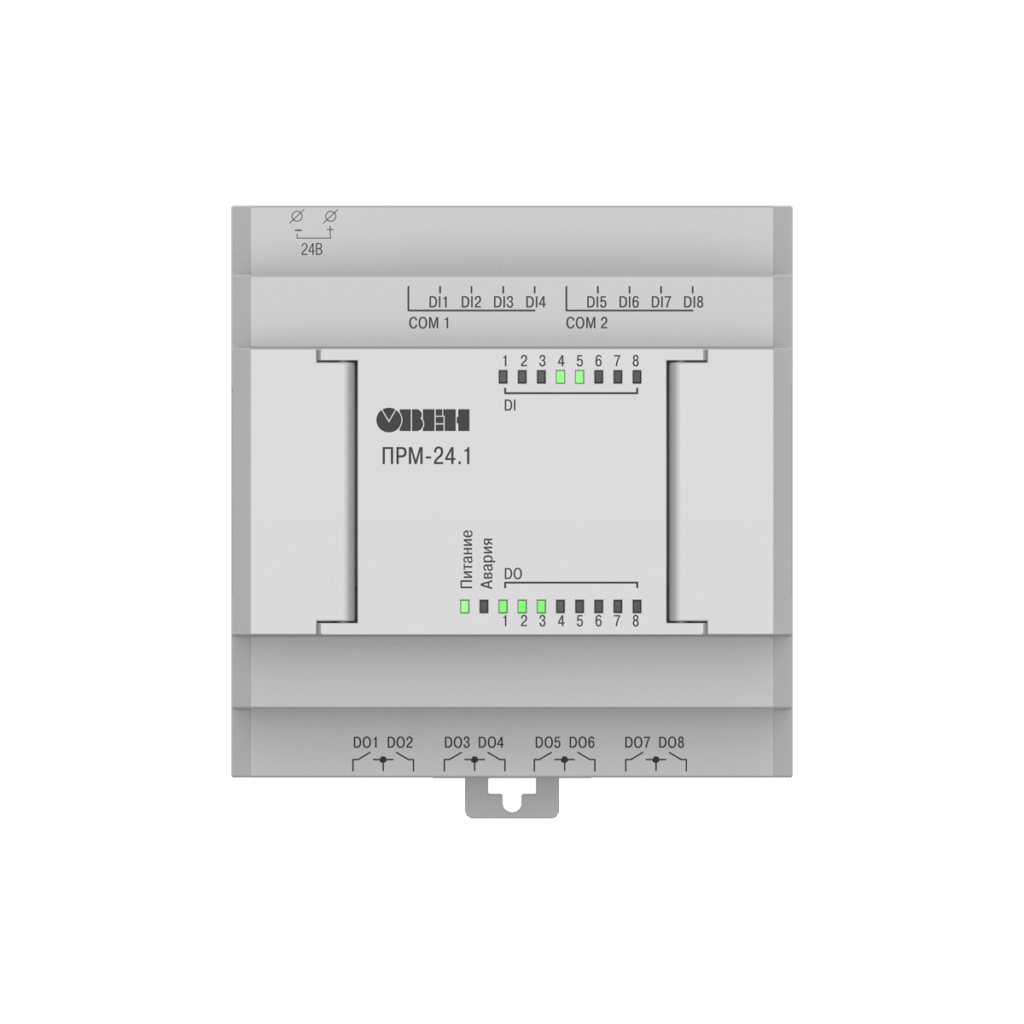

ПРМ-1 модуль расширения на 8 дискретных входов и 8 выходов

ПРМ-1 модуль расширения на 8 дискретных входов и 8 выходов

Категория: Программируемые реле

Оставить заявку

Модуль расширения ОВЕН ПРМ-1 позволяет подключить большее количество коммутационных устройств: кнопки, концевые выключатели, герконы, реле, датчики типа «сухой контакт» , с транзисторными выходами n-p-n-типа. А также управлять большим количеством исполнительных устройств, таких как магнитные пускатели, соленоидные клапаны, нагреватели, вентиляторы, насосы. К одному ПР можно подключить до двух модулей ПРМ.

Преимущества

Простота подключения
ПРМ-1 подключается к программируемым реле ОВЕН ПР по внутренней шине и не требует дополнительной настройки

Компактность и удобный монтаж
Компактный корпус модуля 5 DIN позволяет использовать его в шкафах с ограничением по месту. Съемные клеммники упрощают подключение.

Легкая интеграция в систему
Каналы модуля отображаются в среде Owen Logic как собственные входы-выходы контроллера. При потере связи с ПР можно задать аварийное состояние выходов.

Независимое питание
Модуль имеет независимое питание (=24 В или ~230 В), что повышает отказоустойчивость системы и позволяет комбинировать ПР и ПРМ с разным напряжением питания

Характеристики

Питание
Диапазон переменного напряжения питания	Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц) Для ПРМ-24: отсутствует
Диапазон постоянного напряжения питания	Для ПРМ-220: 127…373 В (номинальное 230 В) Для ПРМ-24: 9…30 В (номинальное 24 В)
Потребляемая мощность, не более	Для ПРМ-220: 8 ВА Для ПРМ-24: 4 Вт
Входы
Дискретные входы	8 DI/ Д (ДФ)
Подключаемые датчики	Коммутационные устройства Датчики типа «сухой контакт» Для ПРМ-24: датчики с выходом p-n-p, n-p-n
Номинальное напряжение питания	Для ПРМ-220: ~230 В Для ПРМ-24: = 24 В
Напряжение питания дискретных входов	Для ПРМ-220: ~90…264 В Для ПРМ-24: =15…30 В
Макс. входной ток	Для ПРМ-220: 9 мА Для ПРМ-24: 5 мА
Ток «логической единицы»	Для ПРМ-220: 0,75…1,5 мА Для ПРМ-24: 2…5 мА
Уровень сигнала «логической единицы»	Для ПРМ-220: 159…264 В Для ПРМ-24: 15…30 В
Уровень сигнала «логического нуля»	Для ПРМ-220: 0…40 В Для ПРМ-24: -3…+5 В
Гальваническая развязка	Групповая по 4 входа (1…4, 5…8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Выходы
Дискретные выходы	8 DO/ Р
Тип дискретного выхода	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки релейных выходов, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Гальваническая развязка релейных выходов	Для ПРМ-1: групповая, по 2 выхода Для ПРМ-5 и ПРМ-6: индивидуальная
Электрическая прочность изоляции релейных выходов	2830 В по 2 реле (групповая – 1780 В)
Время переключения из состояния «0» в состояние «1» и обратно	Не более 10 мс
Общие характеристики
Корпус	На DIN-рейку
Габаритные размеры	88×110×58 мм
Масса, не более	0,4 кг
Степень защиты корпуса по ГОСТ 14254	IP20
Средний срок службы	10 лет
Гарантия	2 года
