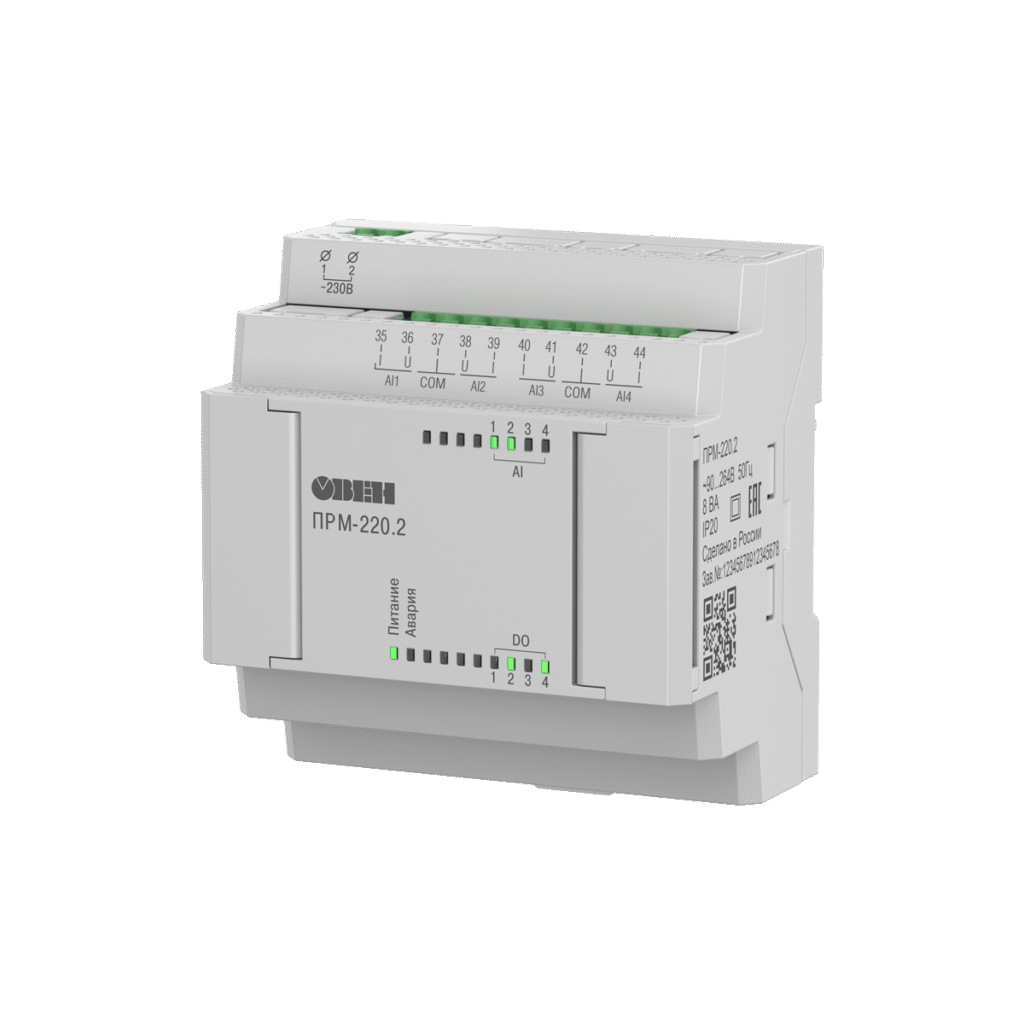

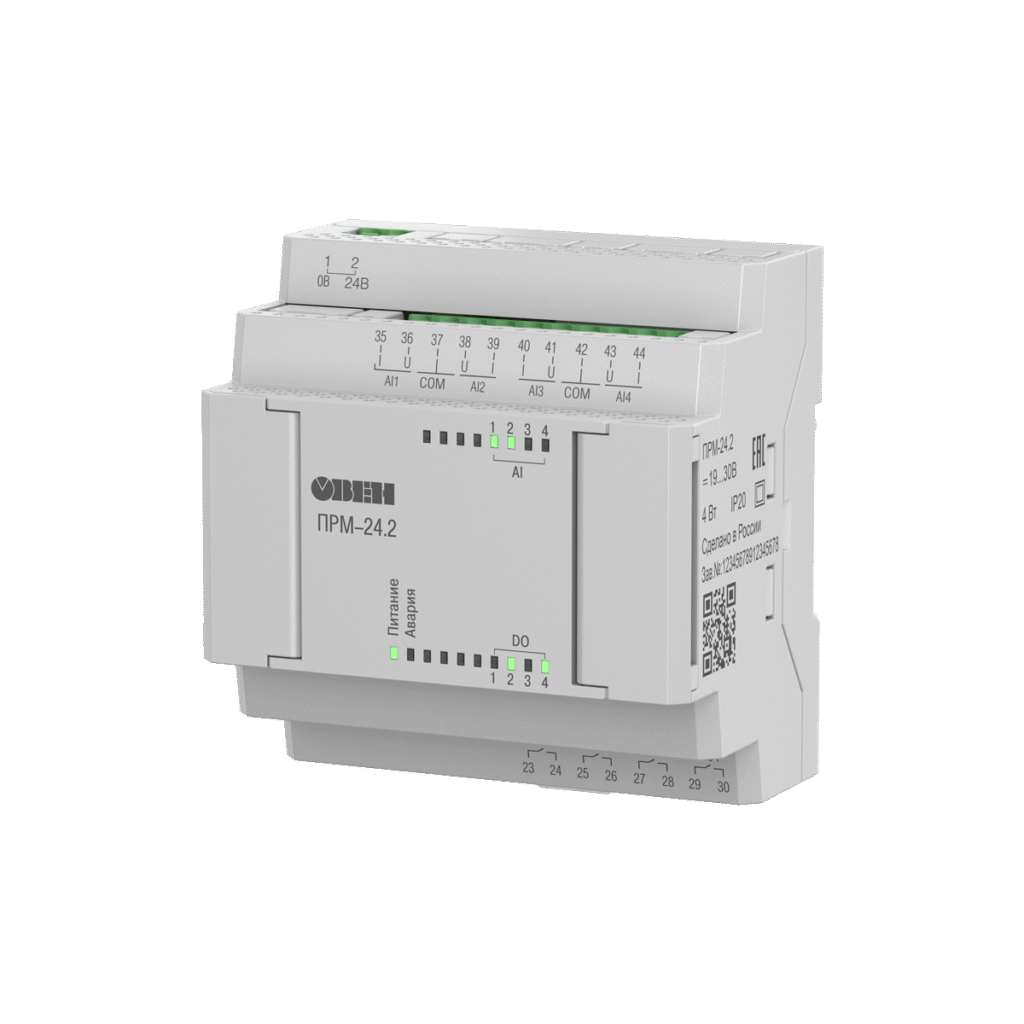

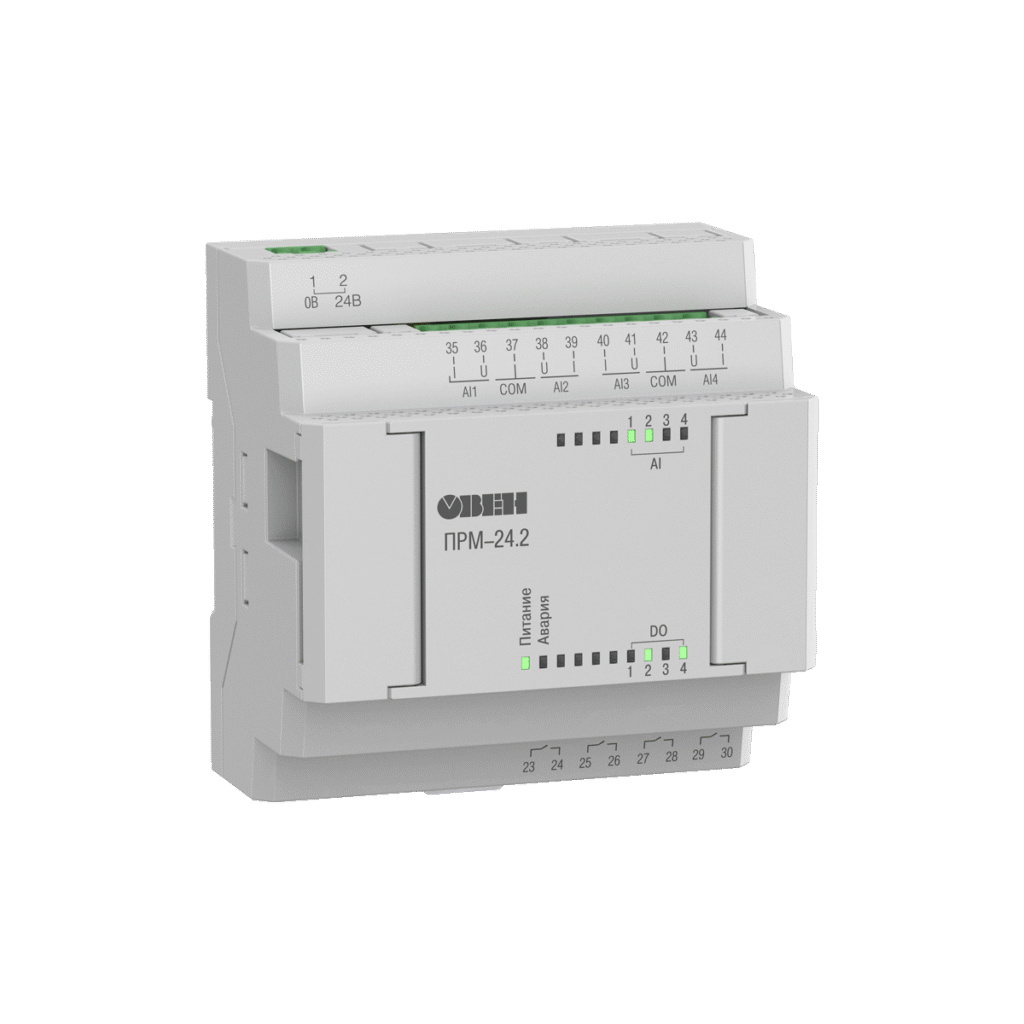

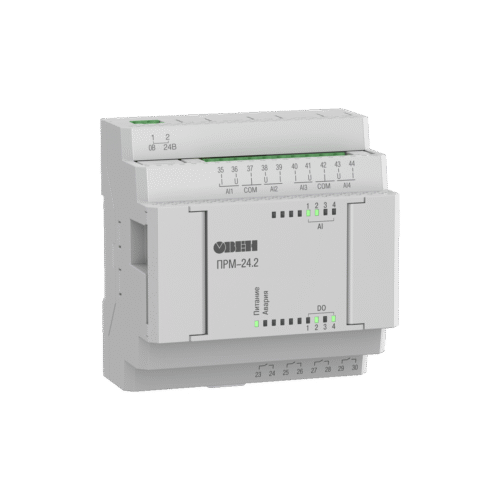

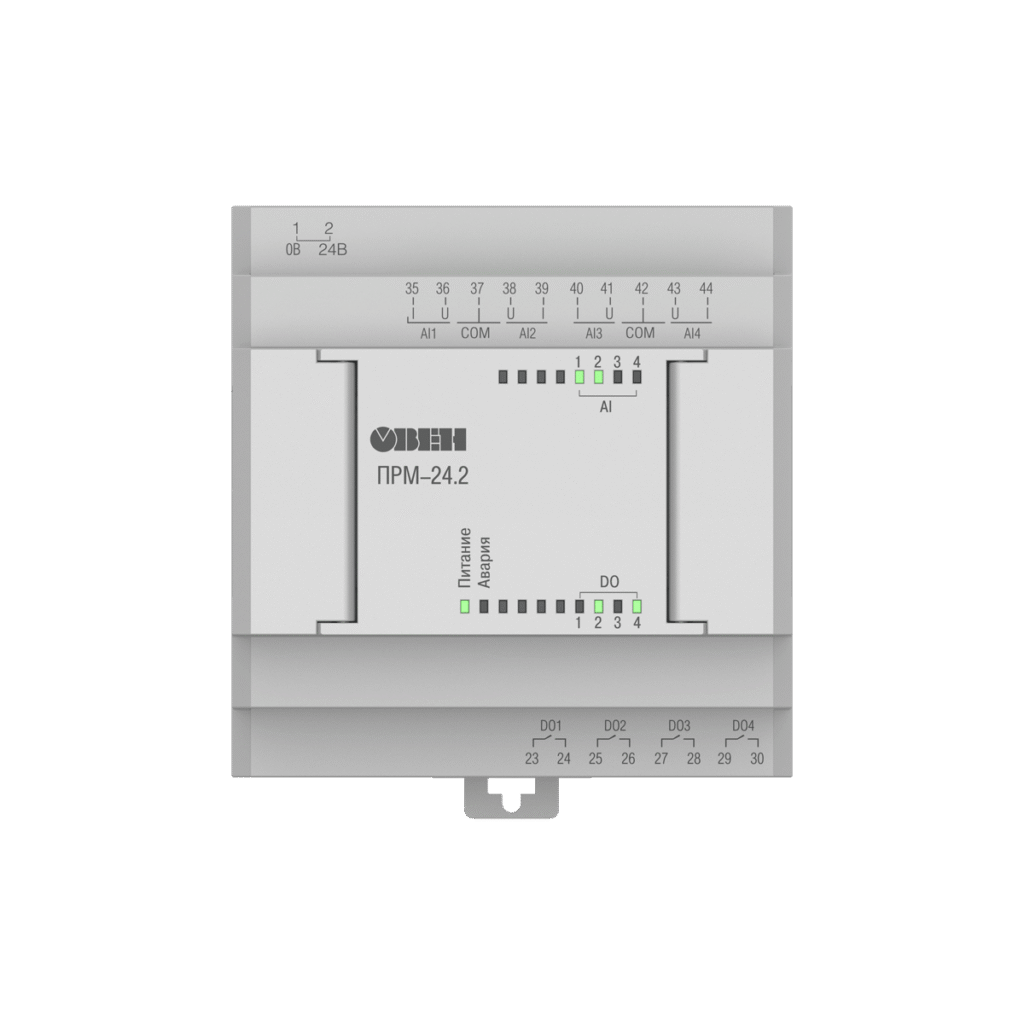

ПРМ-2 модуль расширения на 4 аналоговых входа и 4 дискретных выхода

ПРМ-2 модуль расширения на 4 аналоговых входа и 4 дискретных выхода

Категория: Программируемые реле

Оставить заявку

Модуль расширения ПРМ-2 позволяет подключить большее количество датчиков с аналоговыми сигналами: 4…20 мА, 0…10 В, PT1000, NTC, PTC, 0…300 кОм, с помощью которых измеряют температуру, давление, уровень жидкости, расход. Выходы модуля дают возможность увеличить количество подключенных исполнительных устройств – таких как магнитные пускатели, соленоидные клапаны, нагреватели, вентиляторы, насосы.

Преимущества

Простота подключения
ПРМ-2 подключается к программируемым реле ОВЕН ПР по внутренней шине и не требует дополнительной настройки

Компактность и удобный монтаж
Компактный корпус модуля 5 DIN позволяет использовать его в шкафах с ограничением по месту. Съемные клеммники упрощают подключение.

Легкая интеграция в систему
Каналы модуля отображаются в среде Owen Logic как собственные входы-выходы контроллера. При потере связи с ПР можно задать аварийное состояние выходов.

Независимое питание
Модуль имеет независимое питание (=24 В или ~230 В), что повышает отказоустойчивость системы и позволяет комбинировать ПР и ПРМ с разным напряжением питания

Характеристики

Питание
Диапазон переменного напряжения питания	Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц) Для ПРМ-24: отсутствует
Диапазон постоянного напряжения питания	Для ПРМ-220: 127…373 В (номинальное 230 В) Для ПРМ-24: 9…30 В (номинальное 24 В)
Потребляемая мощность, не более	Для ПРМ-220: 8 ВА Для ПРМ-24: 4 Вт
Входы
Аналоговые входы	4 AI/ ДАТ
Тип измеряемых сигналов	4…20 мА, 0…10 В, 0…300 кОм Pt1000, NTC, РТС и др.
Работа в дискретном режиме	Да
Период обновления значений	4-х каналов: 1 мс
Разрядность встроенного АЦП	12 бит
Номинальное напряжение питания входов при работе в дискретном режиме	24 В
Предел основной приведенной погрешности	0…10 В, 4…20 мА: ±0,5 % 0…150 кОм: ±1,0 % 150…300 кОм: ±2,0 % NTC, PTC: ±1,5 %
Гальваническая развязка	Отсутствует
Выходы
Дискретные выходы	4 DO/ Р
Тип дискретного выхода	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки релейных выходов, не более	5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока
Гальваническая развязка релейных выходов	Индивидуальная
Электрическая прочность изоляции релейных выходов	2300 В
Время переключения из состояния «0» в состояние «1» и обратно	5 мс
Общие характеристики
Корпус	На DIN-рейку
Габаритные размеры	88×110×58 мм
Масса, не более	0,4 кг
Степень защиты корпуса по ГОСТ 14254	IP20
Средний срок службы	8 лет
Гарантия	2 года
