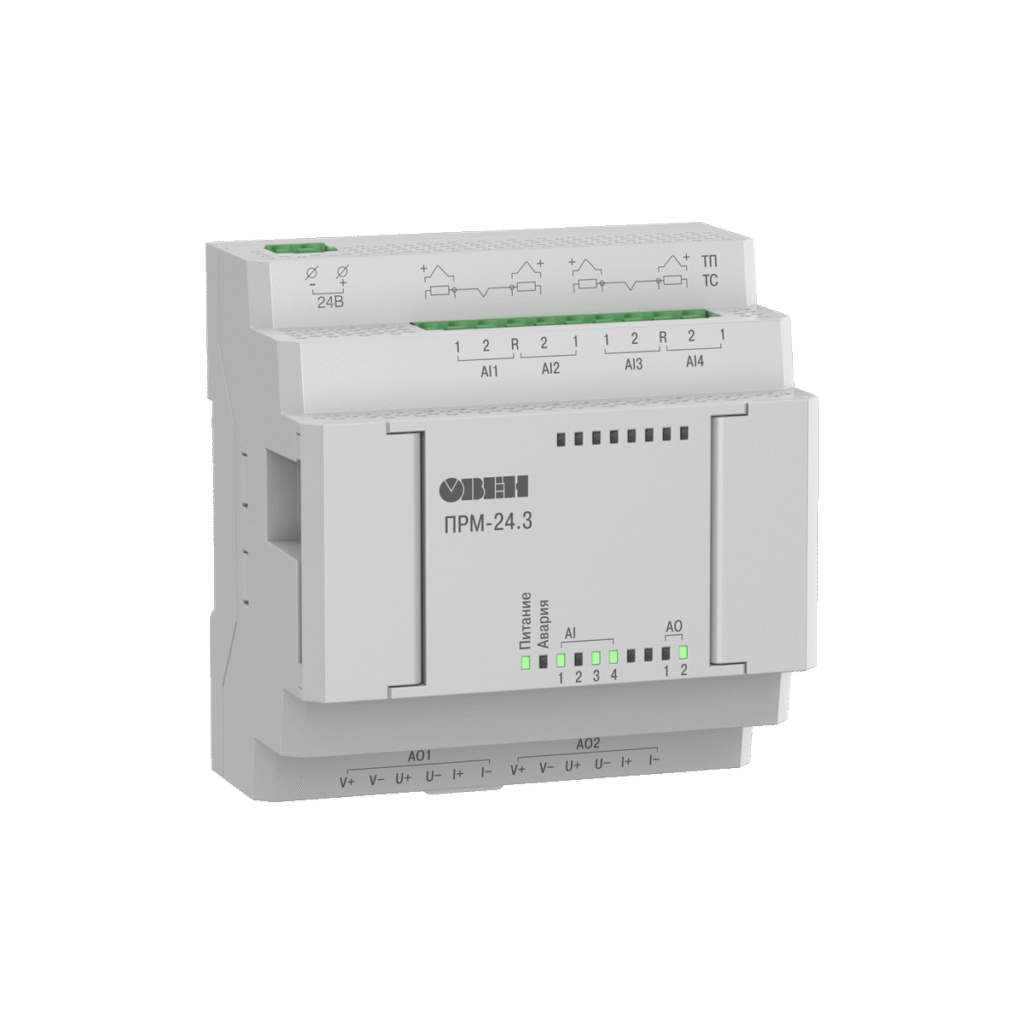

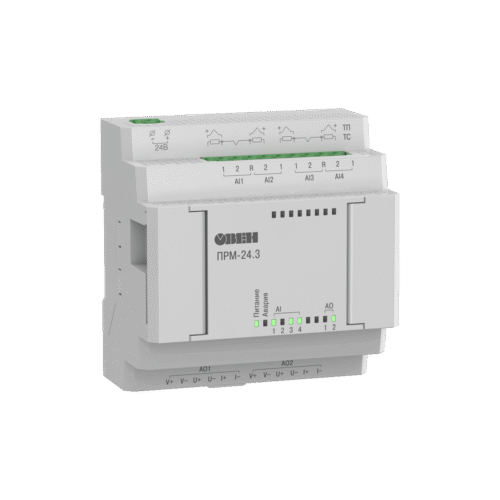

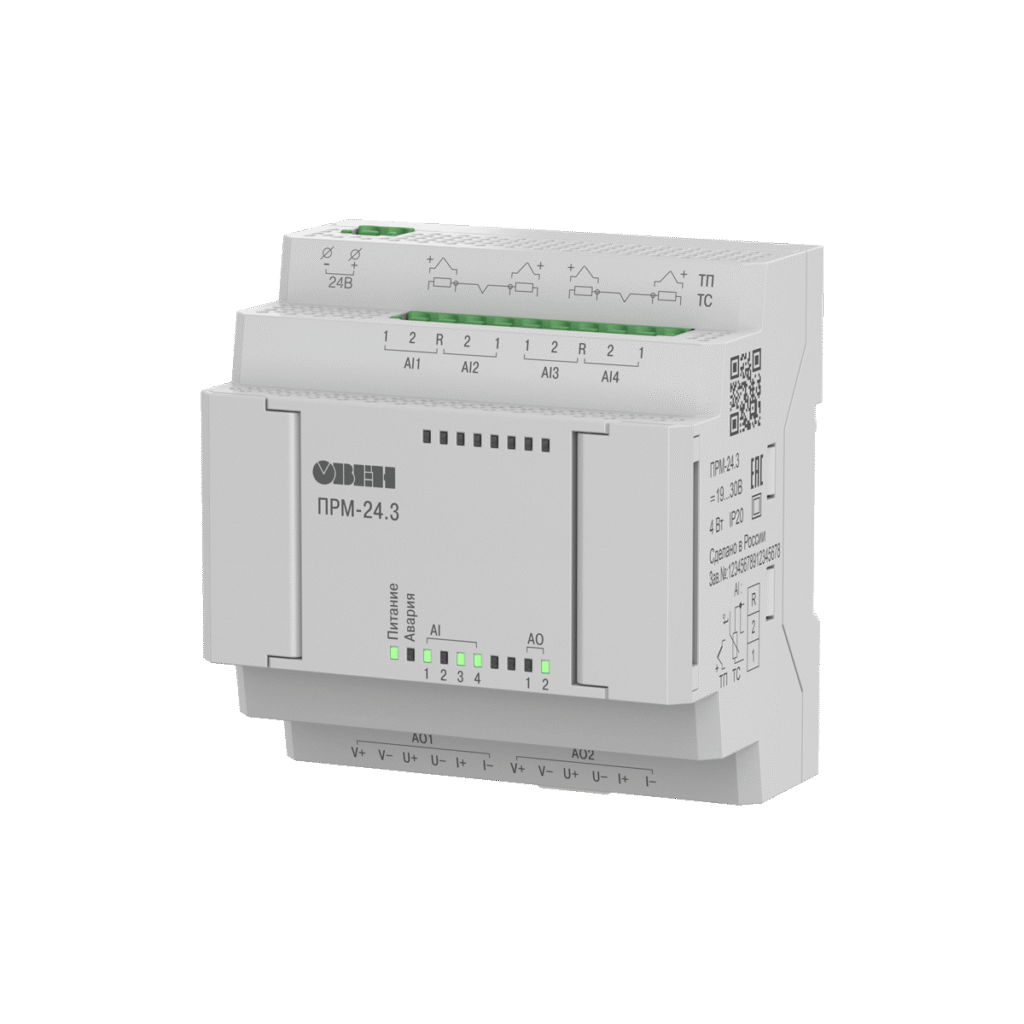

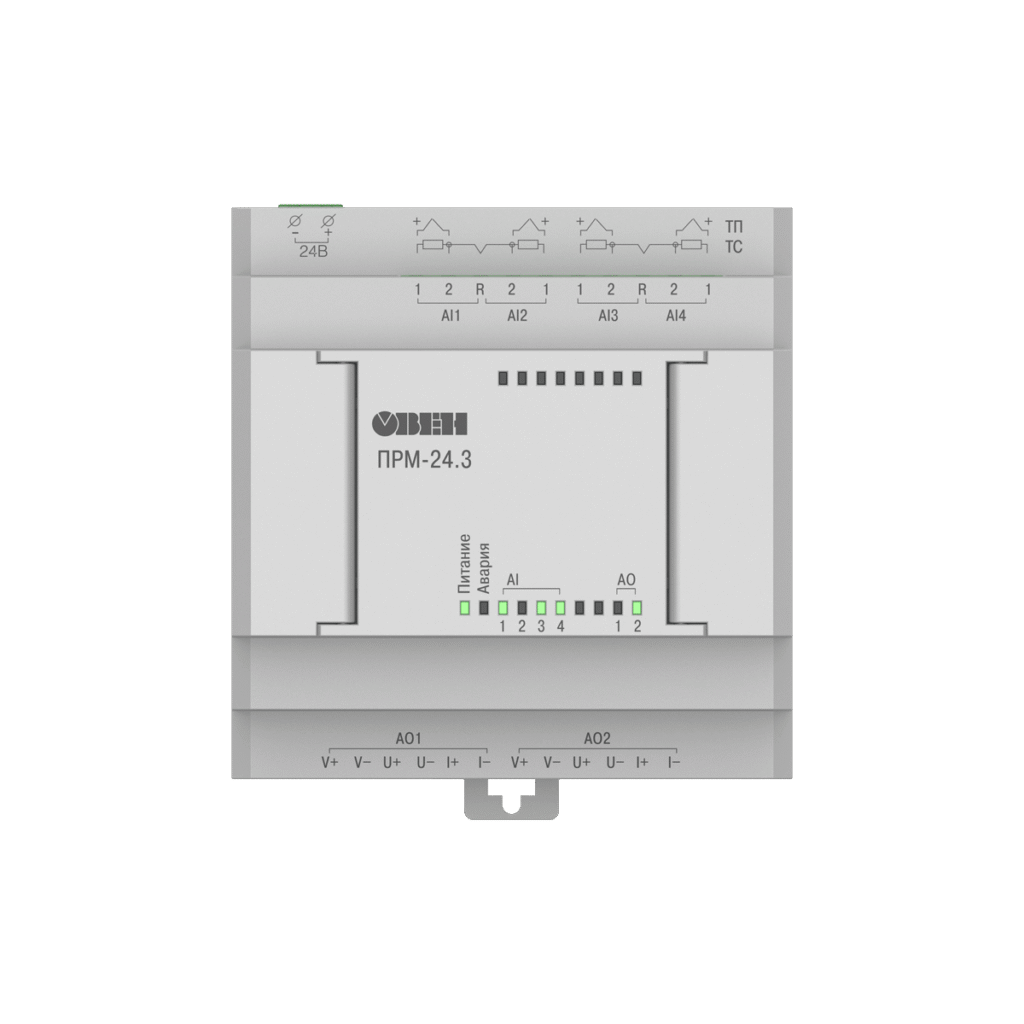

Модуль расширения ОВЕН ПРМ-3 подходит для систем, где требуется подключение датчиков с аналоговыми сигналами, термопар и термосопротивлений: унифицированные сигналы 0…20 мА, 4…20 мА, 0…1 В, термометры сопротивления 50М, 50П, 100М, 100П, Pt100, PT1000, термопары ТХА, ТХК, ТЖК, ТПП.
Два аналоговых выхода позволяют формировать сигналы: 4…20 мА или 0…10 В для управления такими исполнительными механизмами как регулирующие клапаны, приводы, нагреватели, насосы, регуляторы.
Простота подключения и удобный монтаж
ПРМ-3 подключается к программируемым реле ОВЕН ПР по внутренней шине и не требует дополнительной настройки. Компактный корпус модуля 5 DIN позволяет использовать его в шкафах с ограничением по месту. Съемные клеммники упрощают подключение
Аналоговые входы для подключения термопар и термисторов
ходы ПРМ-3 работают с термопарами, термометрами сопротивления: Pt100, Pt500, Pt1000, Cu50, 50М, и др., а также с датчиками с выходными сигналами 4…20 мА, 0…10 В, 0…20 мА, -50…+50 мВ, 0…3950 Ом.
Легкая интеграция в систему
Каналы модулей отображаются в среде Owen Logic как собственные входы-выходы контроллера. При потере связи с ПР можно задать аварийное состояние выходов
Независимое питание
Модули имеют независимое питание (=24 В или ~230 В), что повышает отказоустойчивость системы и позволяет комбинировать ПР и ПРМ с разным напряжением питания
|
Питание |
|
|
Диапазон переменного напряжения питания |
Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц) Для ПРМ-24: отсутствует |
|
Диапазон постоянного напряжения питания |
Для ПРМ-220: 127…373 В (номинальное 230 В) Для ПРМ-24: 9…30 В (номинальное 24 В) |
|
Потребляемая мощность, не более |
Для ПРМ-220: 8 ВА Для ПРМ-24: 4 Вт |
|
Входы |
|
|
Аналоговые входы |
4 AI/ ТРМ |
|
Тип измеряемых сигналов |
Термопары: TХА (К), TХК (L), TЖК (J), TПП (S), TПП (R), TПР (В) и др. Термосопротивление: Pt100, Pt500, Pt1000, 50M, 100M, Cu50, Cu100, Ni100 и др. Унифицированные сигналы: 4…20 мА, 0…10 В, 0…20 мА Резистивный сигнал: 0…3950 Ом Постоянное напряжение: -50…+50 мВ |
|
Работа в дискретном режиме |
Нет |
|
Период обновления значений |
ТС: 0,8 сек ТП /унифицированного сигнала: 0,6 сек |
|
Разрядность встроенного АЦП |
16 бит |
|
Предел основной приведенной погрешности |
0…10 В, 4…20 мА: ±0,25 % термопара: ±0,5 % термоспротивление: ±0,25 % |
|
Гальваническая развязка |
Отсутствует |
|
Выходы |
|
|
Дискретные выходы |
2 AO/ АУ |
|
Тип аналогового выхода |
универсальный: 4…20 мА/0…10 В (выбирается в Owen Logic) |
|
Разрядность ЦАП |
12 бит |
|
Предел основной приведенной погрешности |
±0,5 % |
|
Гальваническая развязка |
Индивидуальная |
|
Электрическая прочность изоляции |
510 В |
|
Общие характеристики |
|
|
Корпус |
На DIN-рейку |
|
Габаритные размеры |
88×110×58 мм |
|
Масса, не более |
0,4 кг |
|
Степень защиты корпуса по ГОСТ 14254 |
IP20 |
|
Средний срок службы |
10 лет |
|
Гарантия |
2 года |
