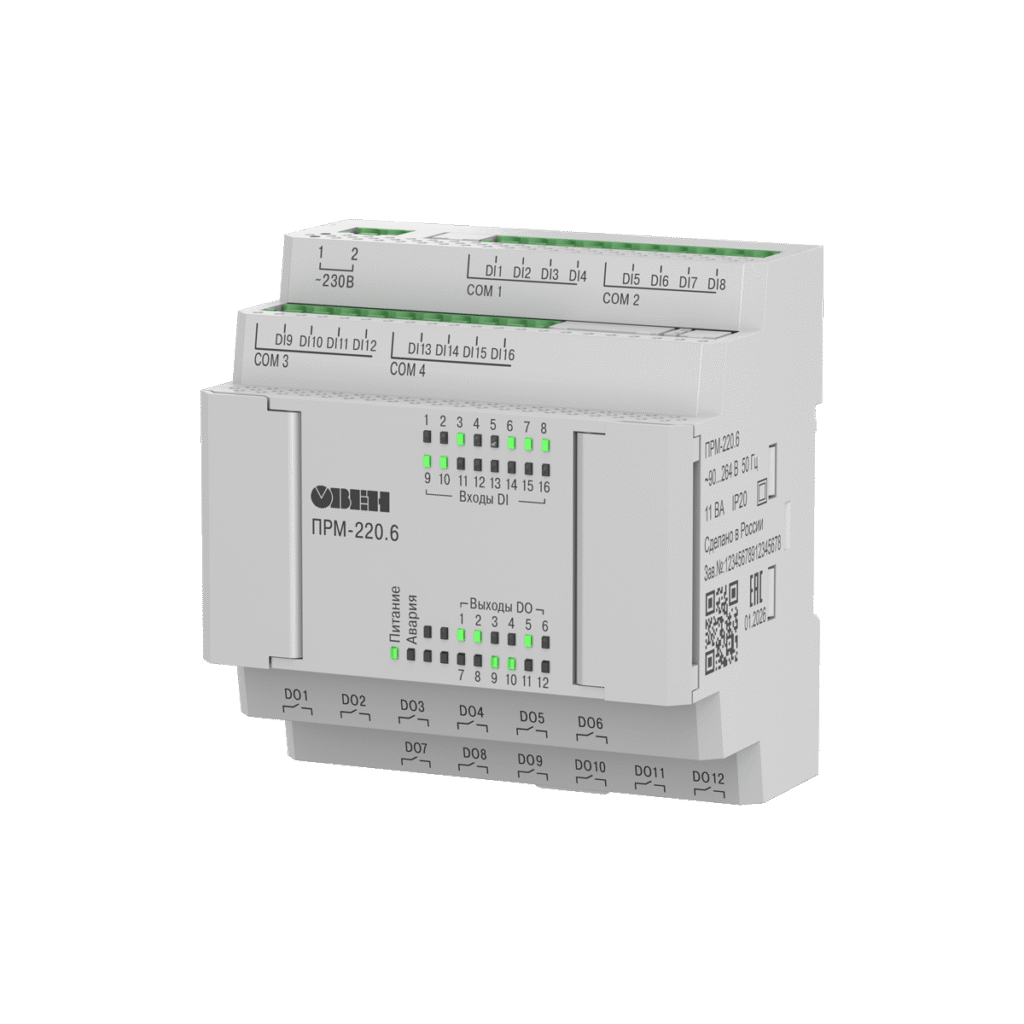

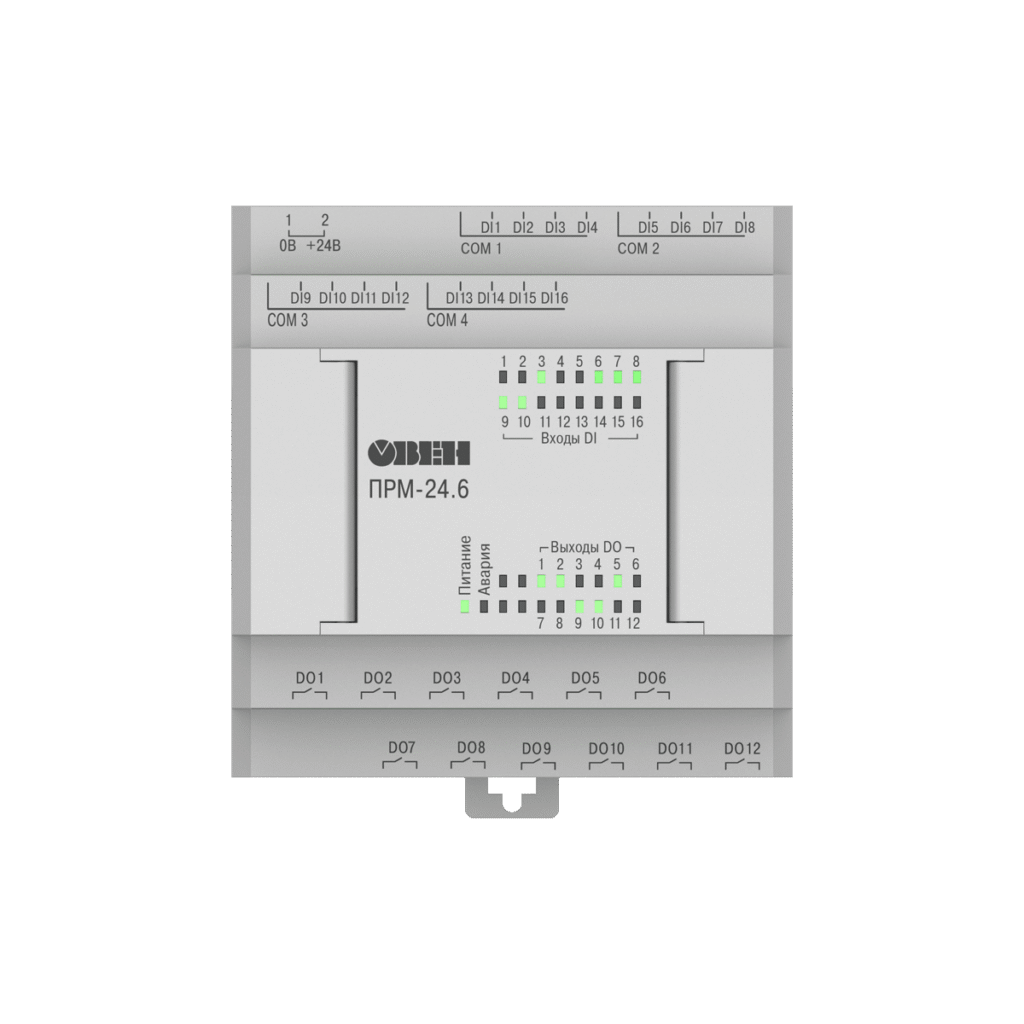

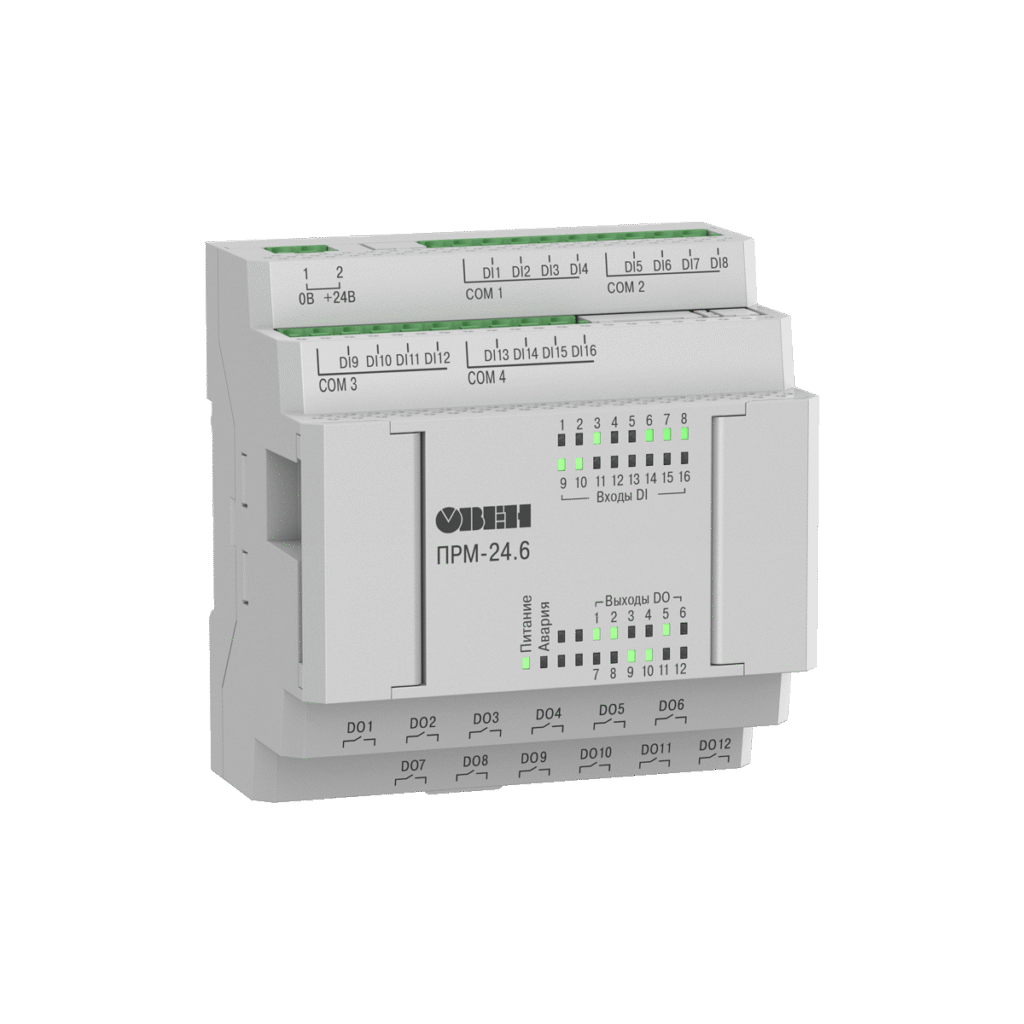

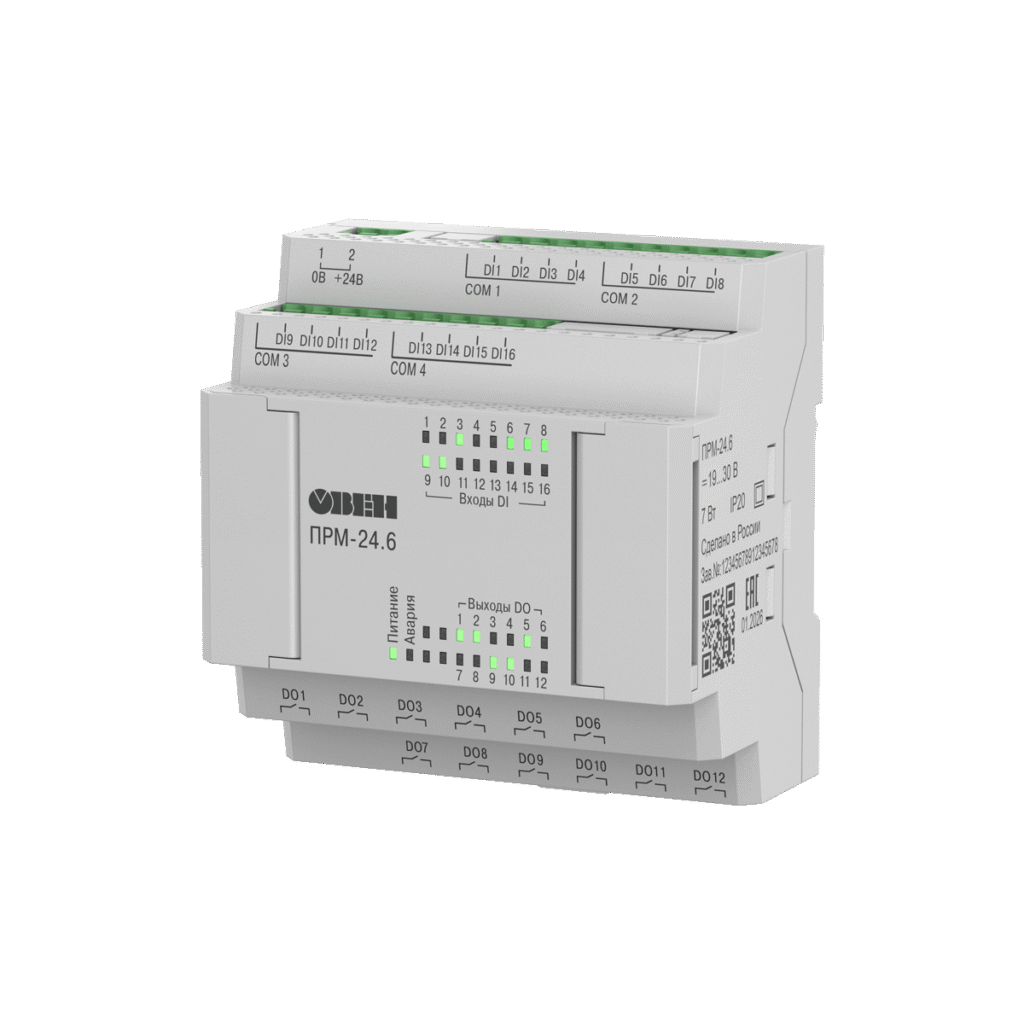

ПРМ-6 модуль расширения на 16 дискретных входов и 12 дискретных выходов

ПРМ-6 модуль расширения на 16 дискретных входов и 12 дискретных выходов

Категория: Программируемые реле

Оставить заявку

Модуль расширения ОВЕН ПРМ-6 подходит для систем, где требуется подключение большого количества коммутационных устройств таких как кнопки, концевые выключатели, герконы, реле, датчики типа « сухой контакт» , транзисторные n-p-n-типа. Выходы модуля позволяют подключить дополнительные исполнительные устройства: магнитные пускатели, соленоидные клапаны, нагреватели, вентиляторы, насосы и другие.

Преимущества

Простота подключения
ПРМ-6 подключается к программируемым реле ОВЕН ПР по внутренней шине и не требует дополнительной настройки

Компактность и удобный монтаж
Компактный корпус модуля 5 DIN позволяет использовать его в шкафах с ограничением по месту. Съемные клеммники упрощают подключение.

Легкая интеграция в систему
Каналы модуля отображаются в среде Owen Logic как собственные входы-выходы контроллера. При потере связи с ПР можно задать аварийное состояние выходов.

Независимое питание
Модуль имеет независимое питание (=24 В или ~230 В), что повышает отказоустойчивость системы и позволяет комбинировать ПР и ПРМ с разным напряжением питания

Характеристики

Питание
Диапазон переменного напряжения питания	Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц) Для ПРМ-24: отсутствует
Диапазон постоянного напряжения питания	Для ПРМ-220: 127…373 В (номинальное 230 В) Для ПРМ-24: 9…30 В (номинальное 24 В)
Потребляемая мощность, не более	Для ПРМ-220: 12 ВА Для ПРМ-24: 7 Вт
Входы
Дискретные входы	16 DI/ Д (ДФ)
Подключаемые датчики	Коммутационные устройства Датчики типа «сухой контакт» Для ПРМ-24: Датчики с выходом p-n-p, n-p-n
Номинальное напряжение питания	Для ПРМ-220: ~230 В Для ПРМ-24: = 24 В
Напряжение питания дискретных входов	Для ПРМ-220: ~90…264 В Для ПРМ-24: =15…30 В
Макс. входной ток	Для ПРМ-220: 9 мА Для ПРМ-24: 5 мА
Ток «логической единицы»	Для ПРМ-220: 0,4…5 мА Для ПРМ-24: 2…10 мА
Уровень сигнала «логической единицы»	Для ПРМ-220: 150…270 В Для ПРМ-24: 15…30 В
Уровень сигнала «логического нуля»	Для ПРМ-220: 0…50 В Для ПРМ-24: -3…+5 В
Гальваническая развязка	Групповая по 4 входа (1…4, 5…8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Выходы
Дискретные выходы	12 DO/ Р
Тип дискретного выхода	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки релейных выходов, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Гальваническая развязка релейных выходов	Индивидуальная
Электрическая прочность изоляции релейных выходов	2830 В по 2 реле (групповая – 1780 В)
Время переключения из состояния «0» в состояние «1» и обратно	Не более 10 мс
Общие характеристики
Корпус	На DIN-рейку
Габаритные размеры	88×110×58 мм
Масса, не более	0,4 кг
Степень защиты корпуса по ГОСТ 14254	IP20
Средний срок службы	8 лет
Гарантия	2 года
