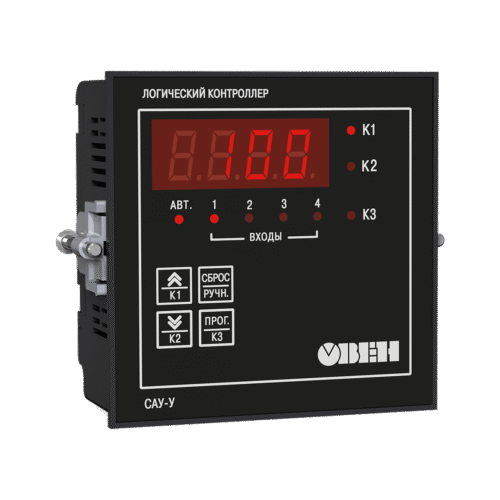

САУ-У контроллер для управления группой насосов с чередованием

Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП,  САУ-М6, САУ-М7Е).

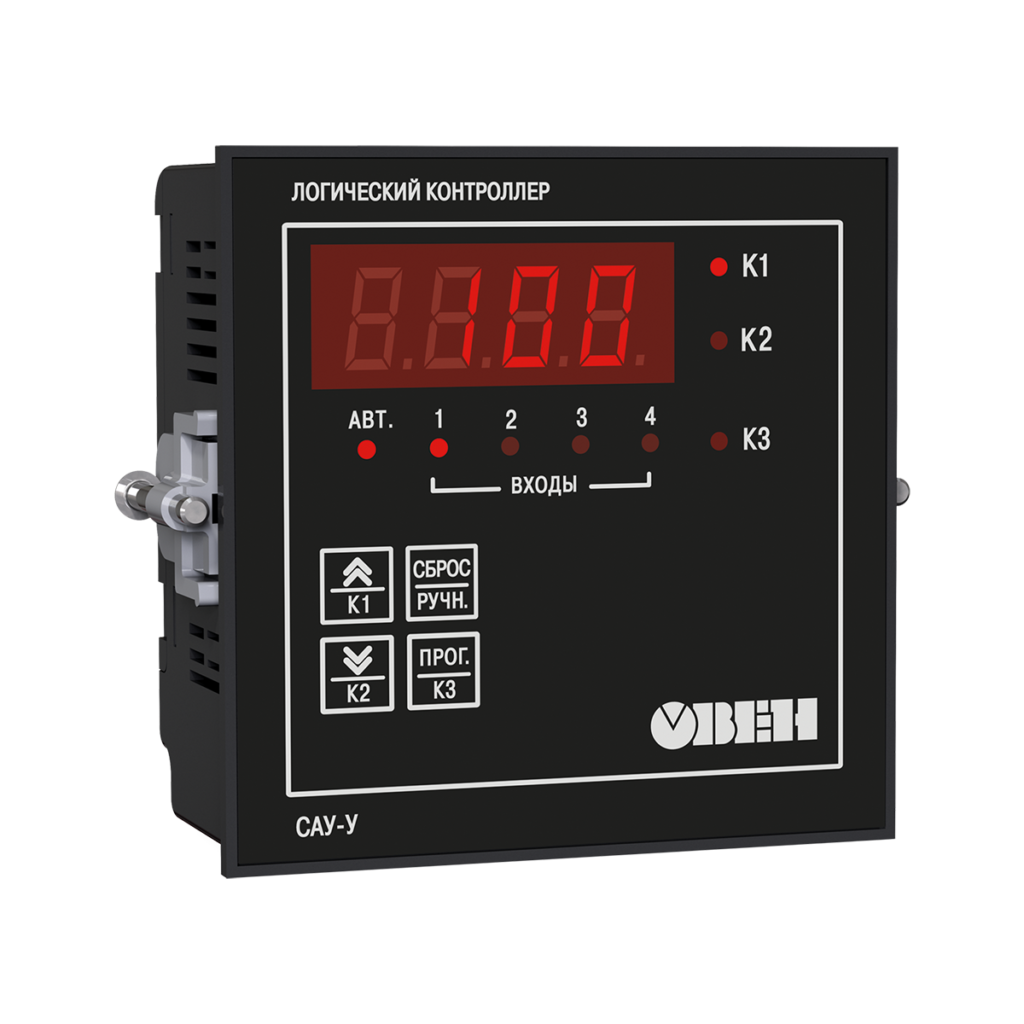

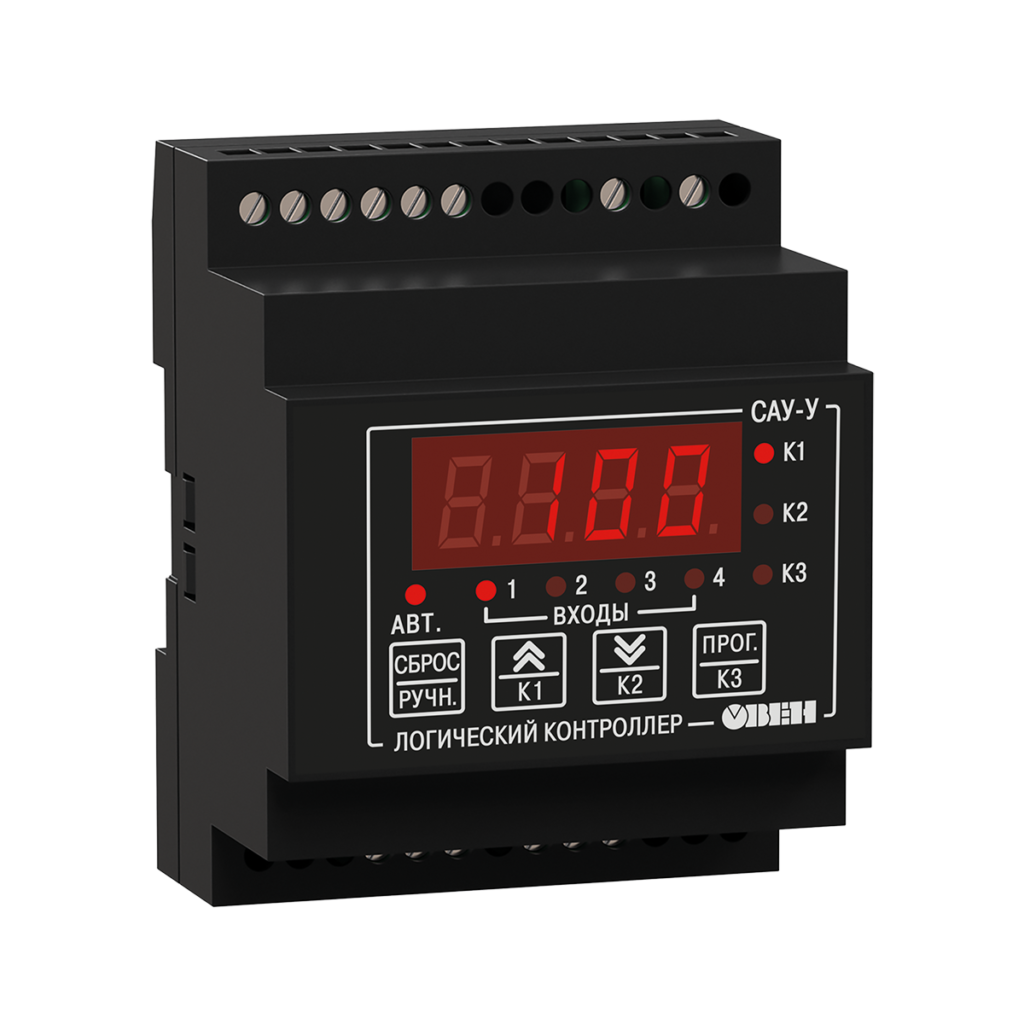

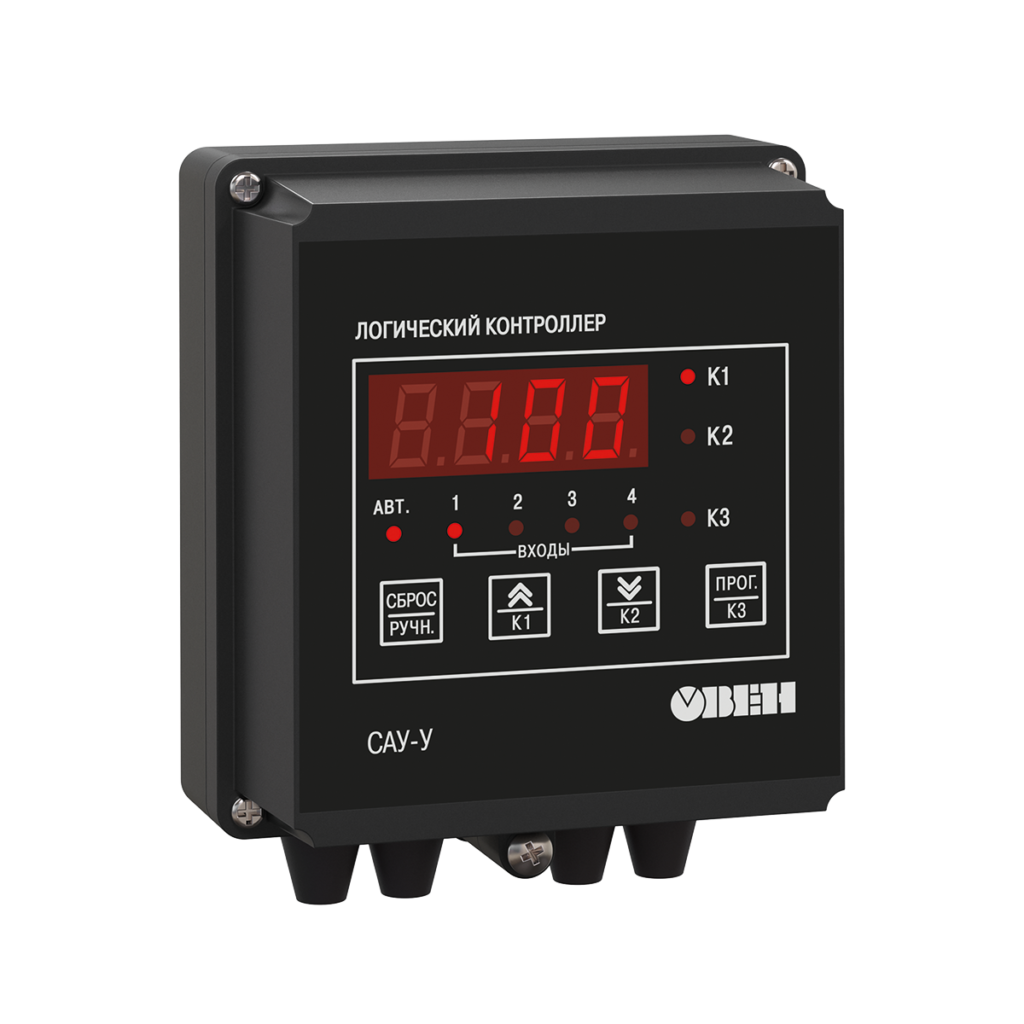

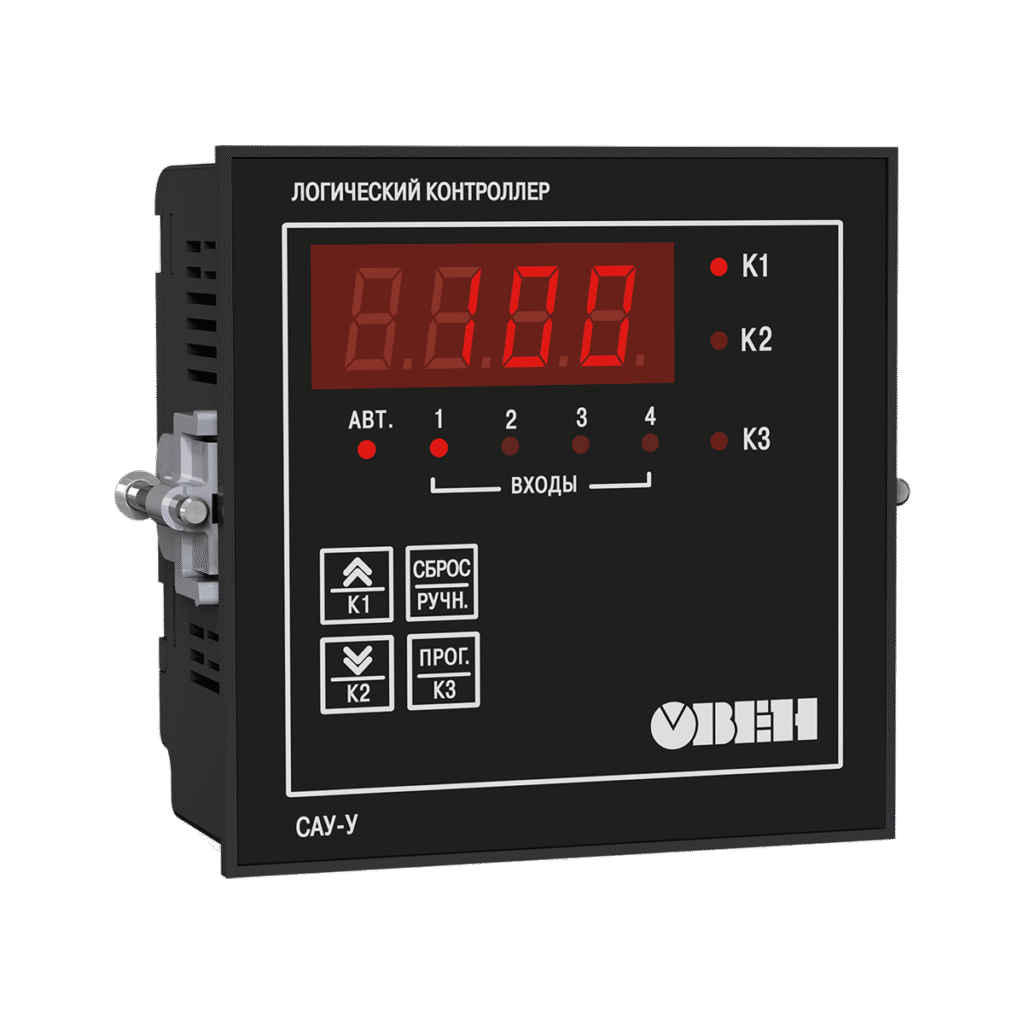

Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).

Основные преимущества контроллера для управления насосом ОВЕН САУ-У

• Простая настройка прибора с лицевой панели.
• Возможность инвертирования сигнала с датчиков
• Универсальный источник питания: 220 В переменного тока или 24 В постоянного
• Питание кондуктометрических датчиков переменным напряжением
• Возможность ручного управления

Функциональная схема

Алгоритмы работы САУ-У

№ алгоритма	Описание алгоритма	Схема подключения	График работы прибора
01	Для одного резервуара и одного насоса, работающего с гистерезисом
02	Для одного резервуара и одного насоса, работающего без гистерезиса
06	Для трех резервуаров и трех насосов
11	Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов
13	Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов
15	Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса
12	Для одного резервуара и двух насосов, работающих на заполнение
16	Для одного резервуара и двух насосов, работающих на осушение
14	Для одной магистрали и трех насосов, работающих поочередно парами
17	Для одной магистрали и трех насосов, работающих поочередно
18	Для одного резервуара и двух насосов с контрольной емкостью
20	Для двух резервуаров и одного насоса, работающего на долив	Схема для алгоритма 20 с защитным отключением насоса М1
