Семисегментный светодиодный Modbus индикатор ОВЕН СМИ2

Name: Семисегментный светодиодный Modbus индикатор ОВЕН СМИ2
SKU: 747ce4f3b30e

Артикул: 747ce4f3b30e Категории: Архив продукции, Программируемые устройства

СМИ2 снят с производства. Рекомендуем в проектах в качестве замены использовать СМИ2-М

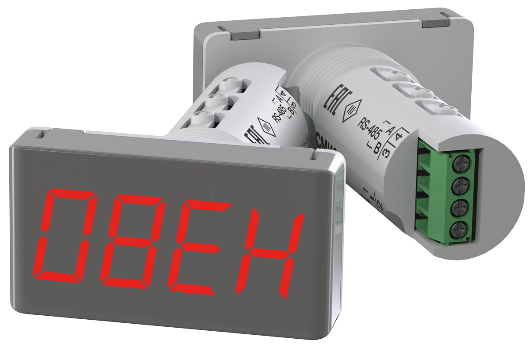

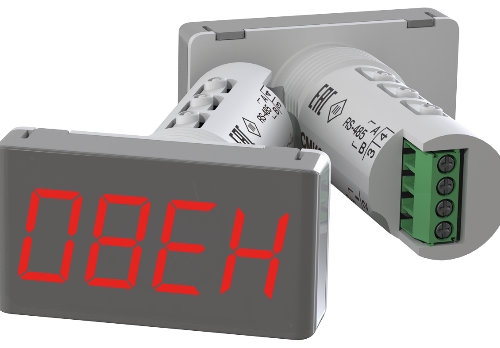

ОВЕН СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCII и ОВЕН. Работает в сети RS-485. Яркий светодиодный дисплей и значительная высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния. Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

Таблица сравнения СМИ2 и СМИ2-М

	СМИ2	СМИ2-М
Монтаж	В отверстие Ø 22.5 мм	В отверстие Ø 22.5 мм
Цвет индикатора	Красный	Зеленый / Красный / Желтый (программно-переключаемый)
Интерфейсы (протоколы)	RS-485 (Modbus RTU / ASCII)	RS-485 (Modbus RTU / ASCII) Micro USB (Конфигурирование)
Режимы работы	Master / Slave	Master / Spy / Slave
ПО для конфигурирования	Конфигуратор СМИ2	ОВЕН Конфигуратор
Режим встроенной логики	Один диапазон, управление миганием	До пяти диапазонов, управление цветом и миганием
Настройка яркости	—	+
Режим бегущей строки	—	+
Масштабирование отображаемых значений	—	+
Измерение порядка байт/регистров	—	+
Питание	=10…30 В	=10…48 В
Клеммник	Несъемный	Съемный
Рабочая температура	-40…+70 °С	-40…+70 °С
Степень защиты	IP54	IP65
Наличие СТО РМРС	Да	Нет
Цена, руб. с НДС	7 080	7 080

Основной функционал

Вывод целочисленных значений (int, WORD), значений с плавающей точкой (float, REAL), строк текста (string).
Наличие интерфейса RS-485 (поддержка протоколов ОВЕН и Modbus RTU/ASCII).
Работа в качестве подчиненного (Slave) и ведущего (Master) устройства.
Встроенная логика определения аварийных значений отображаемого параметра.
Поддержка широковещательной команды для дублирования показаний на большое количество индикаторов.

Исполнение

Четырёхразрядный семисегментный буквенно-цифровой индикатор.
Компактный корпус 48×26 мм для крепления в шкаф или пульт диспетчерского управления.
Простой монтаж (в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм).
Расширенный диапазон температур: -40…+70 С.
Степень защиты – IP54.
Расширенный диапазон питания: 10,5…30 В постоянного тока.
Гальваническая развязка.

Использование ОВЕН СМИ2 в качестве щитового индикатора

Светодиодный индикатор ОВЕН СМИ2 удобен для установки в шкафы управления. Легкий монтаж в отверстие для светосигнальной арматуры диаметром 22,5 мм значительно упрощает проектирование и сборку шкафов управления.

Использование ОВЕН СМИ2 в диспетчерских щитах

Светодиодный индикатор ОВЕН СМИ2 удобен для использования в диспетчерских щитах и мнемосхемах. Семисегментный буквенно-цифровой индикатор с высокой яркостью свечения и значительной высотой символов обеспечивает качественное отображение параметров объекта управления.

Использование ОВЕН СМИ2 в кнопочных постах

Компактный корпус и легкий монтаж в стандартное отверстие для светосигнальной арматуры диаметром 22,5 мм позволяют использовать ОВЕН СМИ2 на кнопочных постах и выносных пультах. Применение СМИ2 повышает информативность кнопочных постов. Степень защиты прибора – IP54, непроницаем для пыли и влаги.
