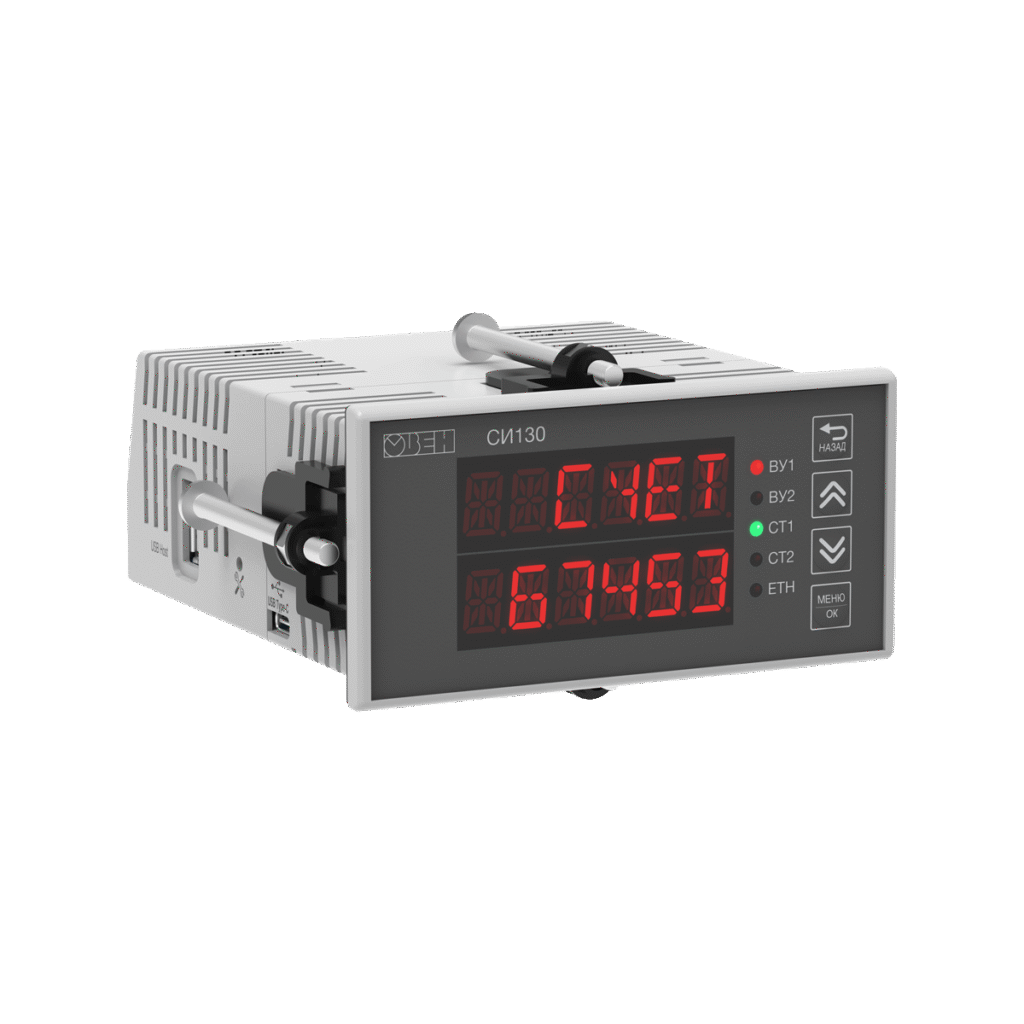

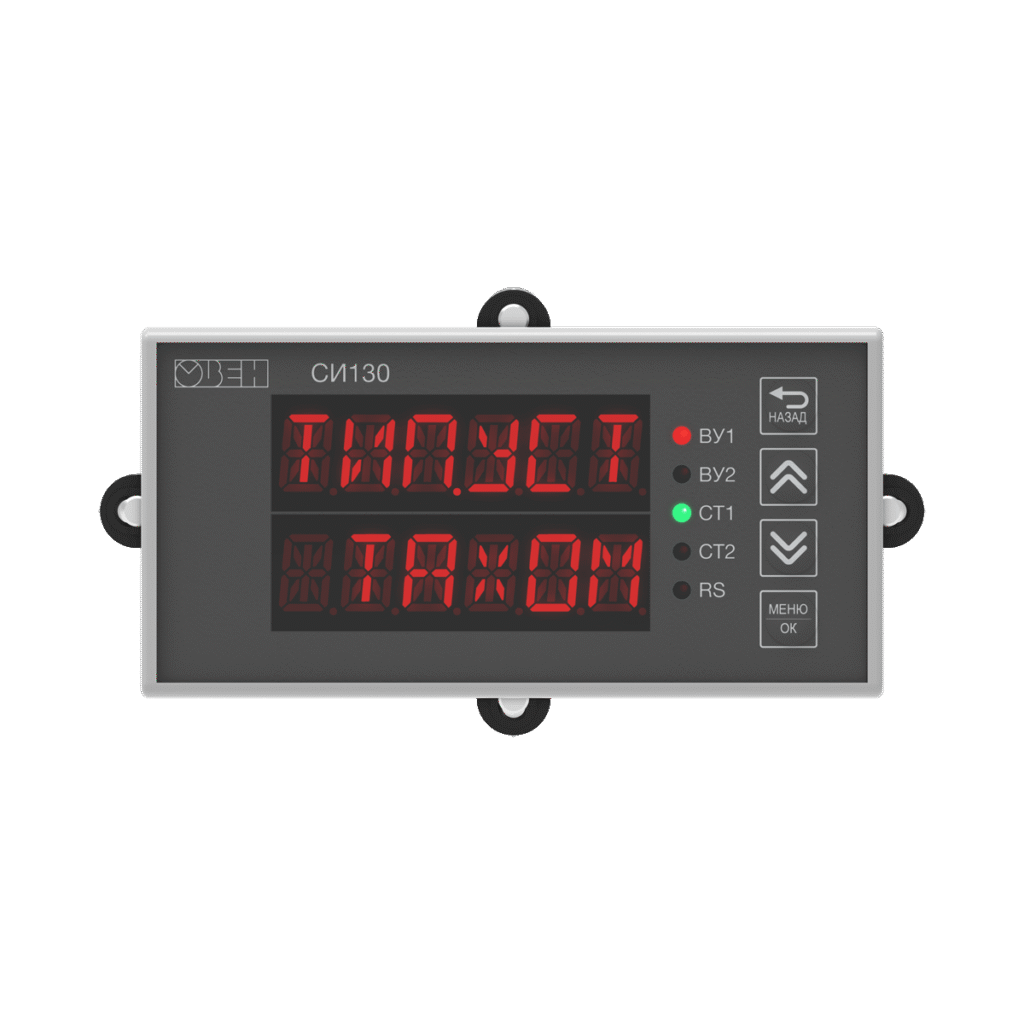

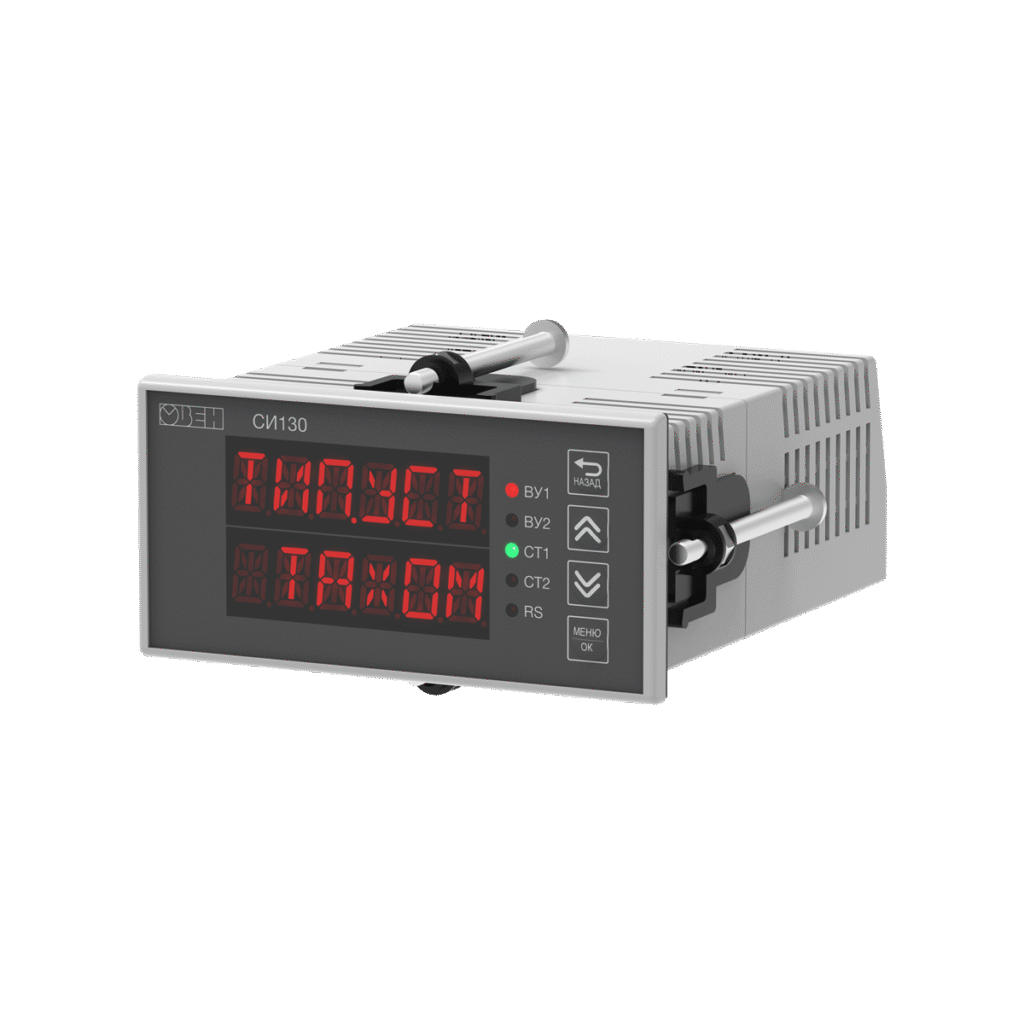

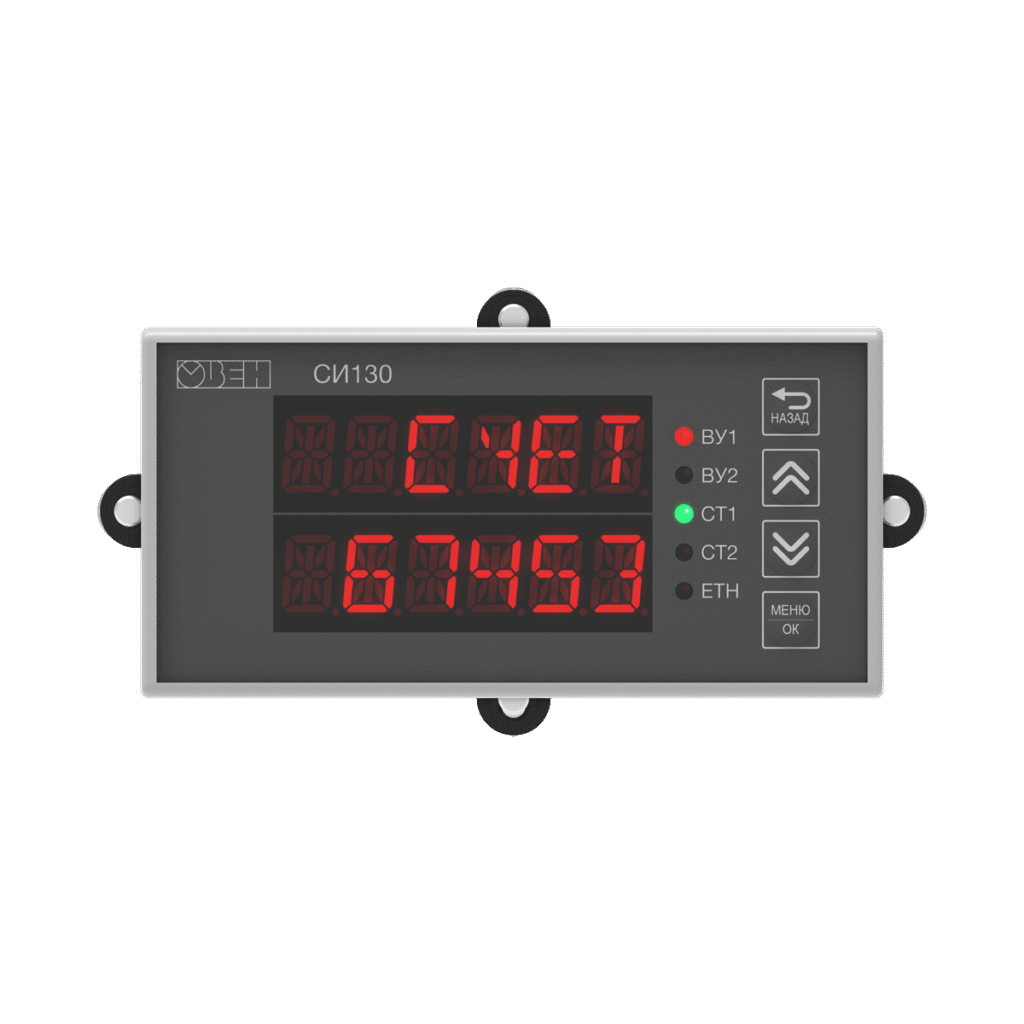

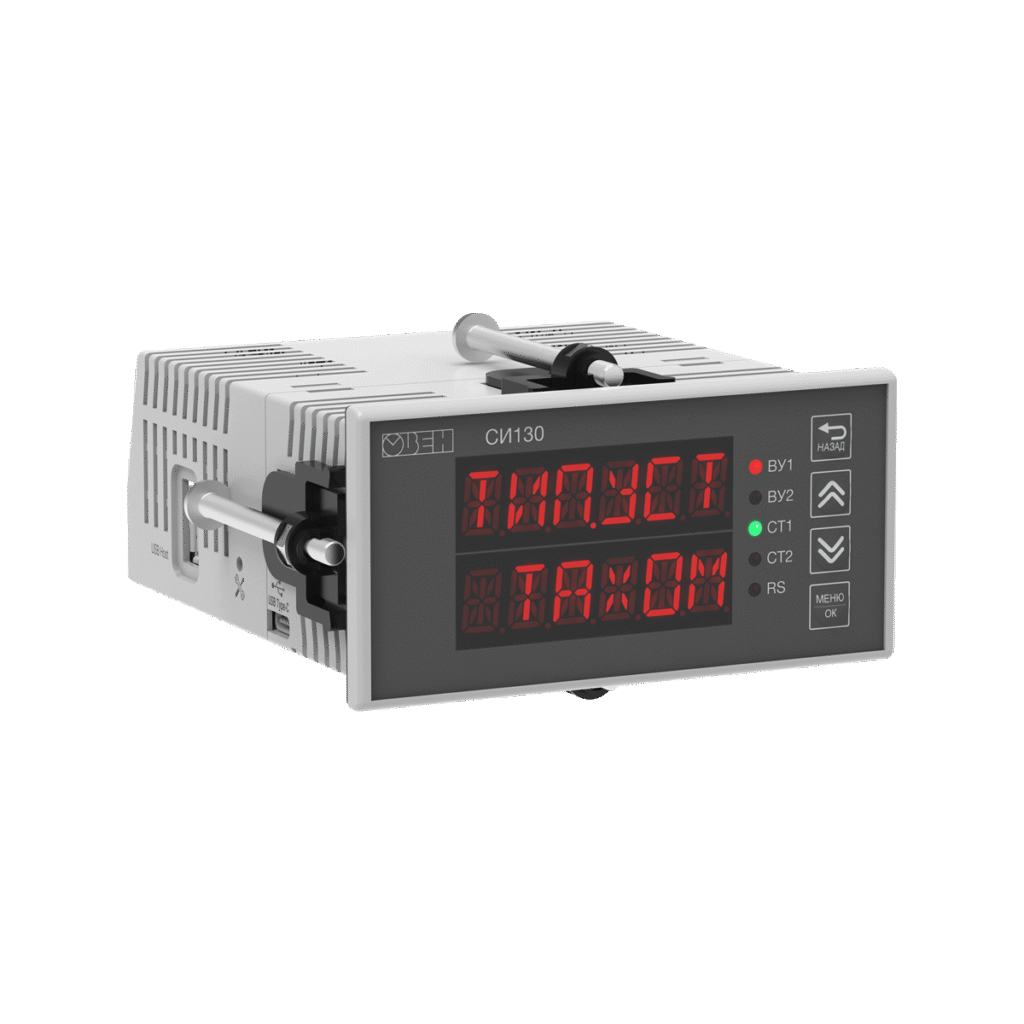

СИ130 многофункциональный счетчик импульсов с двумя каналами и архивом

СИ130 многофункциональный счетчик импульсов с двумя каналами и архивом

Категория: Счетчики, таймеры, тахометры

Оставить заявку

Счетчик СИ130 предназначен для подсчета импульсов, измерения частоты входного сигнала и учета времени наработки оборудования.

Прибор оснащен двумя независимыми счетными каналами, что позволяет одновременно контролировать несколько сигналов без применения дополнительного оборудования.

Счетчик импульсов поддерживает архивирование данных с выгрузкой на USB Flash-накопитель, а также настройку через Owen Configurator. Наличие интерфейсов RS-485 и Ethernet позволяет использовать СИ130 как автономно, так и в составе АСУ ТП.

Прибор применяется для подсчета продукции на конвейерах, контроля скорости вращения двигателей, насосов и вентиляторов, измерения длины наматываемых материалов и контроля наработки агрегатов и машин.

Преимущества

Три режима работы в одном приборе
Счетчик импульсов, тахометр и счетчик времени наработки

Архивирование данных на USB Flash
Выгрузка архива через порт USB-A для автономного сбора и последующего анализа данных

Универсальные входы
Поддержка механических контактов, датчиков NPN / PNP и энкодеров с выходами TTL / HTL

Встроенный источник питания
Снижает потребность во внешних блоках питания при подключении входных цепей

Возможности

Подсчет количества изделий, импульсов, циклов и технологических операций на двух каналах одновременно.
Прямой, обратный или реверсивный счет импульсов и счет совместно с управляющим сигналом.
Возможность установить начальное значение счетчика, от которого будет осуществляться дальнейший счет импульсов.
Измерение частоты входного сигнала и контроль скорости вращения или перемещения в режиме тахометра.
Работа с энкодерами TTL/HTL при контроле скорости вращения, перемещения и измерении длины наматываемых материалов.
Учет времени наработки агрегатов, узлов и механизмов для планирования технического обслуживания.
Настройка с ПК через Owen Configurator по USB Type-C.
Интеграция в системы автоматизации с передачей данных по RS-485 или Ethernet. Возможность удаленного мониторинга через OwenCloud.

Характеристики

Корпус
Щитовой Щ2	96 × 48 × 105 мм
Масса не более	0,55 кг
Питание
Напряжение питания	90…253 В номинальное 230 В 47…63 Гц номинальное 50 Гц 21…48 В номинальное 24 В
Потребляемая мощность, не более	20 ВА
Внутренний источник питания	=24 В
Входы
Количество	5 x DI универсальных и настраиваемых
Подключаемые датчики	механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле датчики с выходными транзисторными ключами типа n-p-n и p-n-p энкодеры с выходами типа TTL и HTL
Номинальный ток опроса датчиков	2 мА
Номинальное напряжение питания датчиков	24 В
Количество логических устройств	2
Выходы
Количество	2 х DO/AO
Тип выхода
Р	Электромагнитное реле 4 А, 220 В, cos φ > 0,4 для переменного напряжения 4 А, 30 В для постоянного напряжения
К	Транзисторная оптопара n-p-n: 400 мА, 60 В
И	4…20 мА, 24 В
Счет импульсов
Частота счетных входных импульсов, не более	20 000 Гц
Длительность входных импульсов, не менее	25 мкс
Диапазон значения множителя	0,00001…99999
Частота входного фильтра	10…999999 мкс
Счет наработки
Диапазон измерений временных интервалов	от 0,01 с до 9999 сут. 23 ч 59 мин
Диапазон отображения счета измерения наработки	от 0 до 999999 интервалов
Архивация
Минимальный период записи	1 с
Внутренняя память прибора	1 ГБ

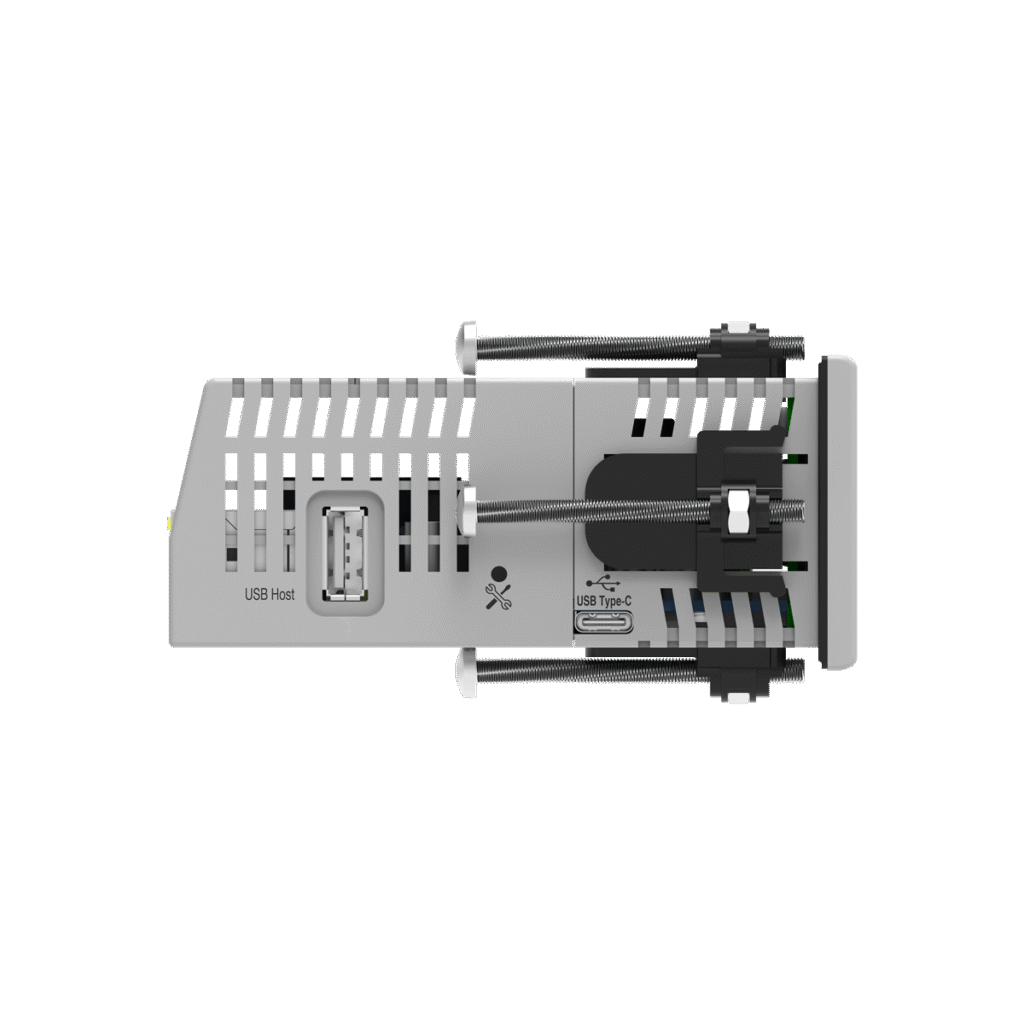

Скачивание архива на внешний накопитель	Да, USB-A
Версия USB	1.1, 2.0, 3.0
Поддерживаемая файловая система	FAT32
Коммуникационные интерфейсы

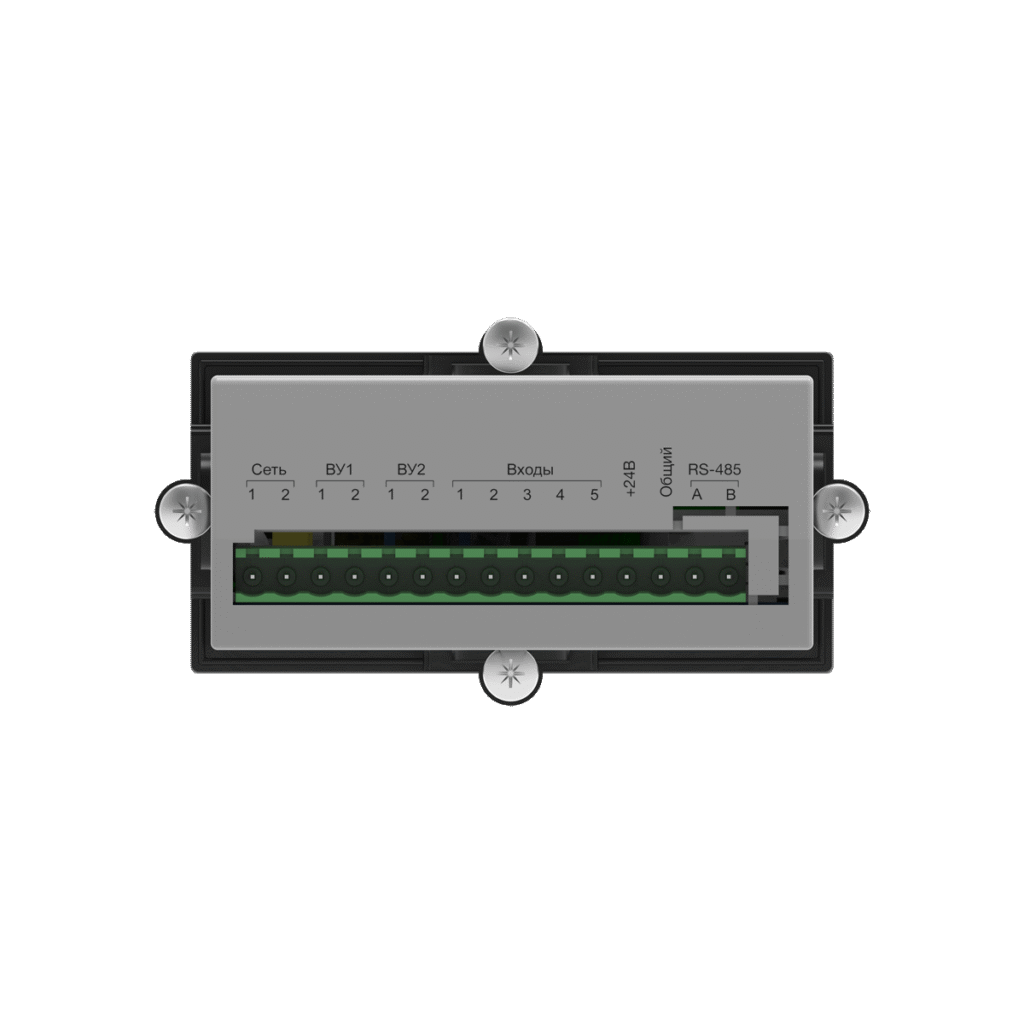

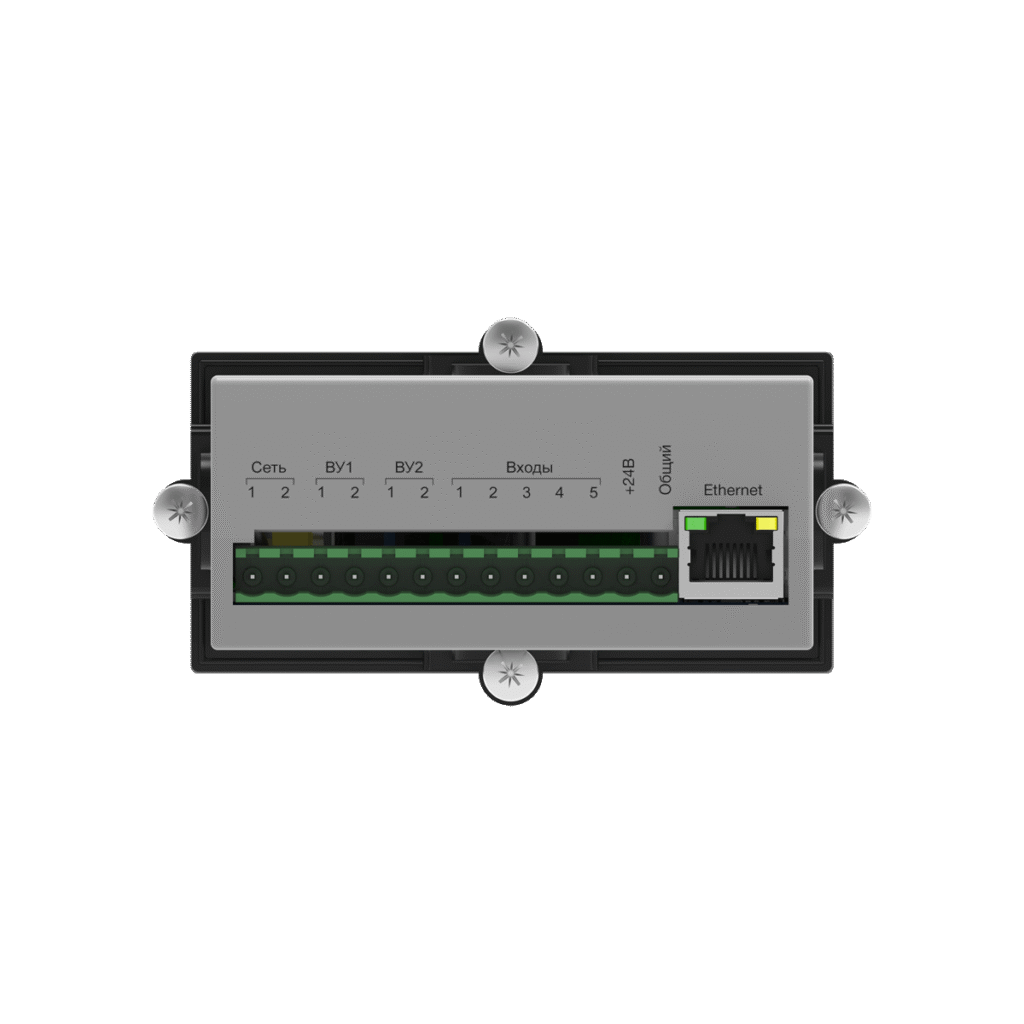

Количество портов	1 × RS-485 или Ethernet 1 × USB-C
Поддерживаемые протоколы	Modbus RTU slave, Modbus TCP slave
Эксплуатация
Рабочая температура	-30…+50 °С
Гарантия	2 года
Средний срок службы	10 лет
