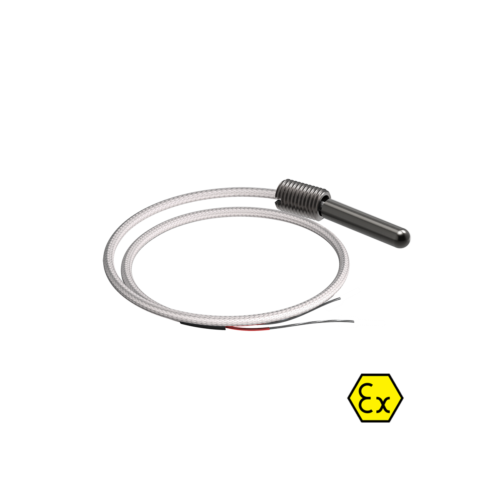

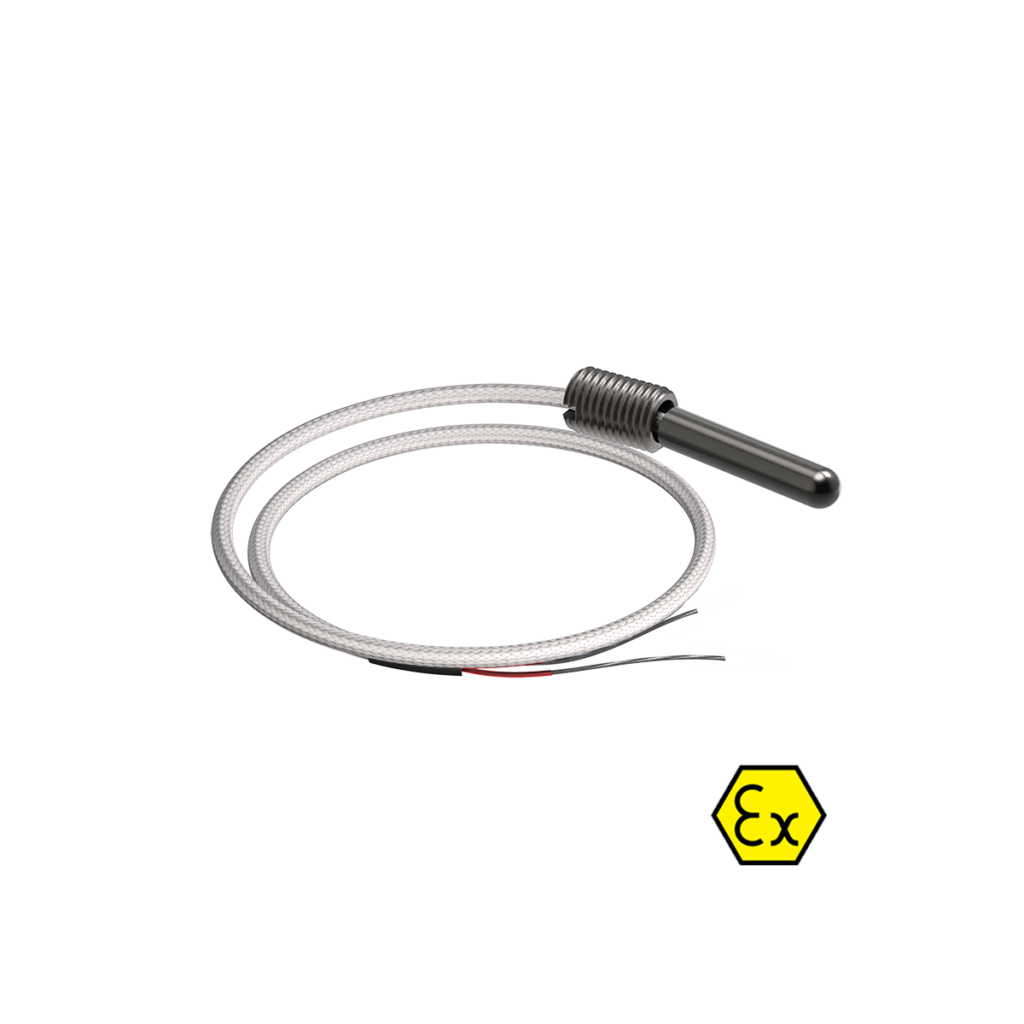

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

• Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
• Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
• Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

Температурный класс в маркировке взрывозащиты

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	014	D = 5 мм	ДТПК, ДТПL латунь (-40…+300 °C)	25
	024	D = 8 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
	034	D = 5 мм М = 8×1 мм**	ДТПК, ДТПL латунь (-40…+300 °С)	25
	044	D = 8 мм M = 12×1,5 мм**	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
	054	D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	074	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	084	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
Подвижный штуцер	124	D = 6 мм M = 16×1,5 мм** S = 17 мм		10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D = 8 мм M = 20×1,5 мм** S = 22 мм
	144	D = 10 мм M = 20×1,5 мм** S = 22 мм
Подвижный штуцер	154	D = 10 мм M = 20×1,5 мм** S = 22 мм
	194	D = 5 мм, D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320
	204	M = 10×1 мм** S = 14 мм	ДТПК, ДТПL латунь (-40…+400 °С)	40, 65
	534	d = 4,5 мм Под М4	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ; -40…+300 °C – c кабелем ДКТ; −40…+400 °C c кабелем КТППЭ)	39
	554	d = 5,5 мм Под М5		39
	564	d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм		58
	574	d = 8,4 мм Под М8 D =22 мм S=0,75 мм		61
	584	d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм		63
	594	d = 13 мм Под М12 D = 30 мм S = 1,0 мм		71
	644	D = 4,5 мм М = 6×1 мм S = 10 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)	13, 20, 30

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Примечания:

1. С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154.
2. С кабельным выводом из СФКЭ изготавливаются:
   • Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
   • Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
3. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение	Наименование	Описание	Температурный диапазон	Внешний диаметр (толщина/ширина)
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТК011-0,5 ДКТК011-0,7	Одножильный Диаметр проводов: 0,5 мм/0,7 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,0 2,0/2,8
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки	Кабель СФКЭ ХА 2×0,5	Многожильный Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель 2 – количество жил 0, 5 – сечение жилы Красный наконечник НШВИ установлен на положительный электрод.	-60…+250 °С	3,0/4,5
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали	Кабель КТППЭ-ХА	Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод	-50…+400 °С	2,7/4,0

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение	Наименование	Описание	Температурный диапазон	Внешний диаметр (толщина/ширина)
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТL011-0,5 ДКТL011-0,7	Одножильный Диаметр проводов: 0,5 мм/0,7 мм (указывается при заказе) Изоляция – нить К11С6 Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,0 2,0/2,8
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки	Кабель СФКЭ ХК 2×0,5	Многожильный Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель 2 – количество жил 0, 5 – сечение жилы Красный наконечник НШВИ установлен на положительный электрод.	-60…+250 °С	3,0/4,5
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали	Кабель КТППЭ-ХК	Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод	-50…+400 °С	2,7/4,0
